WechseldesDichtungssatzes
Typ 2000, 2002, 2012
6.2
Wechsel der stopfbuchse bei ventilen mit
antriebsgröße f (80 mm), G (100 mm), h (125 mm)
und Kennzeichnung „R“
gefahr!
verletzungsgefahr durch mediumsaustritt und druckentladung!
▶ Vor dem Ausbau den Druck abschalten und Leitungen entlüften!
der dichtungssatz für die stopfbuchse enthält:
position
Beschreibung
position
Beschreibung
13, 14
7 Dachmanschetten
7
1 Spindelführung
obere Dachmanschetten
oberer Druckring
Druckfeder
unterer Druckring
untere Dachmanschetten
Spindelführung
Einschieberichtung
für Stopfbuchsenteile

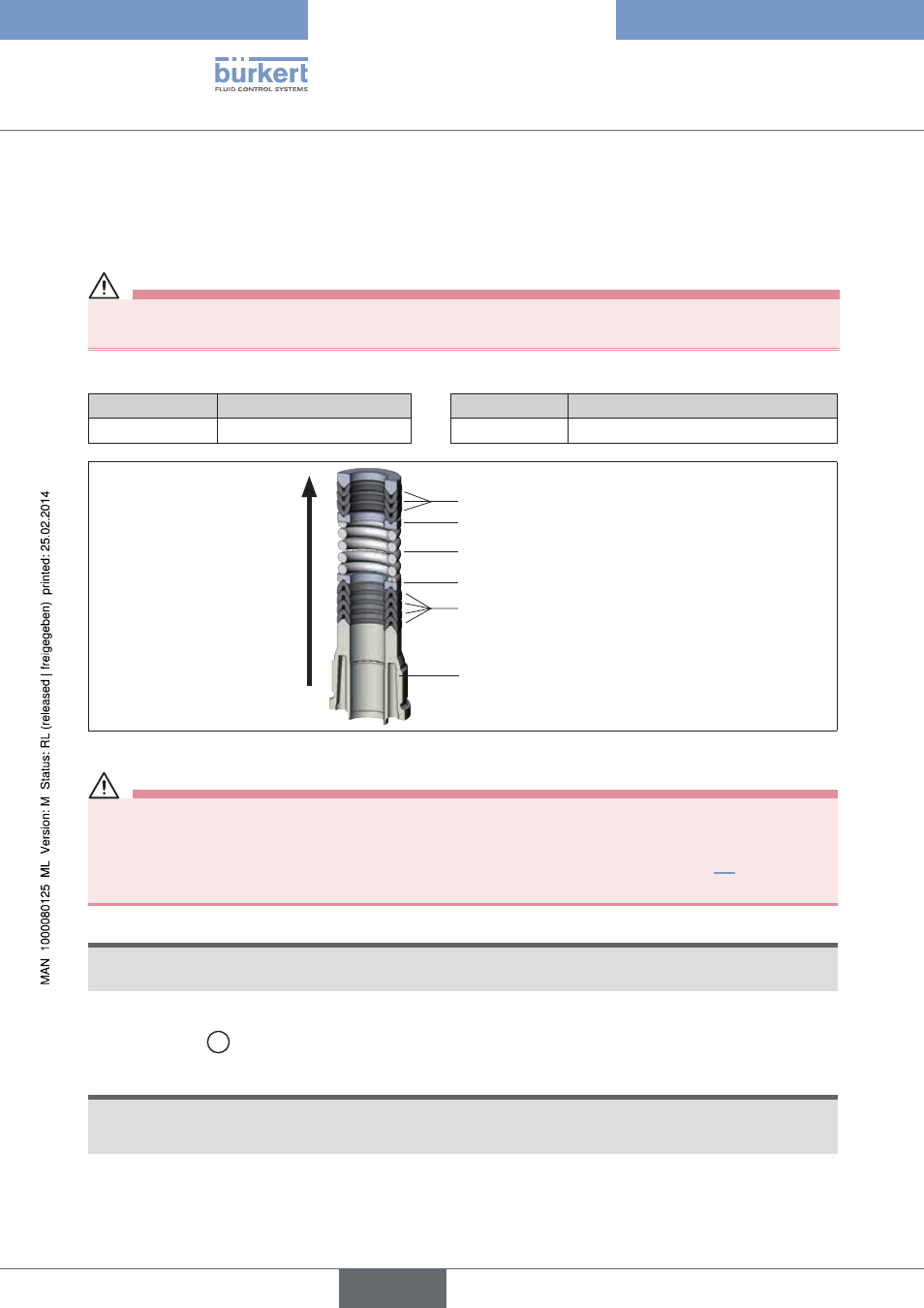

Bild 3:
Einschieberichtung für Stopfbuchsenteile
Warnung!
verletzungsgefahr durch falsches Werkzeug!
▶ Zur Demontage des Antriebs vom Ventilgehäuse einen Gabelschlüssel, keinesfalls eine Rohrzange verwenden.
▶ Für den Austausch der Stopfbuchse speziellen Montageschlüssel verwenden (siehe Kapitel „8“).
▶ Anziehdrehmomente beachten!
hinWeis!
Für den Austausch der Stopfbuchse muss zunächst der Antrieb vom Ventilgehäuse demontiert und der Pendel-
teller ausgebaut werden.
vorgehensweise:
→
Ventilgehäuse
1
in eine Haltevorrichtung einspannen (gilt nur für noch nicht eingebaute Ventile).
hinWeis!
Beschädigung der sitzkontur!
▶ Das Ventil muss sich bei der Demontage des Antriebs in geöffneter Stellung befinden.
→
Bei steuerfunktion a: den unteren Steuerluftanschluss mit Druckluft (5 bar) beaufschlagen: Ventil öffnet.
