70
Remplacementdujeudejoints
Type 2000, 2002, 2012
6.1.2 montage
Remonter le jeu de presse-étoupe conformément au dessin :
→
Lubrifier le nouveau racleur avec de la graisse silicone OKS 1110-3 et le mettre en place dans le tube
8
.
→
Bien lubrifier chacune des joint en V
13 14
avec de la graisse silicone OKS 1110-3.
→
Monter le jeu de presse-étoupe
7
,
13
,
14
,
15
,
16
dans le bon ordre (voir le dessin détaillé) dans le tube
8
.
Joint en V
Bague de pression
Joint en V
16 Ressort de pression
7

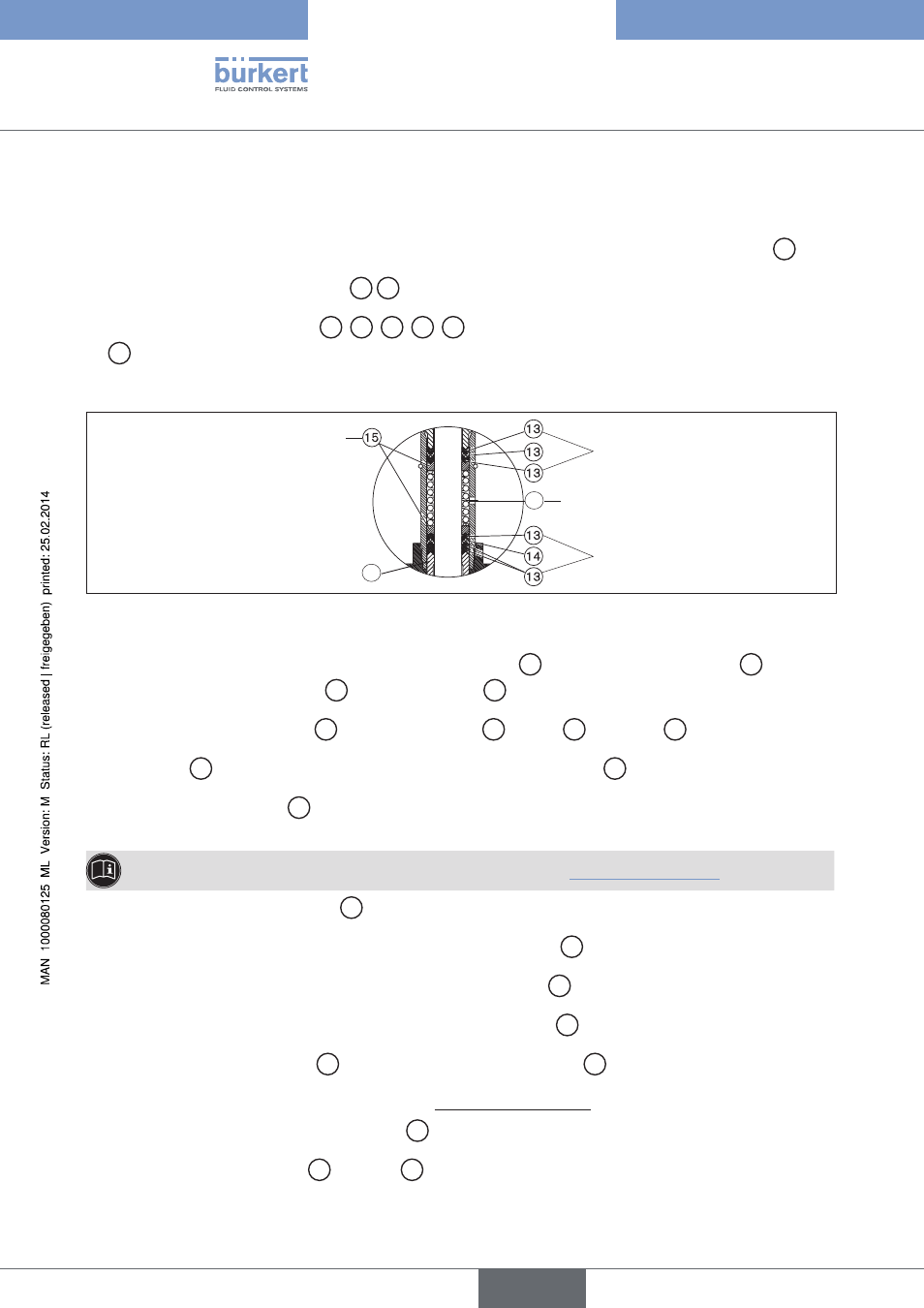

Figure 2 : Jeu de presse-étoupe
→
Enfoncer le jeu de presse-étoupe jusqu’en butée dans le tube
8
pour ce faire, serrer l’embout
6
et visser le
jeu de presse-étoupe avec la vis
18
retirer ensuite la vis
18
.
→
Installer la corps de actionneur
12
, les rondelles ressort
17
et la vis
18
sur le tube
8
.
→
Visser la vis
18
avec la clй а pipe en veillant à ce que les rondelles ressort
17
soient bien centrées.
→
Lubrifier légèrement la tige
2
avec de la graisse silicone OKS 1110-3 et placer une douille de montage
appropriée sur le filet de la tige.
Vous trouverez de plus amples informations sur la clé spéciale voir „8. Outils de montage“.
→
Introduire la tige à travers l’embout
6
dans l’actionneur et retirer la douille de montage.
→ avec la fonction de commande a : Placer le pièce de remplissage
19
sur la tige.
→
avec la fonction de commande B : Mettre le ressort de pression
35
en place.
→
avec la fonction de commande i : Mettre le pièce de remplissage
19
en place.
→
Mettre le rondelle intermédiaire
20
et le joint torique légèrement lubrifié
21
sur la tige.
les opérations suivantes doivent être effectuées sur toutes les vannes :
→
Lubrifier la surface de la corps de actionneur
12
lubrifiant Amblygon TA.
→
Retirer l’ancien joint de piston
23
du piston
22
nettoyer et bien lubrifier la rainure, lubrifiant Amblygon TA.
français
