Remplacementdujeudevannes
Type 2000, 2002, 2012
Goupille
Clapet plat
Joint graphite

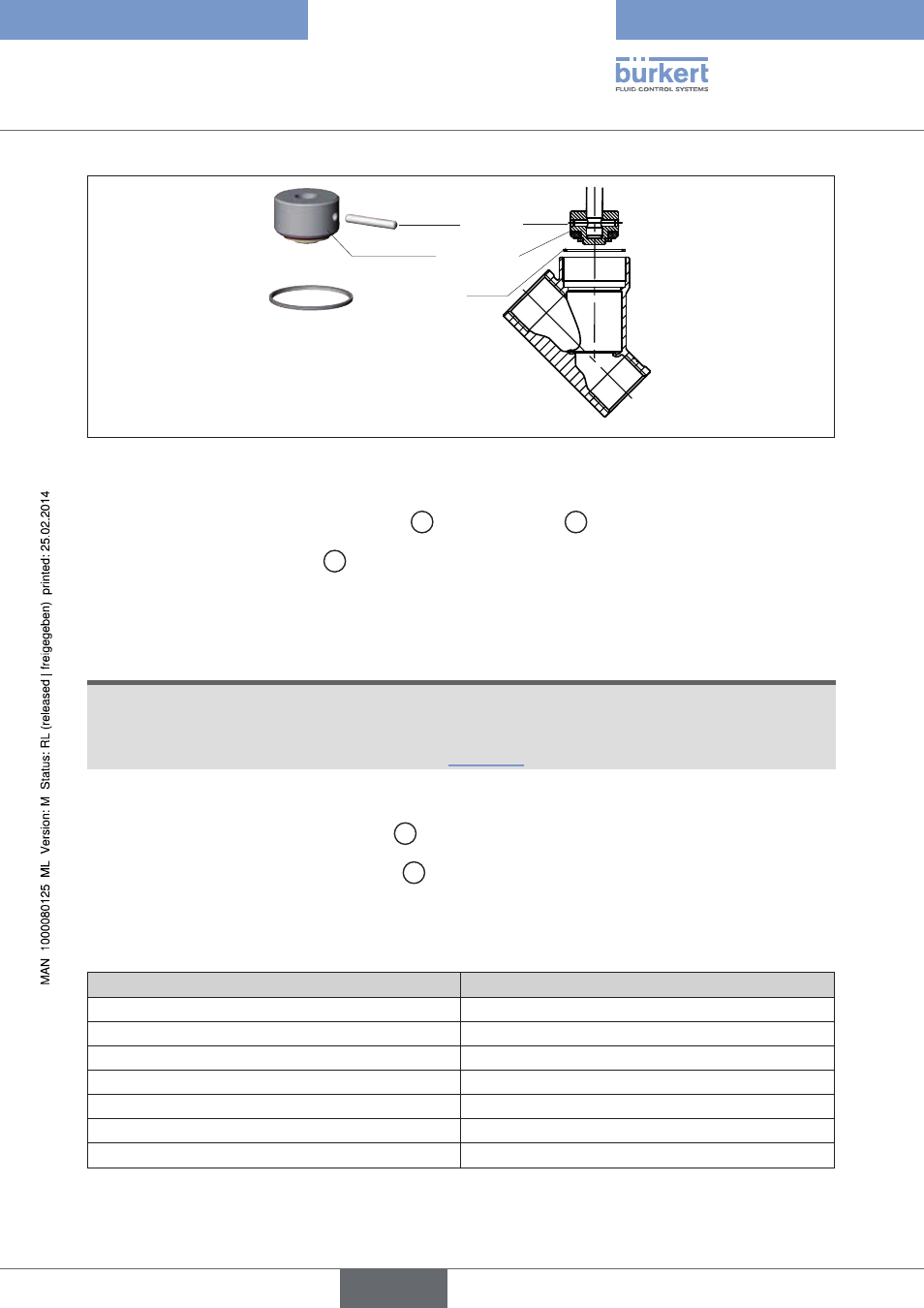

Figure 1 : Remplacement du jeu de vannes
→
Bloquer les alésages de goupille sur le clapet plat des deux côtés à l’aide d’un burin ou d’un pointeau.
→
Retirer avec précaution l’ancien joint graphite
5
du corps de vanne
1
.
→
Insérer le nouveau joint graphite
5
.
→
uniquement pour les corps en va : Lubrifier le filet d’embout avec de la pâte Kluber UH1 96-402.
→
uniquement pour le type 2002 : Utiliser une bande d’étanchéité.
remarque !
contour de siège endommagé.
▶ Lors du montage, veiller à ne pas endommager le contour de siège.
• Respecter les couples de serrage conformément au„Tableau 1“.
→
avec la fonction de commande a : Appliquer de l’air comprimé au raccord d’air de commande inférieur (5 bars).
→
Visser l’actionneur de vanne avec l’embout
6
dans le corps.
→
uniquement pour cfa : Revisser le couvercle
31
avec la clé spéciale.
→
Contrôler le fonctionnement et l’étanchéité de la vanne.
couples de serrage
diamètre (mm) couples de serrage (nm)
15 45
20 50
25 60
32 65
40 65
50 70
65 70
Tableau 1 : Couples de serrage du corps de vanne
