transformatIon de l’arrIVée du

fluIde sous le sIège à l’arrIVée du
fluIde sur le sIège

DAnGer !

Danger dы а la haute pression.
• Avant de desserrer les conduites ou les vannes, couper la pression

et purger l’air des conduites.

Risque de blessures dы а des travaux d’entretien non conformes.
• L’entretien doit être effectué uniquement par un personnel qualifié

et habilité !

• Utiliser une clé plate pour visser et dévisser le corps de vanne ou

l’actionneur, en aucun cas une clй а tubes. Respecter les couples

de serrage.

Pièces requises :

Pos.

Description

28, 29

2 Ressorts de pression pour actionneur

C (40 mm), D (50 mm), E (63 mm), F (80 mm)

Procédure :

Serrer la vanne au niveau du corps

1

.

PruDence !

Danger dû aux ressorts tendus.
• Ouvrir l’actionneur à piston avec prudence !

Dévisser le couvercle

31

avec la clé spéciale tout en maintenant au

niveau du six pans de la corps de actionneur

12

.

Vous trouverez de plus amples informations sur la clé spé-
ciale voir « Outils de montage ».

En fonction de l’actionneur, retirer et / ou insérer les ressorts de
pression

28

29

.

Pour les tailles d’actionneur C (40 mm), D (50 mm), E (63 mm)
et F (80 mm) : retirer les ressorts de pression et insérer des res-
sorts neufs moins forts.

Pour les tailles d’actionneur G (100 mm) et H (125 mm) : retirer
uniquement le ressort extérieur

29

, le ressort intérieur

28

reste

dans l’actionneur.

Mettre le couvercle

31

en place et le visser à fond avec la clé

spéciale.

Contrôler le fonctionnement et l’étanchéité de la vanne.

Tenir compte de la modification du sens de débit et de la plage
de pression.

français

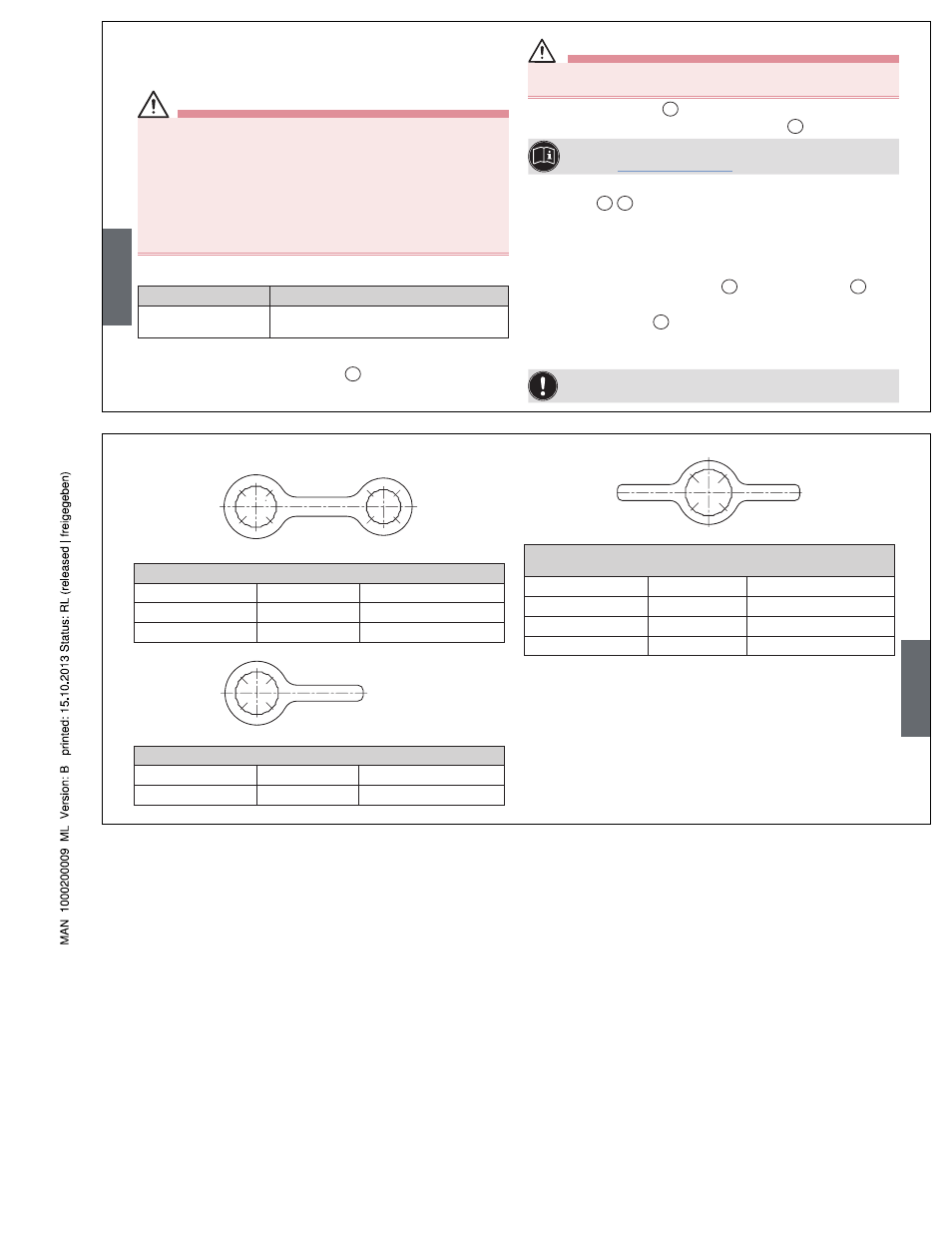

outIls de montage

Clé de montage pour actionneur C (40 mm) et D (50 mm)

Actionneur

ø (mm)

Numéro de commande

C

40

639 175

D

50

639 175

Clé de montage pour actionneur E (63 mm)

Actionneur

ø (mm)

Numéro de commande

E

63

639 170

Clé de montage pour actionneur F (80 mm), G (100 mm) et

H (125 mm)

Actionneur

ø (mm)

Numéro de commande

F

80

639 171

G

100

639 172

H

125

639 173

français
