GE Industrial Solutions EntelliGuard E Bell Alarm with Lockout for 800–2000 Ampere User Manual
Page 3

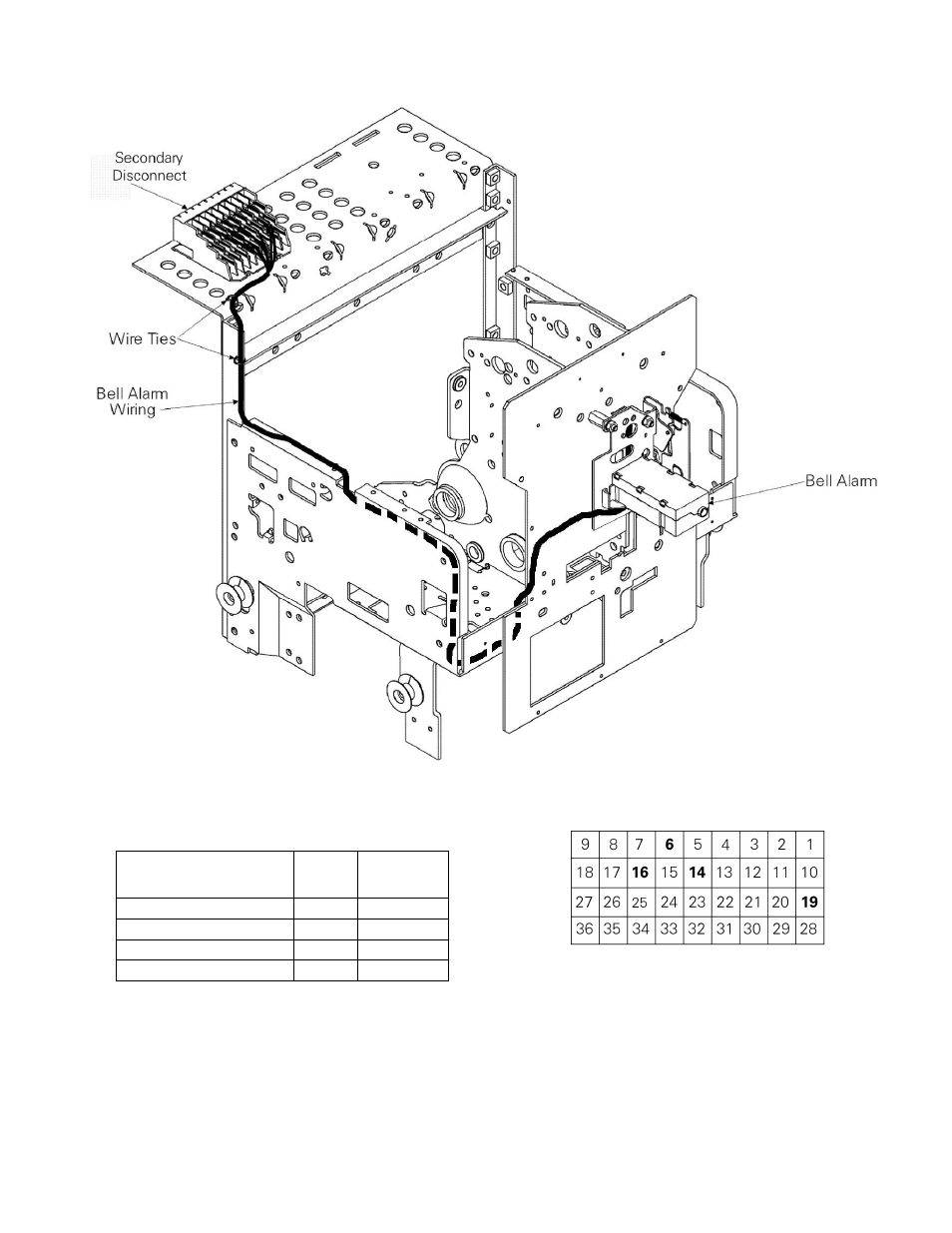

Figure 5. Path for routing wires from the Bell Alarm to the secondary disconnect.
Connection
Wire
Color
Sec. Disc.
Terminal #
Switch NO
blue
A16
Switch COM
black
A19
Bell Alarm Trip
white
A14
Bell Alarm Trip COM
green
A6
Table 1. Bell Alarm wires and corresponding secondary disconnect
terminals.
Figure 6. Terminal numbering scheme of the secondary disconnect, as
seen from the front of the breaker.
