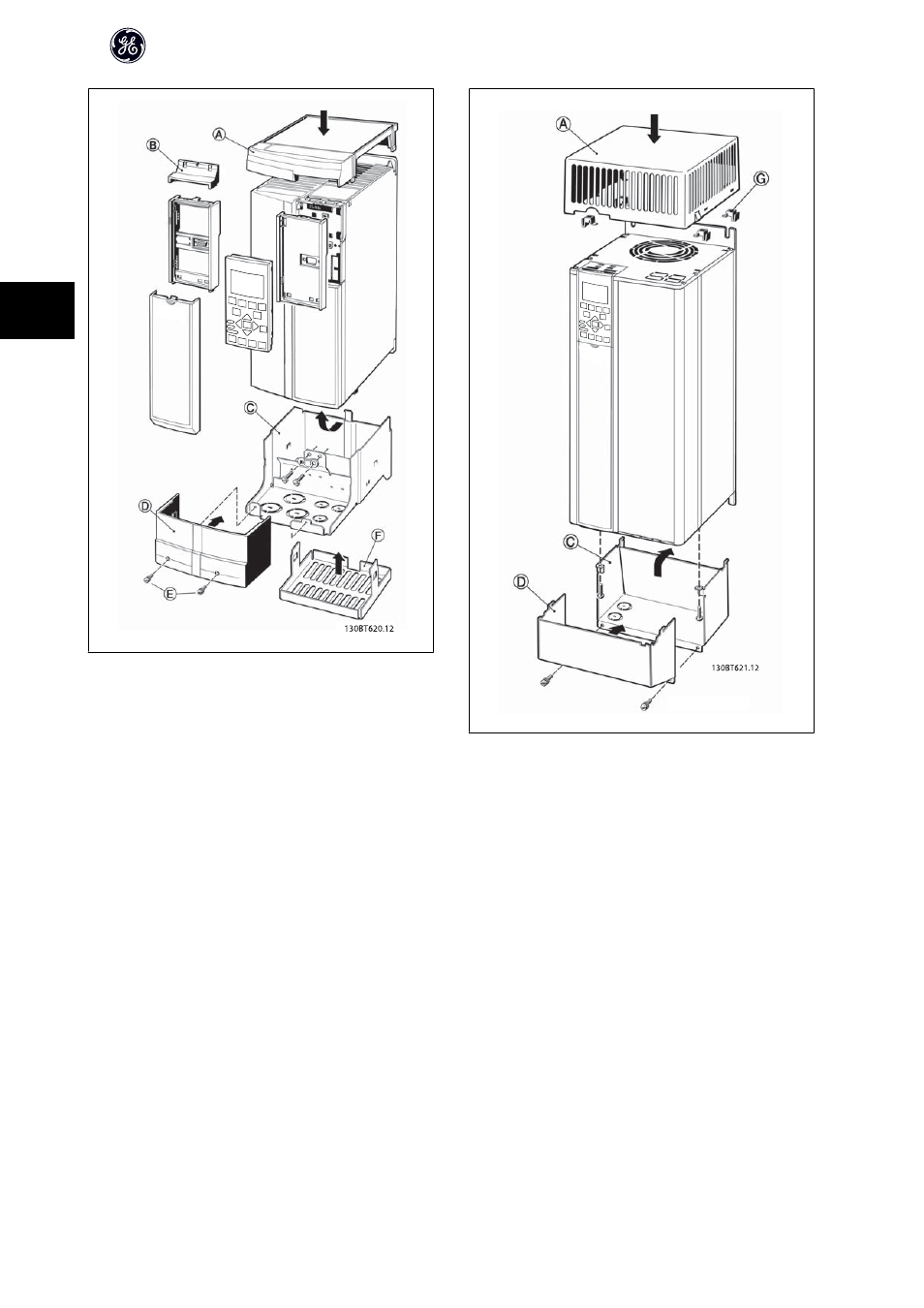

Illustration 4.3: 设备尺寸 23
AF-650 GP （230V，7.5 至 10HP，460V/575V 15 至 20HP）
AF-600 FP （230V，10 至 15HP，460V/575V 15 至 25HP）
Illustration 4.4: 设备尺寸 24、33 和 34
AF-650 GP （230V，15 至 50HP，460V/575V 25 至 100HP）
AF-600 FP （230V，15 至 60HP，460V/575V 30 至 125HP）
A – 顶盖
B – 边缘
C – 底座部分
D – 底座盖
E – 螺钉
F - 风扇盖
G - 顶夹
如果使用了选件模块 A 和/或 B，则必须在顶盖 (A) 上安装边缘 (B)。
如果使用了 Nema 1 机箱套件，则在变频器之间至少必须保留 50 mm 或 2 inch 的间隙。
AF-650 GP & AF-600 FP IP21/Nema 1 Kit
