4.1 说明 IP21 / Nema 1

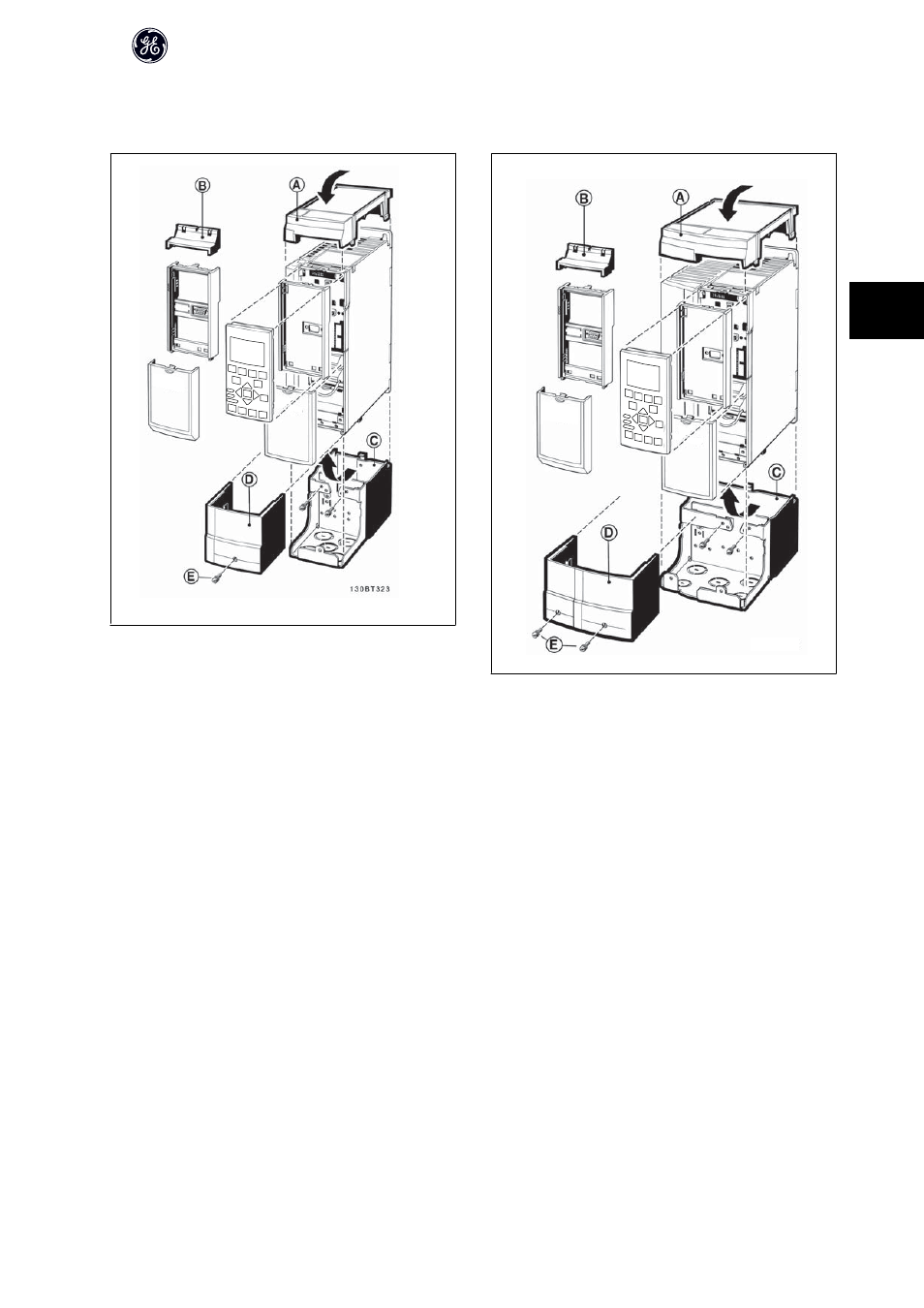

Illustration 4.1: 设备尺寸 12
AF-650 GP （230V 至 1/3 至 3HP，460V 至 1/2 至 5HP）
AF-600 FP （230V，1 至 3HP，460V，1 至 5HP）
130BT324.10
Illustration 4.2: 设备尺寸 13
AF-650 GP （230V，5HP，460V，7.5 至 10HP，575V 1 至 10HP）
AF-600 FP （230V，5HP，460V，7.5 至 10HP，575V 1 至 10HP）
A – 顶盖
B – 边缘
C – 底座部分
D – 底座盖
E – 螺钉
如果使用了选件模块 A 和/或 B，则必须在顶盖 (A) 上安装边缘 (B)。
如果使用了 Nema 1 机箱套件，则在变频器之间至少必须保留 50 mm 或 2 inch 的间隙。
AF-650 GP & AF-600 FP IP21/Nema 1 Kit
