3.1 Instrucción sobre el de IP21 / Nema 1

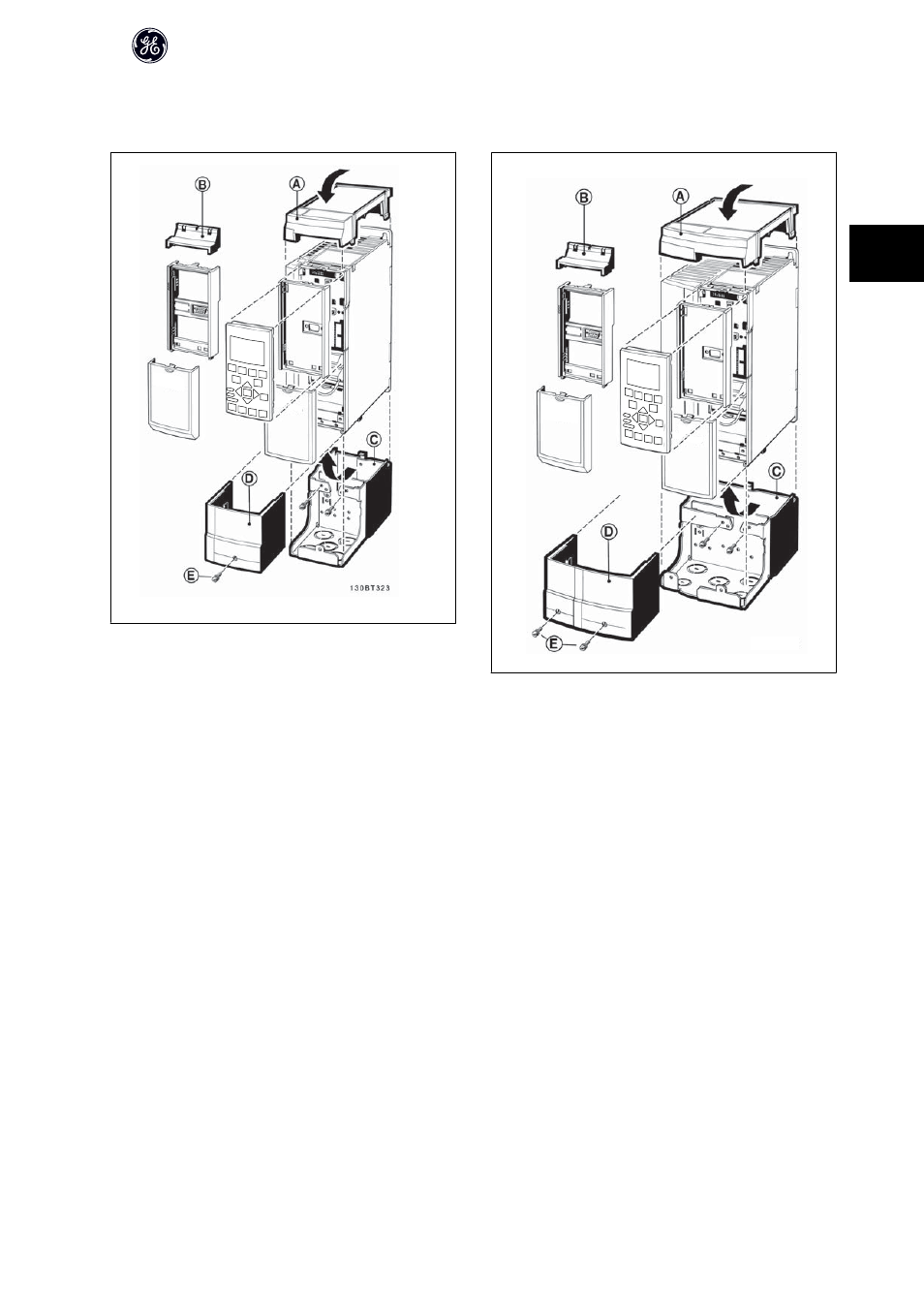

Illustration 3.5: Tamaño de la unidad 12
AF-650 GP (230 V a 1/3 a 3 CV, 460 V a 1/2 a 5 CV)
AF-600 FP (230 V, 1 a 3 CV, 460 V, 1 a 5 CV)
130BT324.10
Illustration 3.6: Tamaño de la unidad 13
AF-650 GP (230 V, 5 CV, 460 V, 7,5 a 10 CV, 575 V 1 a 10 CV)
AF-600 FP (230 V, 5 CV, 460 V, 7,5 a 10 CV, 575 V 1 a 10 CV)
A - Tapa superior
B – Ala
C – Pieza base
D – Tapa de la base
E – Tornillo(s)
Cuando se usa el módulo de opción A y/o el módulo de opción B, el ala (B) debe ajustarse sobre la tapa superior (A).
Si se utiliza el kit de protección Nema 1, debe haber un espacio libre entre convertidores de 50 mm como mínimo.
