5
• Die Eigenkreisfrequenz des Systems ω
0
ergibt sich
nach Messung der Periodendauer T aus
ω
0
= 2
π/T = 3,3069 Hz
• Bei einer Motorspannung von 7,6 V findet die größ-
te Auslenkung statt, d.h. der Resonanzfall tritt ein.
• Dann wurde der gleiche Versuch mit zugeschalteter
Wirbelstrombremse bei Ι = 0,2 A, 0,4 A und 0,6 A
durchgeführt.
ΙΙΙΙΙ = 0,2 A
Motorspannung V
ϕ
3 0,9
4 1,1
5 1,2
6 1,7
7 2,9
7,6 15,2
8 4,3
9 1,8
10 1,1
ΙΙΙΙΙ = 0,4 A
Motorspannung V
ϕ
3 0,9
4 1,1
5 1,3
6 1,8
7 3,6
7,6 7,4
8 3,6
9 1,6
10 1,0
ΙΙΙΙΙ = 0,6 A
Motorspannung V
ϕ
3 0,9
4 1,1
5 1,2
6 1,6
7 2,8
7,6 3,6
8 2,6
9 1,3
10 1,0

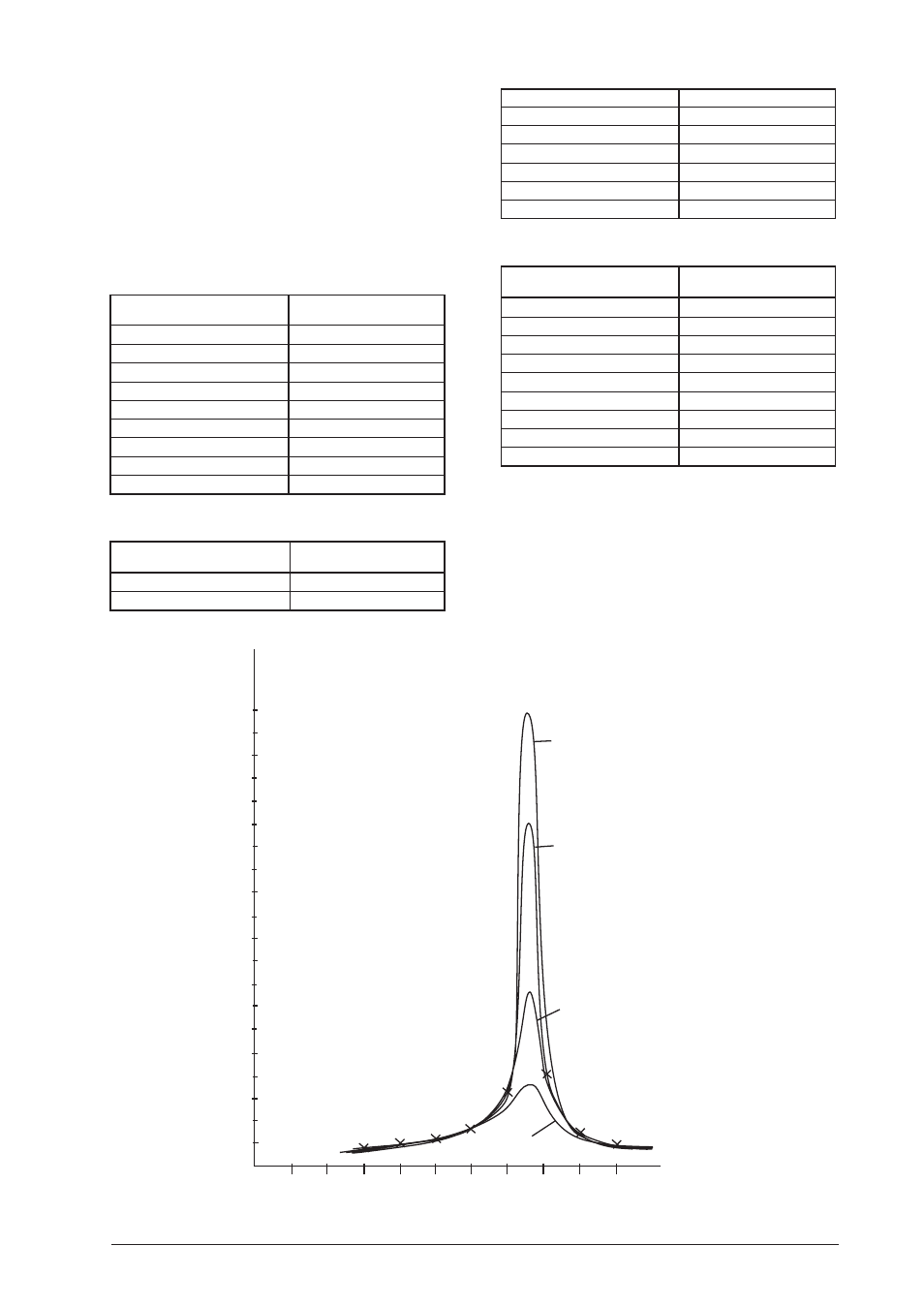

• Aus diesen Messungen lassen sich die Resonanz-
kurven grafisch darstellen, indem man die Ampli-
tuden in Abhängigkeit zur Motorspannung aufträgt.
• Aus der Halbwertsbreite des Grafen kann die Reso-
nanzfrequenz grafisch ermittelt werden.
1
5
10
15
20
A
[skt]
0 1 2 3 4 5 6 7 8 9 10
I=0,0A
I=0,2A
I=0,4A
I=0,6A
u[v]
Resonanzkurven
