30
1
5
10
15
20
A
[skt]
0 1 2 3 4 5 6 7 8 9 10
I=0,0A
I=0,2A
I=0,4A
I=0,6A
u[v]

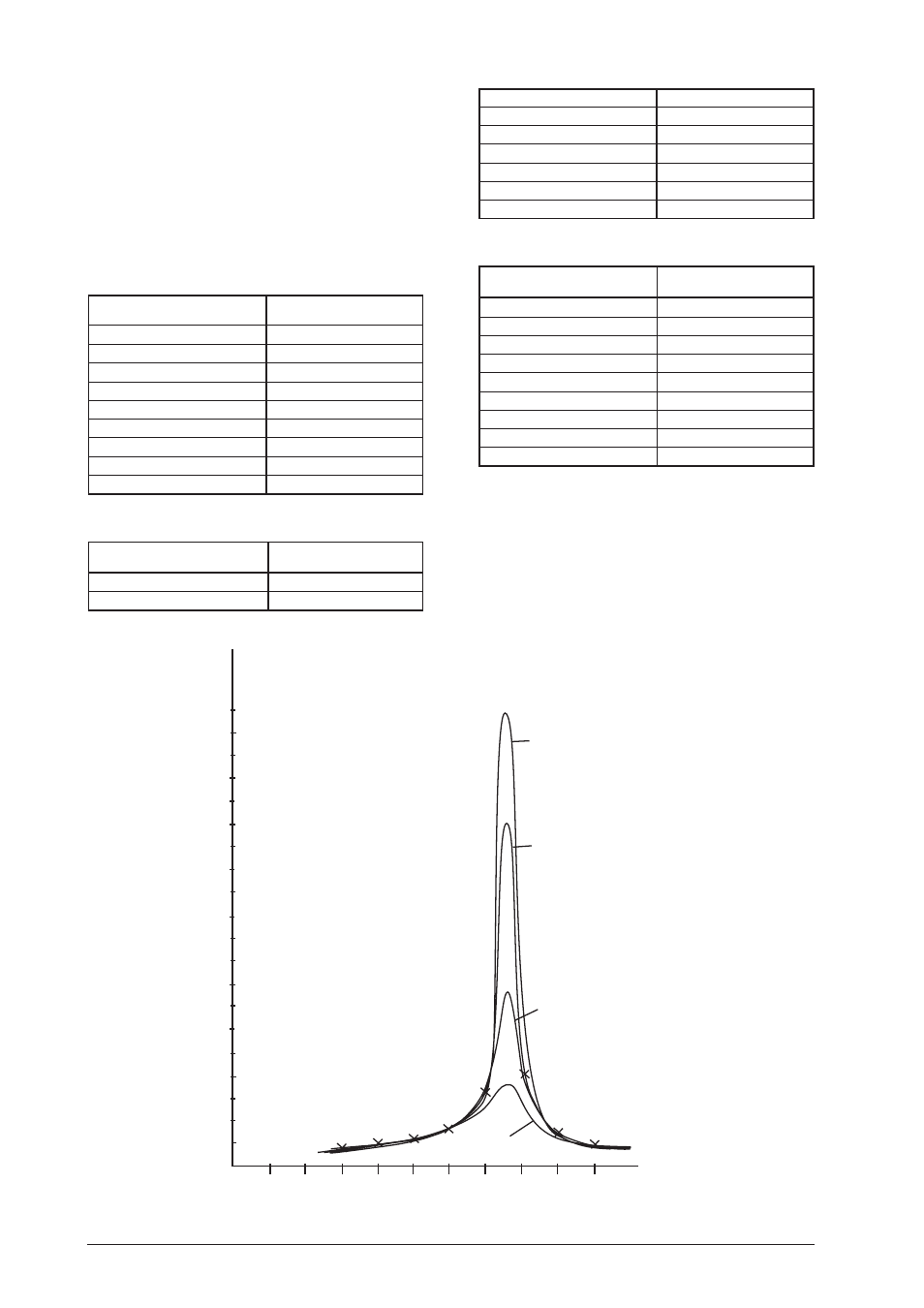

Curvas de ressonância
• A freqüência circular do sistema ω
0
obtém-se pela
medição da duração de período T
ω
0
= 2
π/T = 3,3069 Hz
• Com uma tensão de motor de 7,6 V ocorre a maior
distância angular, ou seja, ocorre o caso de resso-
nância.
• Logo foi efetuado o mesmo ensaio com o freio de
corrente parasita ligado com Ι = 0,2 A, 0,4 A e 0,6 A.
ΙΙΙΙΙ = 0,2 A
Tensão do motor V
ϕ
3 0,9
4 1,1
5 1,2
6 1,7
7 2,9
7,6 15,2
8 4,3
9 1,8
10 1,1
ΙΙΙΙΙ = 0,4 A
Tensão do motor V
ϕ
3 0,9
4 1,1
5 1,3
6 1,8
7 3,6
7,6 7,4
8 3,6
9 1,6
10 1,0
ΙΙΙΙΙ = 0,6 A
Tensão do motor V
ϕ
3 0,9
4 1,1
5 1,2
6 1,6
7 2,8
7,6 3,6
8 2,6
9 1,3
10 1,0
• A partir destas medições pode-se representar as
curvas de ressonância de forma gráfica integrando
as amplitudes dependendo da tensão do motor.
• Pela amplitude dos valores médios do gráfico pode-
se determinar graficamente a freqüência de resso-
nância.
