15
1
5
10
15
20
A
[skt]
0 1 2 3 4 5 6 7 8 9 10
I=0,0A
I=0,2A
I=0,4A
I=0,6A
u[v]

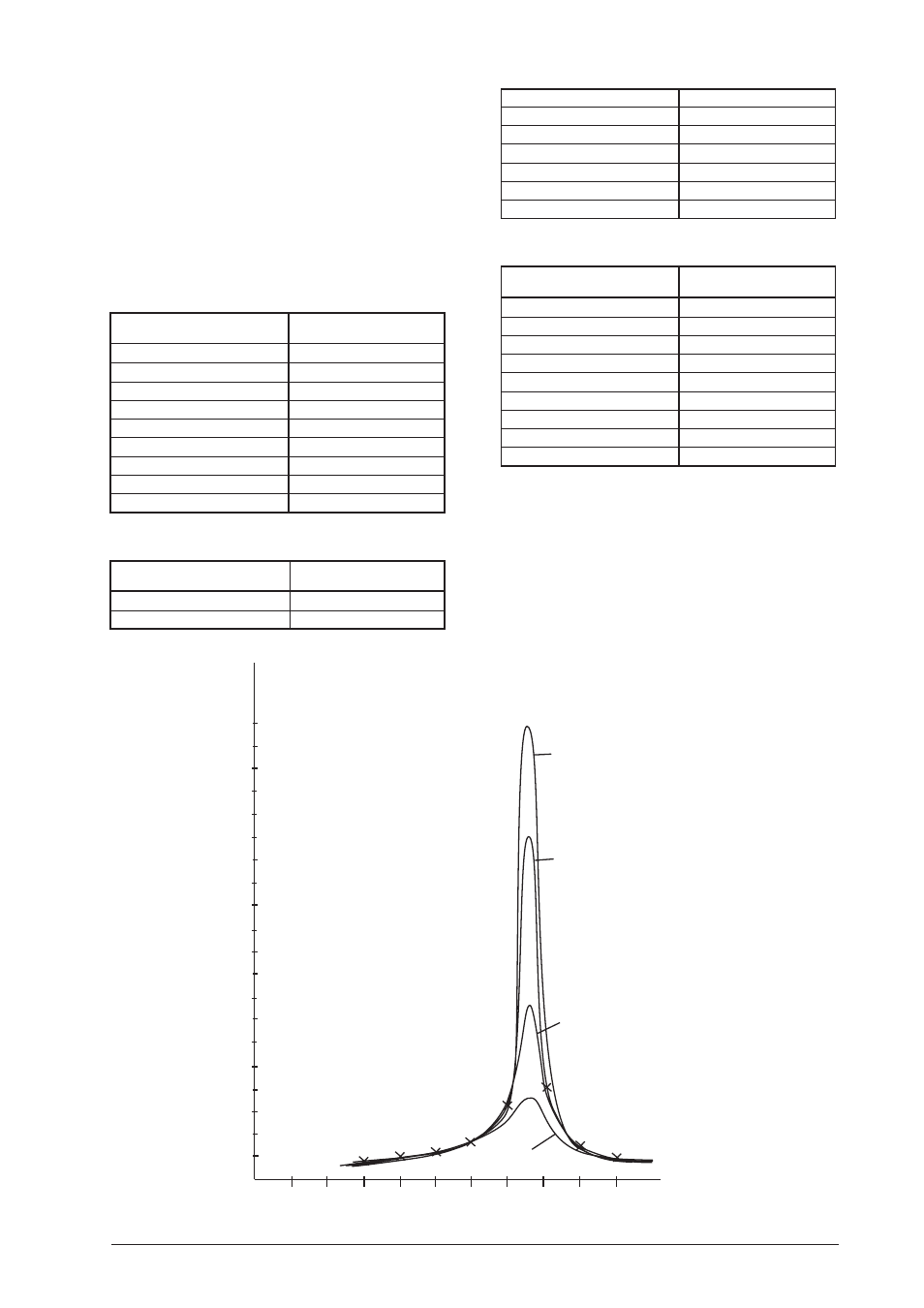

Courbes de résonance
• D’après la mesure de la durée d’une période T, la
fréquence angulaire propre du système
ω
0
résulte
de l’équation suivante :
ω
0
= 2
π/T = 3,3069 Hz
• La déviation maximale a lieu avec une tension de
moteur de 7,6 V, c’est-à-dire qu’il y a résonance.
• Puis, la même expérience a été réalisée avec un
frein à courants de Foucault à Ι = 0,2 A, 0,4 A et
0,6 A.
ΙΙΙΙΙ = 0,2 A
Tension moteur V
ϕ
3 0,9
4 1,1
5 1,2
6 1,7
7 2,9
7,6 15,2
8 4,3
9 1,8
10 1,1
ΙΙΙΙΙ = 0,4 A
Tension moteur V
ϕ
3 0,9
4 1,1
5 1,3
6 1,8
7 3,6
7,6 7,4
8 3,6
9 1,6
10 1,0
ΙΙΙΙΙ = 0,6 A
Tension moteur V
ϕ
3 0,9
4 1,1
5 1,2
6 1,6
7 2,8
7,6 3,6
8 2,6
9 1,3
10 1,0
• A partir de ces mesures, on peut représenter les
courbes de résonance sous forme graphique en re-
portant les amplitudes en fonction de la tension
de moteur.
• La largeur de valeur moyenne du graphe permet
de représenter dans un graphique la fréquence de
résonance.
