Instruções para o uso
3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC® PHYSICS PHYSICS PHYSICS PHYSICS PHYSICS
O pêndulo de torção serve para a análise de oscilações
livres, forçadas e caóticas em diferentes casos de amor-
tecimento.
Temas para experiências:
• Vibrações de torção livres em diferentes amorteci-
mentos (queda na oscilação com amortecimento
moderado, oscilação aperiódica e queda aperiódica
da limitação)
• Oscilações forçadas e suas curvas de ressonância
em vários casos de amortecimentos
• Transição fásica entre excitador e ressonador com
queda de ressonância
• Oscilações de torção caóticas
• Determinação estática da grandeza de referência D
• Determinação dinâmica do momento de inércia J
1. Indicações de segurança
• Ao retirar o pêndulo de torção da sua embalagem,
nunca o pegue pelo anel graduado! Podem ocor-
U15040 Pêndulo de torção segundo Prof. Pohl
12/03 ALF
1
2
3
4
5
6
7
8
rer danos! Sempre retire o aparelho com o disposi-
tivo previsto para isto! (Interior da embalagem).
• Para transportar o pêndulo de torção, sempre pe-
gar o aparelho pela base.
• Não ultrapassar a tensão de alimentação máxima
admitida do motor do excitador (24 V DC).
• O pêndulo de torção não deve ser sujeito a qual-
quer esforço físico desnecessário.
2. Descrição, dados técnicos
O pêndulo de torção segundo Prof. Pohl consiste num
sistema oscilatório montado sobre uma placa base de
madeira e um motor elétrico. O sistema oscilatório
consiste numa roda de cobre com rolamento (5), a qual
está conectada com a vara do excitador por meio de
uma mola espiral (6) que por sua vez fornece o mo-
mento de restituição. Para a excitação do pêndulo de
torção, utiliza-se um motor de corrente contínua com
número de rotações ajustável de modo aproximado
ou preciso, o qual expande e comprime a mola espiral

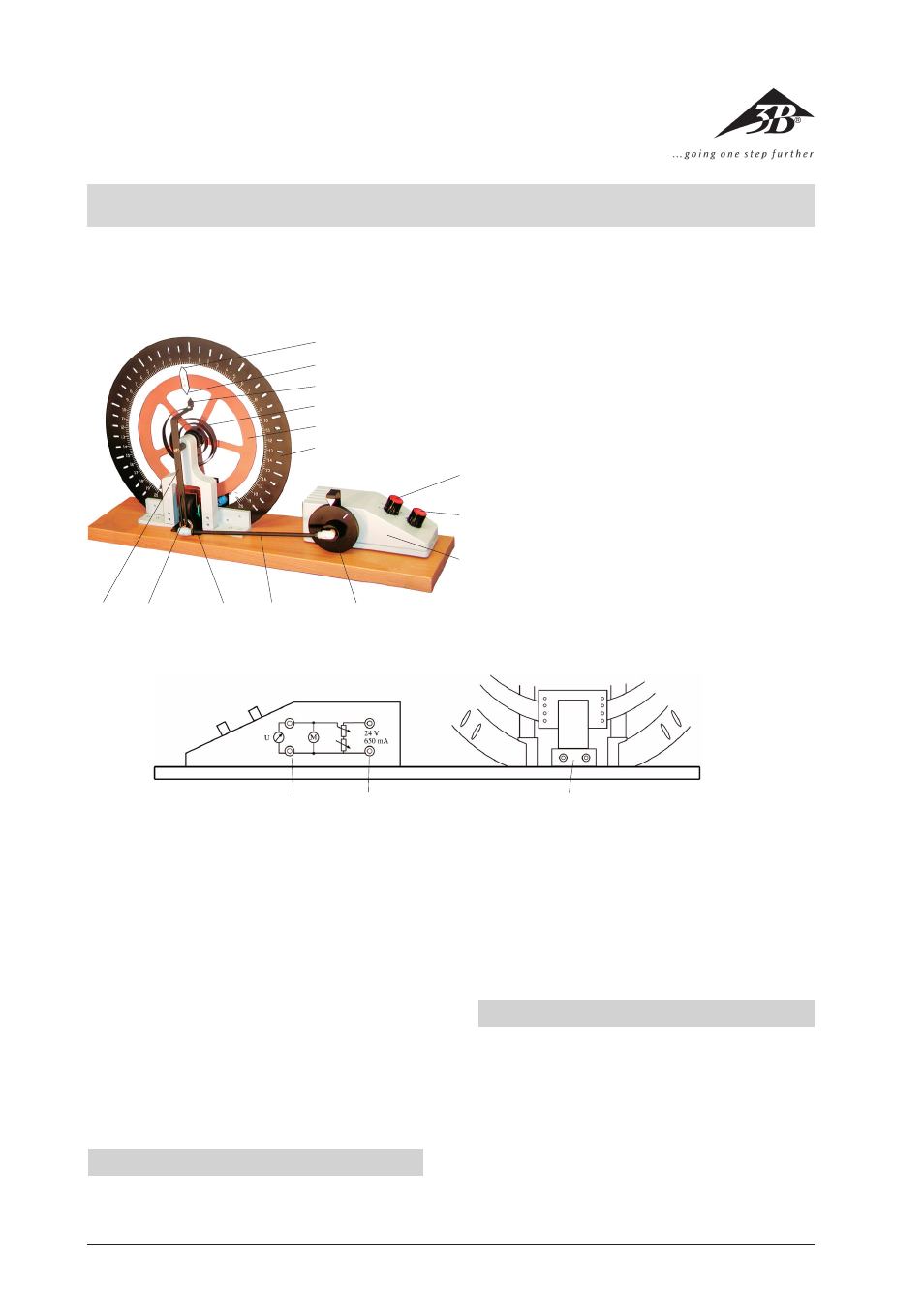

1 Motor do excitador
2 Botão rotativo para o ajuste fino da tensão do excitador
3 Botão rotativo para o ajuste grosseiro da tensão do
excitador
4 Anel graduado
5 Corpo pendular
6 Mola caracol
7 Indicador da situação de fase do excitador
8 Indicador da situação de fase do corpo pendular
9 Indicador do ângulo de oscilação do corpo pendular
bl Excitador
bm Freio de corrente parasita
bn Fresta de controle e parafuso para o ajuste da
amplitude do excitador
bo Vara para impulso
bp Roda de acionamento com excêntrico
bq Tomadas de segurança de 4 mm para a medição
da tensão do excitador
br Tomadas de segurança de 4 mm para a alimentação do
motor do excitador
bs Tomadas de segurança de 4 mm para a alimentação do
freio de corrente parasita
9
bl bm bn bo bp
bq br bs
