• La frequenza del circuito proprio del sistema ω
0
si
ottiene dalla misurazione del periodo T
ω
0
= 2
π/T = 3,3069 Hz
• In caso di tensione del motore pari a 7,6 V ha luo-
go la deviazione massima, ossia si verifica la riso-
nanza.
• Quindi è stato eseguito lo stesso tentativo con fre-
no a corrente di Foucault inserito con Ι = 0,2 A,
0,4 A e 0,6 A.
ΙΙΙΙΙ = 0,2 A
Tensione motore V
ϕ
3 0,9
4 1,1
5 1,2
6 1,7
7 2,9
7,6 15,2
8 4,3
9 1,8
10 1,1
ΙΙΙΙΙ = 0,4 A
Tensione motore V
ϕ
3 0,9
4 1,1
5 1,3
6 1,8
7 3,6
7,6 7,4
8 3,6
9 1,6
10 1,0
ΙΙΙΙΙ = 0,6 A
Tensione motore V
ϕ
3 0,9
4 1,1
5 1,2
6 1,6
7 2,8
7,6 3,6
8 2,6
9 1,3
10 1,0

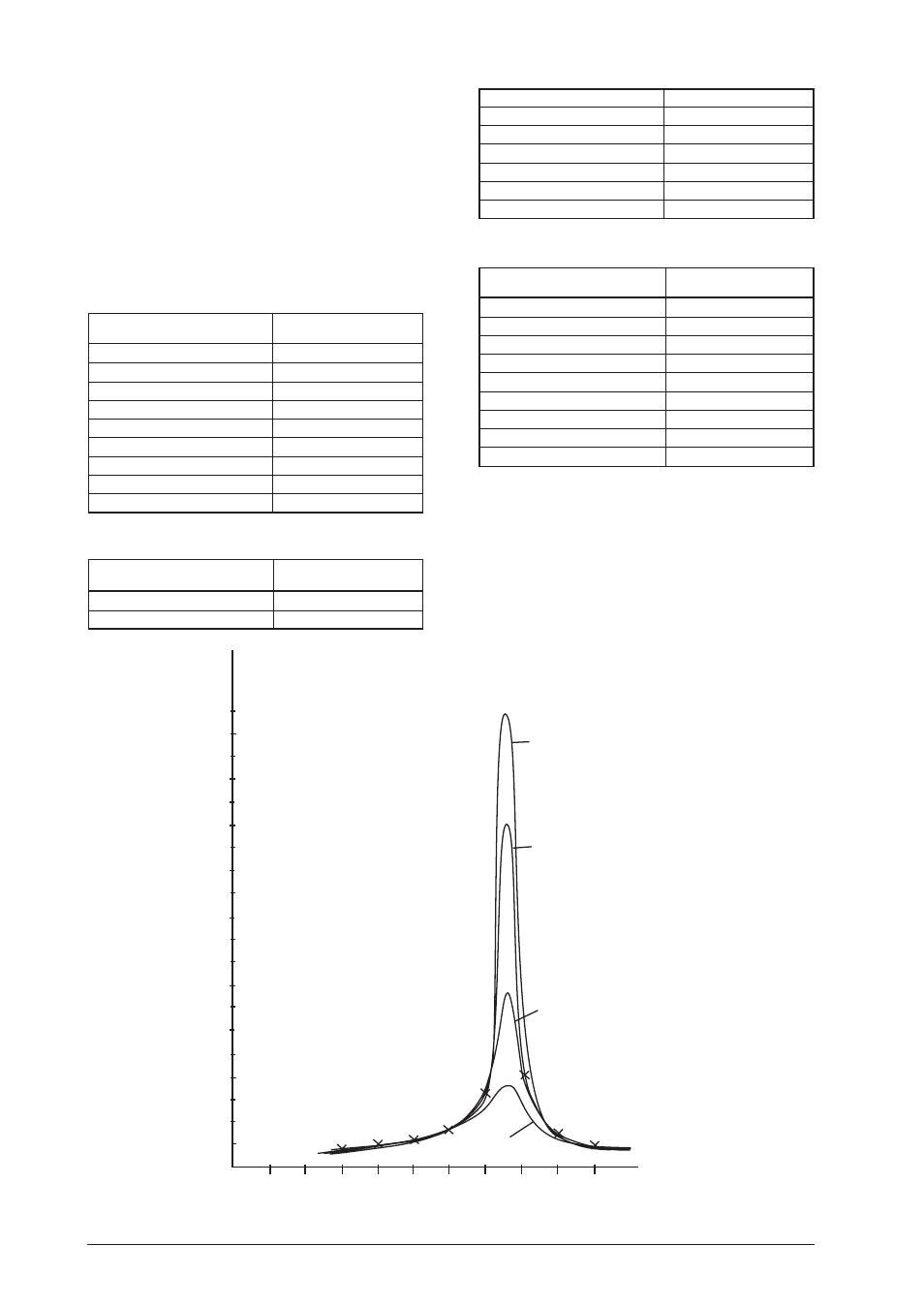

• Da queste misurazioni è possibile rappresentare
graficamente le curve di risonanza, tracciando le
ampiezze in funzione della tensione del motore.
• Dalla semilarghezza del grafo può essere determi-
nata graficamente la frequenza della risonanza.
1
5
10
15
20
A
[skt]
0 1 2 3 4 5 6 7 8 9 10
I=0,0A
I=0,2A
I=0,4A
I=0,6A
u[v]
Curve di risonanza
