Utilisez un localisateur de montants pour repérer
les bords des montants. L’usage d’un localisateur
bord à bord est fortement conseillé. Tracez une
ligne verticale le long du centre de chaque montant.
Utilisez la plaque murale (A) comme gabarit et
placez-la sur le mur. Mettez la plaque de niveau et
marquez le centre des quatre trous de montage.
Assurez-vous que les trous de montage se trouvent
sur les axes des montants. Percez quatre trous
de 13 mm (,5 po). REMARQUE :
Il peut être
nécessaire de percer des avant-trous de 4 mm
(5/32 po) avant de percer des trous de 13 mm (,5
po). Installer des d'ancrage (D)
détaillé 1.
1
A
D
E
DÉTAILLÉ 1

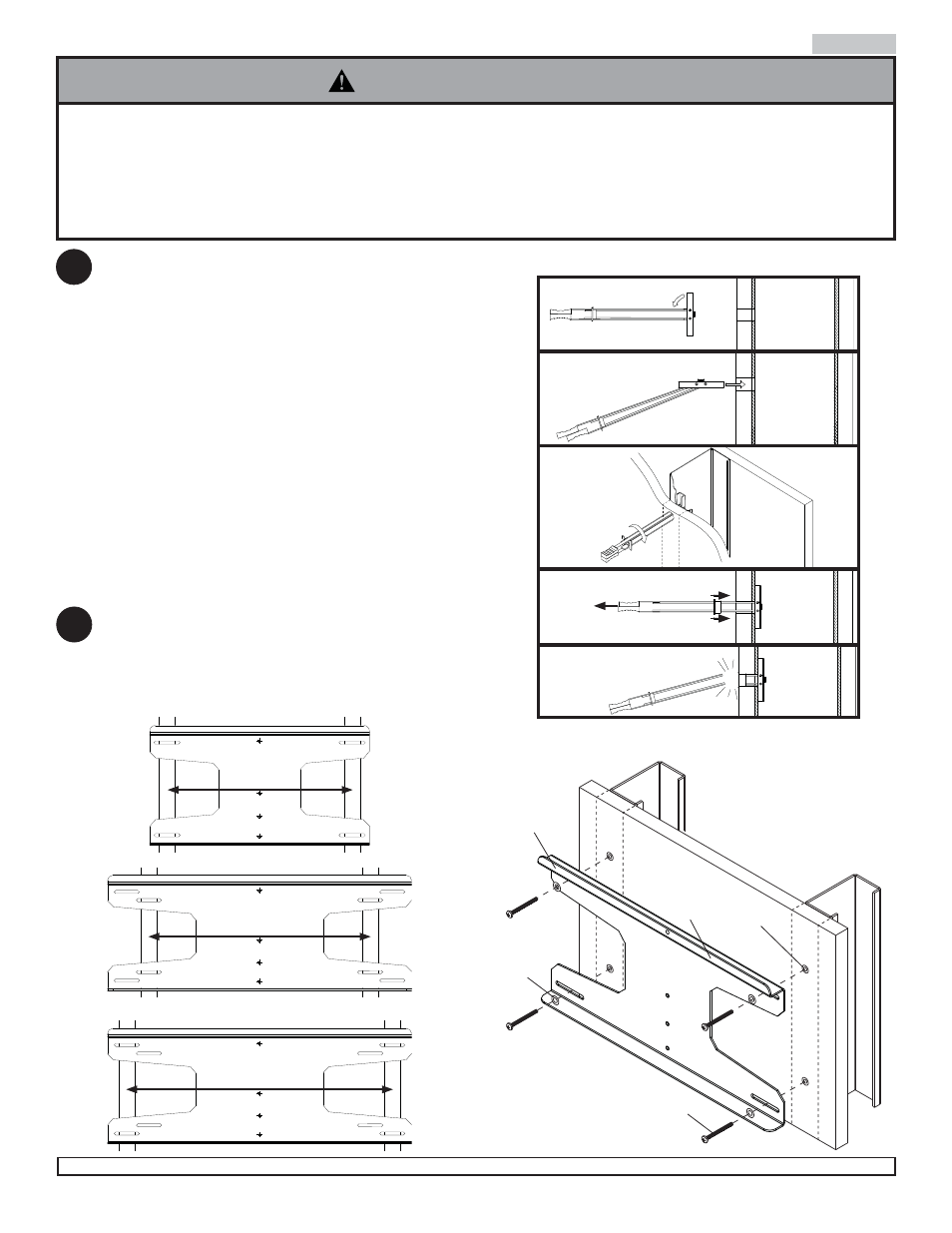

FIGURE 1.1
Installation d’une plaque murale 1-2
Fixez sans la serrer la monture (A) sur le mur à
l’aide de quatre vis 1/4-20 x 2,5 po (E) et quatre ron-
delles (F), comme illustré à la fi gure 1.1. Mettez de
niveau, maintenez, puis serrez toutes les vis.
Installation d’une plaque murale sur
des murs à montants métalliques
• La cloison sèche doit avoir une épaisseur égale ou supérieure à 13 mm (,5 po) et le montant métallique un calibre
égal ou supérieur à 24.
• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de
l’équipement, de toute sa visserie et de tous ses composants.
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants
« bord à bord » est fortement conseillé.
