Advertencia, Ad e f, 1detalle 1 figura 1.1 – Peerless-AV WSP701 - Installation User Manual
Page 5

PUBLICADO:
10-30-09 HOJA #: 095-9294-3 09-25-10
5 de 9
Español
Utilice un localizador de montantes para ubicar los
bordes de los montantes. Se recomienda usar un
localizador de montantes de “borde a borde”.
Trace
una línea vertical por el centro de cada montante.

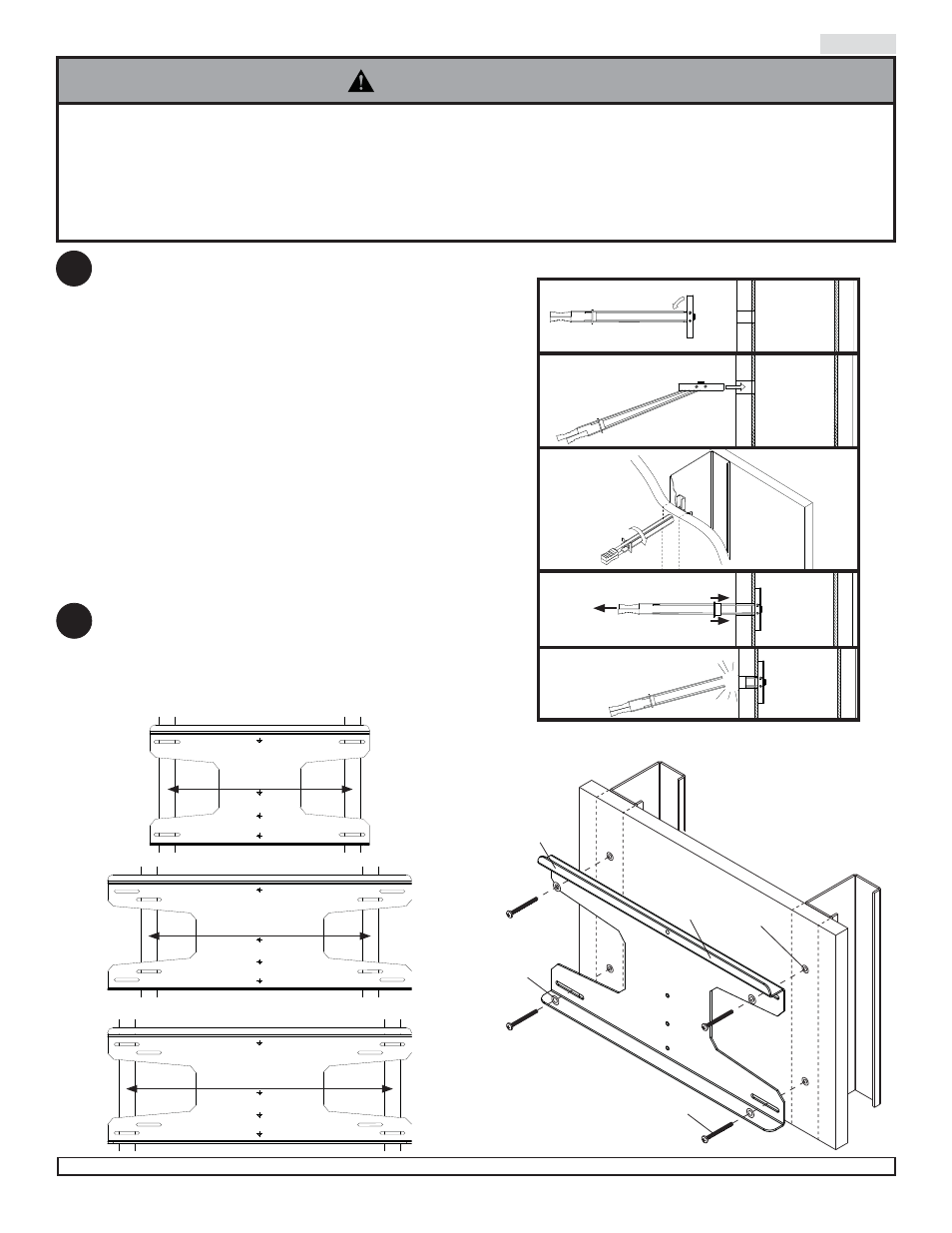

Coloque la placa de apoyo (A) en la pared para
usarla como plantilla. Nivele la placa y marque el
centro de los cuatro agujeros.
Asegúrese de que
los agujeros de montaje se encuentren en la línea
central de los montantes.Taladre cuatro agujeros de
1/2" (13 mm).
NOTA:
Podría ser necesario taladrar
agujeros piloto de 5/32" (4 mm) antes de taladrar
los agujeros de 1/2" (13 mm). Para instalar pernos
toggler (D) (anclaje de vuelco), vea la detalle 1.
1
DETALLE 1
FIGURA 1.1
Instalación de la placa de apoyo
1-2
Fije, sin apretar, la placa de apoyo (A) a la pared
usando cuatro tornillos de 1/4-20 x 2-1/2" (E) y
cuarto arandelas (F), como se muestra en la fi gura
1.1.
Nivele, sujete y apriete todos los tornillos.
Instalación de la placa de apoyo en
paredes con montantes de metal
• El tabique de yeso-cartón debe tener un espesor de 1/2" (13 mm) o más grueso, y el montante de metal debe ser
calibre 24 o más grueso.
• El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del
equipo y todos los herrajes y componentes.
• Asegúrese de que los tornillos de montaje queden bien fi jos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
ADVERTENCIA
D
1
2
3
4
5
A
D
E
F
brida
superior se
enfrenta
20"
24"
16"
WSP701
WSP701
WSP700
