3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
PUBLIÉ LE : 10-30-09 FEUILLE N O : 095-9294-3 09-25-10
Installation d’une plaque murale sur des murs à
montants métalliques
:
PA730, PP730, SA730P, SP730P, PA740,
PP740, SA740P, SP740P, SP735P, SA735P, PA735F, SP746P, SA746P, PA746F
Modéles: WSP700, WSP701
REMARQUE: lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage.
Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

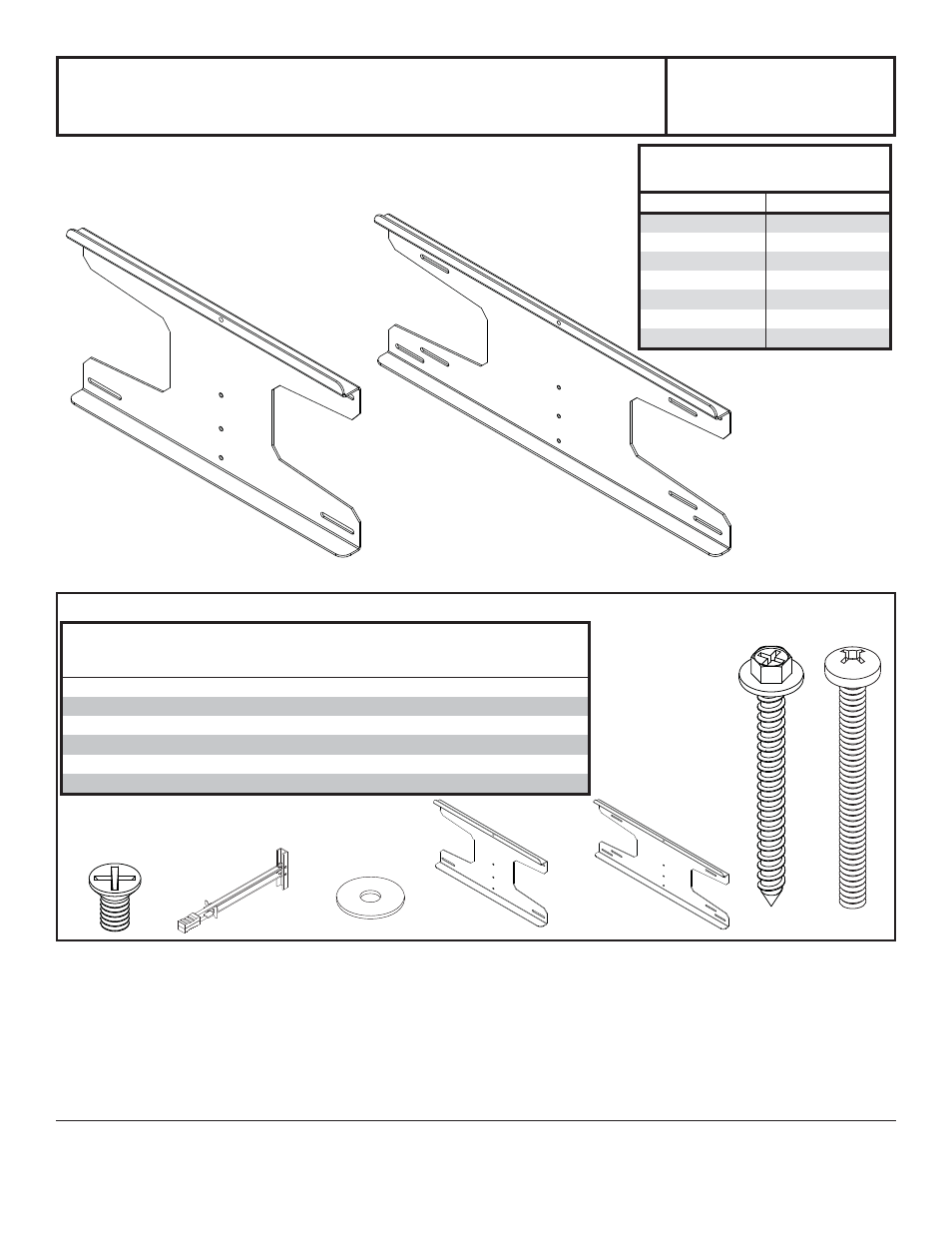

Liste des pièces
WSP700 WSP701
Description Qté des pièces des pièces
A plaque murale 1 024-P1050 024-P1051
B vis à bois no #14 x 2.5 4 5S1-015-C03 5S1-015-C03
C vis, 1/4 - 20 x .5 2 520-1209 520-1209
D d'ancrage 1/4 -20 4 560-9708 560-9708
E vis 1/4 - 20 x 2.5 4 520-9521 520-9521
F rondelle 4 540-9440 540-9440
B E
A
Outils nécessaires au montage
• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)
• tournevis phillips
• perceuse
• foret de 1/2 po (13 mm) pour les murs à montants métalliques
• foret de 5/32 po (4 mm)
• niveau
WSP700 WSP701
WSP700 WSP701
D
C
F
Il est possible que les pièces semblent légèrement
différentes de celles illustrées ici.
80 lbs. (36 kg) 25 lbs. (11 kg)
SA740P SA730P
SP740P SP730P
PA740 PA730
PP740 PP730
SA746P SA735P
SP746P SP735P
PA746F PA735F
Capacité de charge
maximale préconis йe
