75 Installation und Inbetriebnahme |

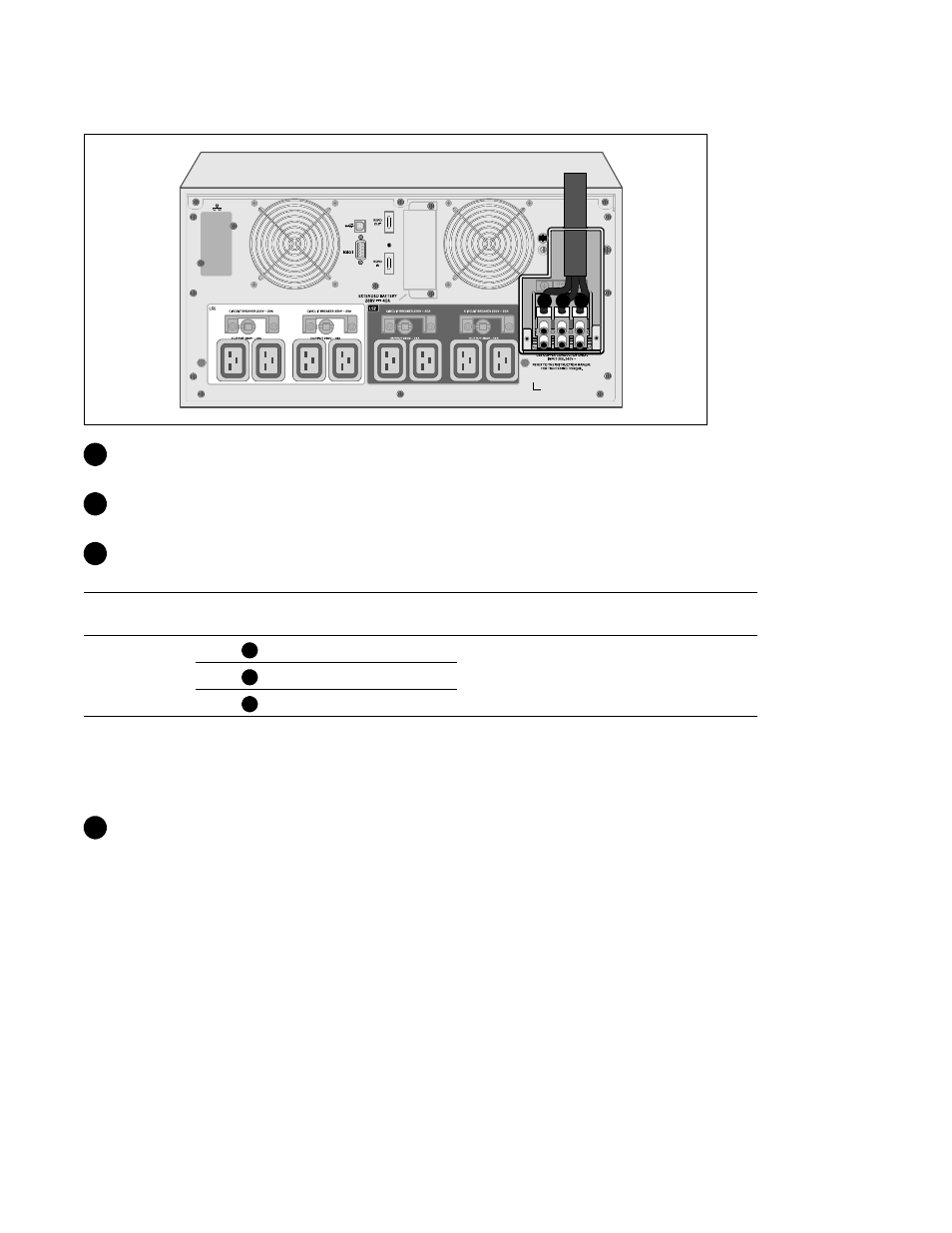

Installieren der Eingangs- und Erdungsdrähte
1 2 3
4 Ziehen Sie das Eingangskabel durch die Leitung und lassen Sie dabei etwa 0,5 m Kabel
heraushängen. Befestigen Sie einen Metall--Anschlussstutzen am Kabelrohrende.
5 Führen Sie das Kabelrohr durch den Verdrahtungszugang ein und befestigen Sie den
Kabelrohr--Anschlussstutzen an der Platte. Isolieren jeden Eingangsdraht 1,5 cm ab.
6 Schließen Sie die Eingangs-- und Erdungskabel gemäß den USV--Verdrahtungsspezifikationen der
folgenden Tabelle an die Klemmenabdeckung an.
Leiterfunktion
Position der
Klemmen
USV-Kabelfunktion
Nenngröße des An­
schlussleiters*
Anzugsmoment
Eingang
1
Eingangserde
16–35 mm 2
(8--2 American Wire
Gauge)
1,7 Nm (15 lb--in)
2
L2/Neutral Ein
3
L1 Ein
* Mindestanforderung:
S 8 AWG als Geräte--Erdungsdraht, Kupferdraht min. 75_C verwenden
S 4 AWG als Netz-- und Nullleiterdraht, Kupferdraht min. 75_C verwenden
7 Bringen Sie die Klemmenabdeckung wieder an.
