181 安裝和啟動 |

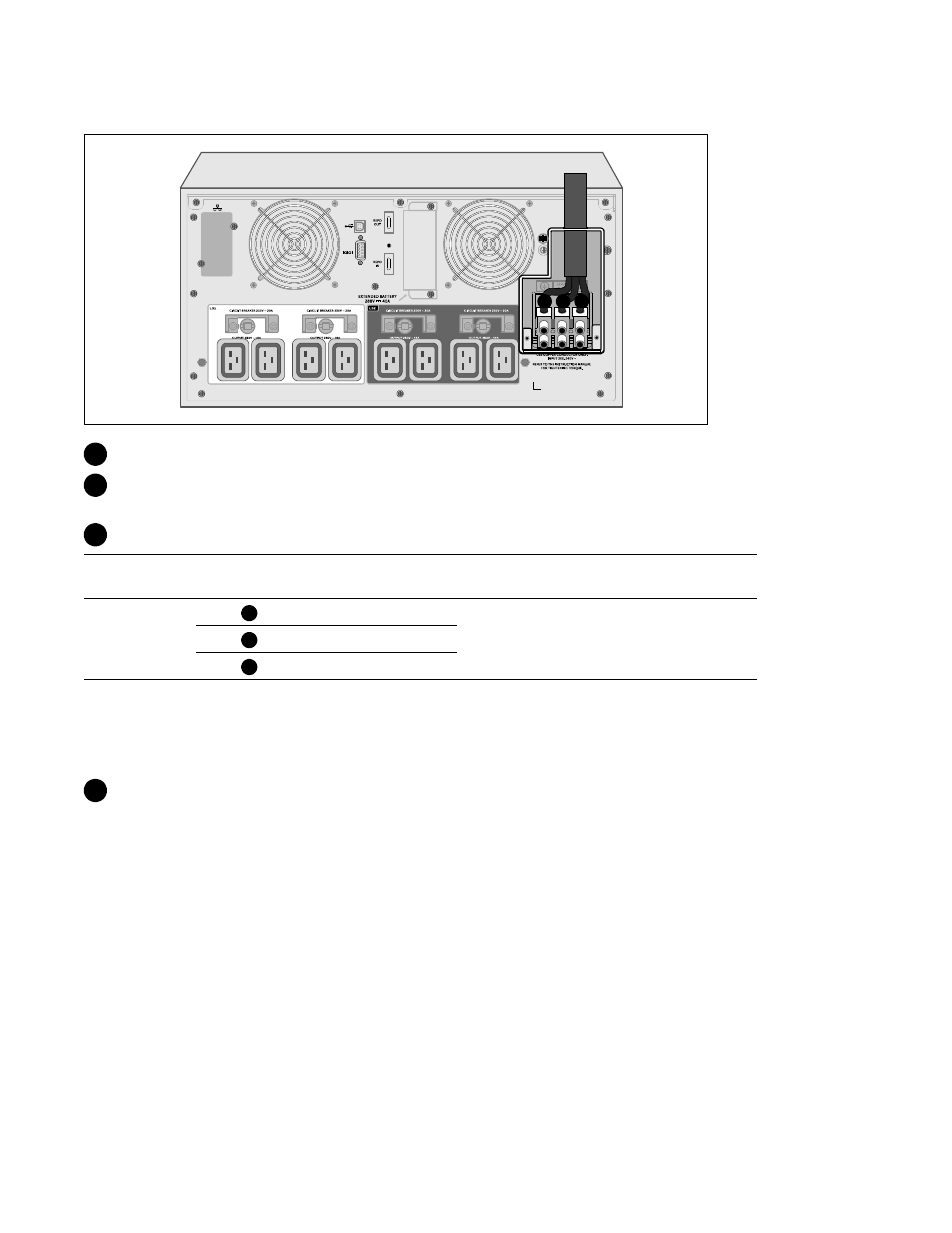

安裝輸入線和接地線
1 2 3
4 將輸入接線穿過導管，留 2 英尺（0.5 米）長的線露出。 將金屬軟接頭連接到導管的一端。
5 將導管插入配線進口，將導管接頭連接到面板上。 從每根進線的末端剝下 0.5”（1.5
厘米）的絕緣層。
6 按照下表的 UPS 配線規格將輸入和地線連接到接線端子模塊。
接線功能 接線端子的位置 UPS 接線的功能
端子線的尺寸 和額定
值*
緊固力矩
輸入
1
將輸入端接地
16–35 mm 2
(8–2 AWG)
1.7 Nm (15 lb-in) 2 L2/零線接入
3 L1 接入
* 采用的接線的最低規格：
S 8對於設備接地線，最低采用 AWG、75_C 的銅線
S 4對於輸入線和零線，最低采用 AWG、75_C 的銅線
7 更換接線端子模塊的外蓋。
