155 安装和启动 |

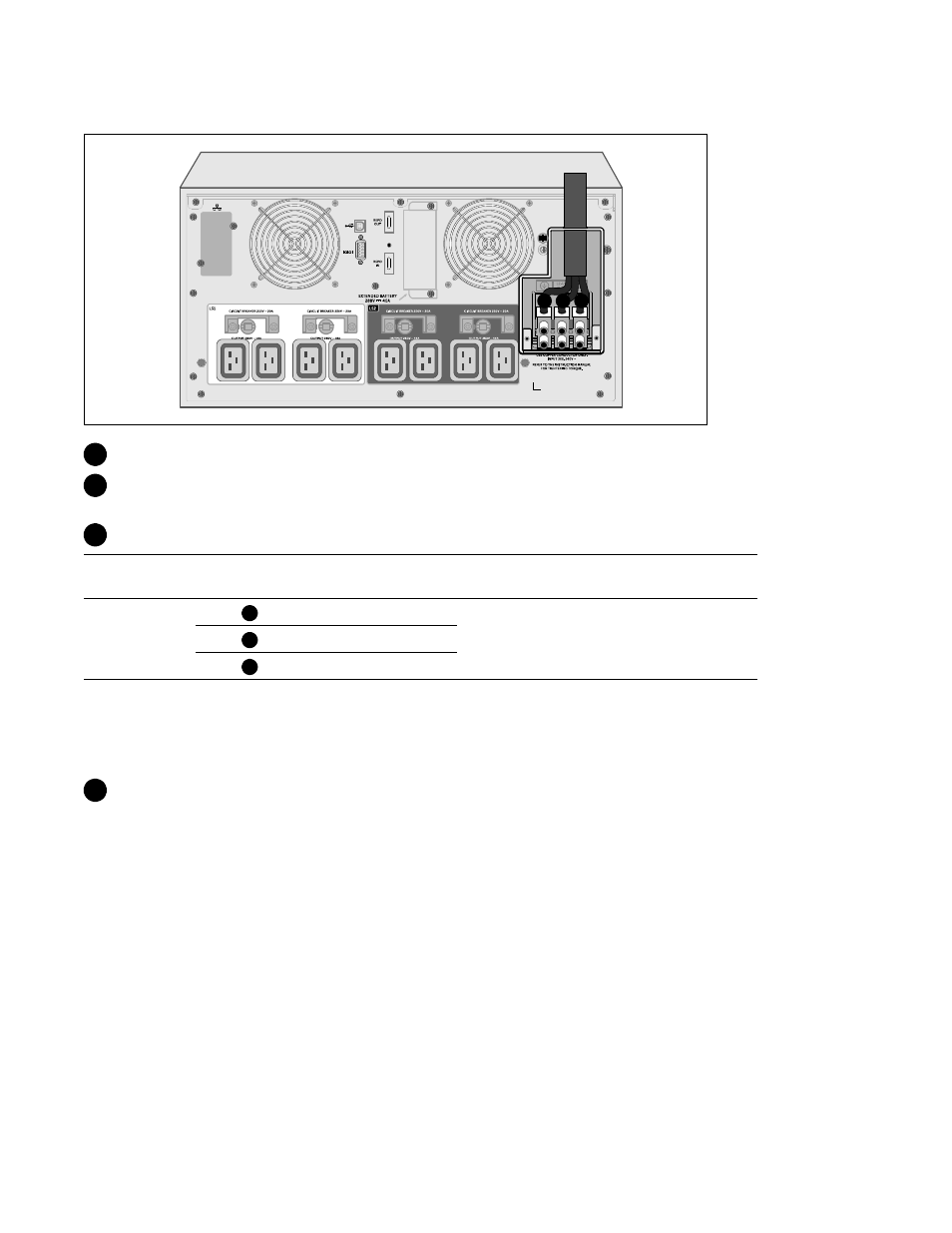

安装输入线和接地线
1 2 3
4 将输入接线穿过导管，留 2 英尺（0.5 米）长的线露出。 将金属软接头连接到导管的一端。
5 将导管插入配线进口，将导管接头连接到面板上。 从每根进线的末端剥下 0.5”（1.5
厘米）的绝缘层。
6 按照下表的 UPS 配线规格将输入和地线连接到接线端子模块。
接线功能 接线端子的位置 UPS 接线的功能
端子线的尺寸 和额定
值*
紧固力矩
输入
1
将输入端接地
16–35 mm 2
(8–2 AWG)
1.7 Nm (15 lb-in) 2
L2/零线接入
3
L1 接入
* 采用的接线的最低规格：
S 8对于设备接地线，最低采用 AWG、75_C 的铜线
S 4对于输入线和零线，最低采用 AWG、75_C 的铜线
7 更换接线端子模块的外盖。
