Installation des rails
2 Enlevez les rails de la boîte d’accessoires du kit de rails.
3 Sélectionnez les trous appropriés dans le rail pour positionner le module à l’emplacement souhaité
dans la baie.
Placez les rails en bas de l’espace 5U destiné à l’onduleur.
ATTENTION : Si vous installez un EBM en option, prenez les dispositions pour installer directement le EBM
sous l'onduleur sans espace U entre l'onduleur et le EBM.
REMARQUE : Repérez les étiquettes correspondant au rail droit (RIGHT FRONT) et au rail gauche (LEFT
FRONT). Les rails devraient être placés ainsi pour l'installation.

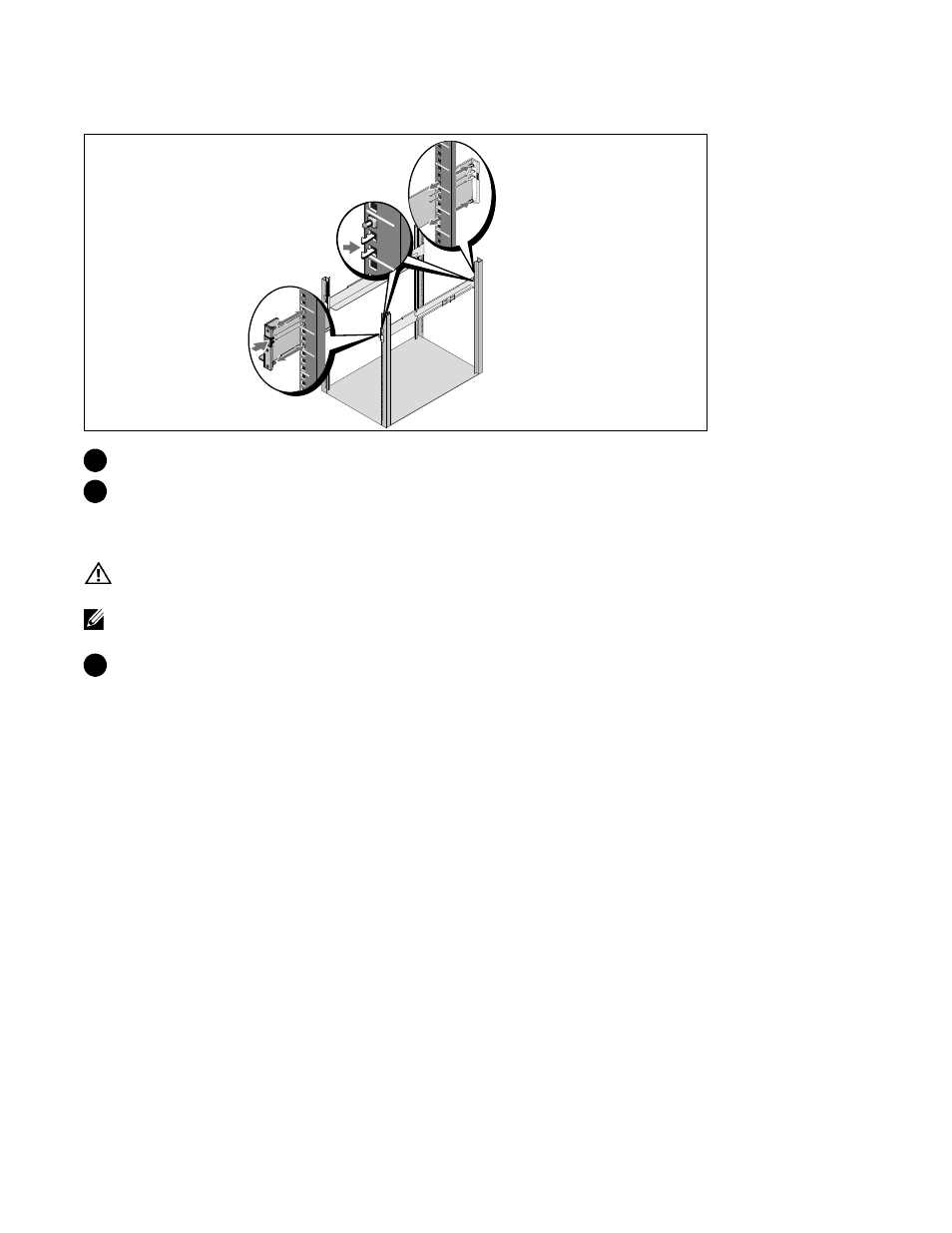

4 Positionnez les rails gauche et droit comme sur le schéma. Reliez les rails gauche et droit à la baie :
Emboîtez l’extrémité arrière du rail jusqu’à ce qu’il soit totalement en place sur le bord vertical de la
baie et que le loquet du crochet soit en place.
Tirez le rail en position juste après l’avant de la baie.
Poussez l’extrémité avant du rail jusqu’à ce qu’il soit totalement en place sur le bord vertical de la
baie et que le loquet du crochet soit enclenché.
