48 |
Installation et démarrage

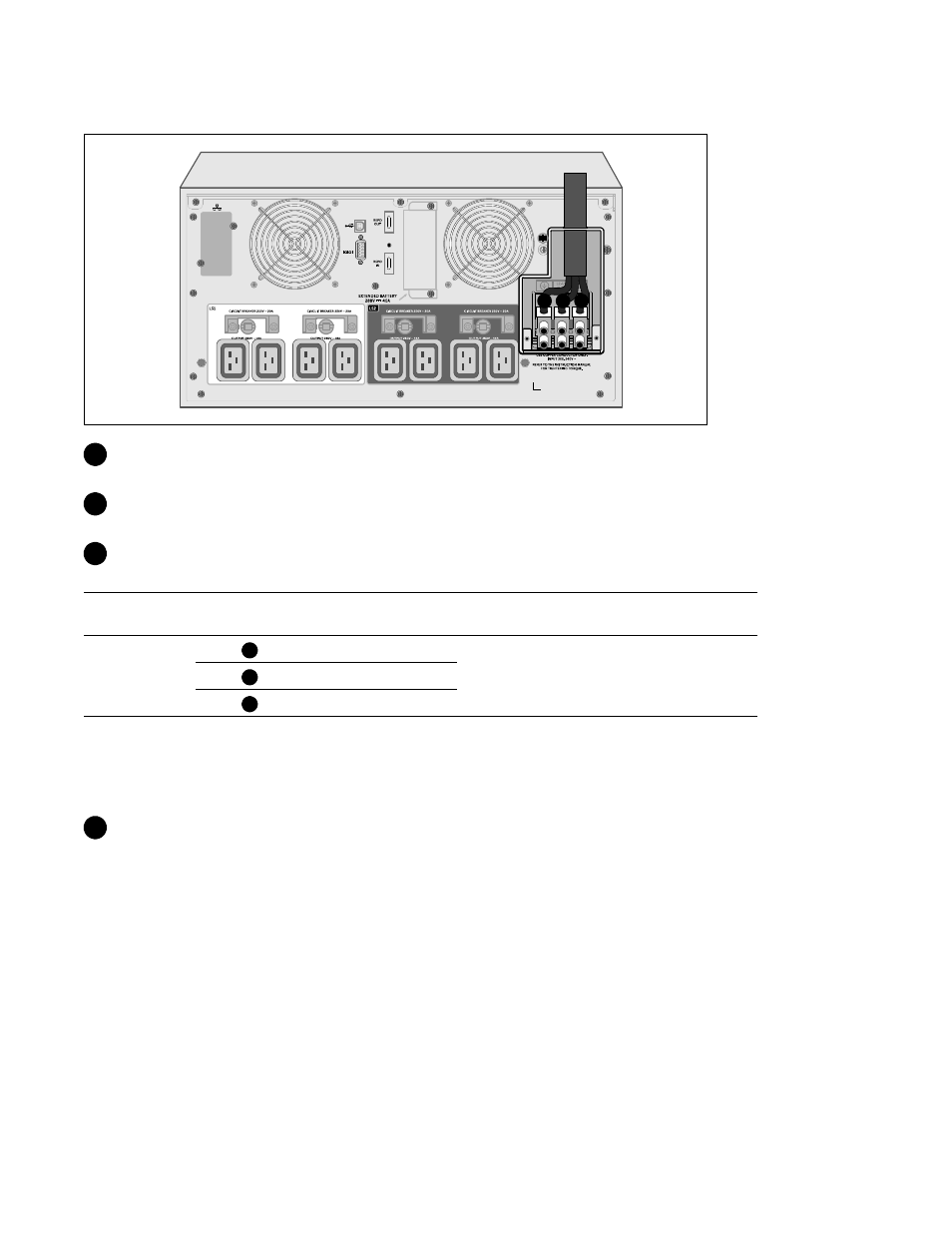

Installation des Câbles d'Entrée et de Terre
1 2 3
4 Tirez le câble d’entrée par le conduit, en laissant environ 60,96 cm (0.5m) de câble exposé. Fixez une
attache métallique flexible à l’extrémité du conduit.
5 Insérez le tuyau dans l’entrée des fils et attachez la fixation du tuyau au panneau. Dénudez 0.5”
(1,5 cm) d’isolation à l’extrémité de chaque câble d’arrivée.
6 Connectez les fils d’entrée et de masse au bornier d’entrée conformément aux spécifications du
câblage de l’onduleur dans le tableau suivant.
Fonction du
câble
Position de la
Borne
Fonction du fil de
l'onduleur
Valeur nominale de la
taille du fil du terminal*
Couple de serrage
Entrée
1
Terre d’entrée
16--35 mm 2
(8--2 AWG)
1.7 Nm (15 lb--in)
2
L2/Neutre In
3
L1 In
* Utilisez un minimum :
S 8 AWG pour un fil de terre de l’équipement, fil de cuivre minimum 75_C
S 4 AWG pour fils neutres et de ligne d’entrée, fil de cuivre minimum 75_C
7 Replacez le couvercle cache--bornes.
