129 Instalación y arranque |

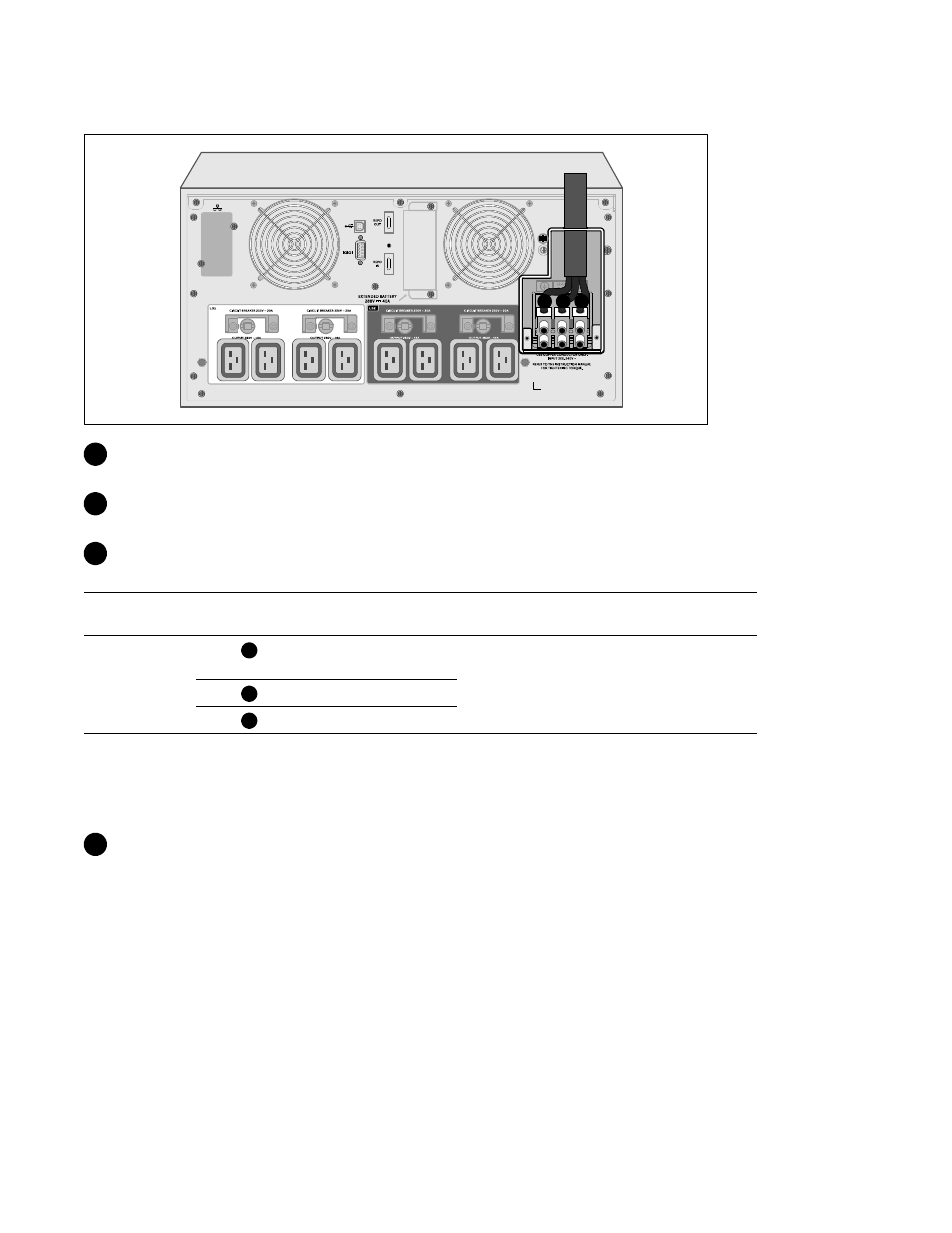

Instalación de los cables a tierra y de salida
1 2 3
4 Tire del cable de entrada a través del conducto, dejando unos 2 pies (0.5m) de cable expuesto. Sujete
una conexión de metal flexible al extremo del conducto.
5 Introduzca el conducto a través del cableado de entrada de acceso y conecte el conducto adecuado
para el panel. Pele 0.5” (1.5 cm) de aislante del extremo de cada cable de acometida.
6 Conecte los cables de entrada y a tierra al bloque de terminales de acuerdo a las Especificaciones de
cableado del UPS de la siguiente tabla.
Función del
Cableado
Posición del
terminal
Función del cable del
UPS
Valores del tamaño del
cable para terminales *
Torsión de tensión
Entrada
1
Puesta a tierra de
entrada
16--35 mm 2
(8--2 AWG)
1.7 Nm (15 lb--in)
2
En L2/Neutral
3
L1 pulg
* Use un mínimo:
S 8 AWG para cable de puesta a tierra de equipo, 75_C mínimo cable de cobre
S 4 AWG para cables de línea de entrada y neutro, 75_C mínimo cable de cobre
7 Vuelva a colocar la cubierta del bloque terminal.
