Español | 49
Bosch Power Tools 1 609 929 V11 | (23.8.11)
En caso de estar dañado el cable de conexión, éste solamente
deberá hacerse reparar en un taller de servicio autorizado
Bosch.
Observación para aquellos productos que no son de venta en
GB:
ATENCIÓN: Para su seguridad es necesario conectar el en-
chufe de la herramienta eléctrica con el cable de prolonga-
ción. El enchufe de empalme del cable de prolongación debe-
rá ser o ir revestido de goma y estar protegido contra
salpicaduras de agua. El cable de prolongación deberá utili-
zarse con un seguro contra tracción.
Montaje y tensado de la cadena de sierra
f Únicamente después de haberla montado por completo
conecte a la red la sierra de cadena.
f Al manipular en la cadena de sierra utilice siempre unos
guantes de protección.

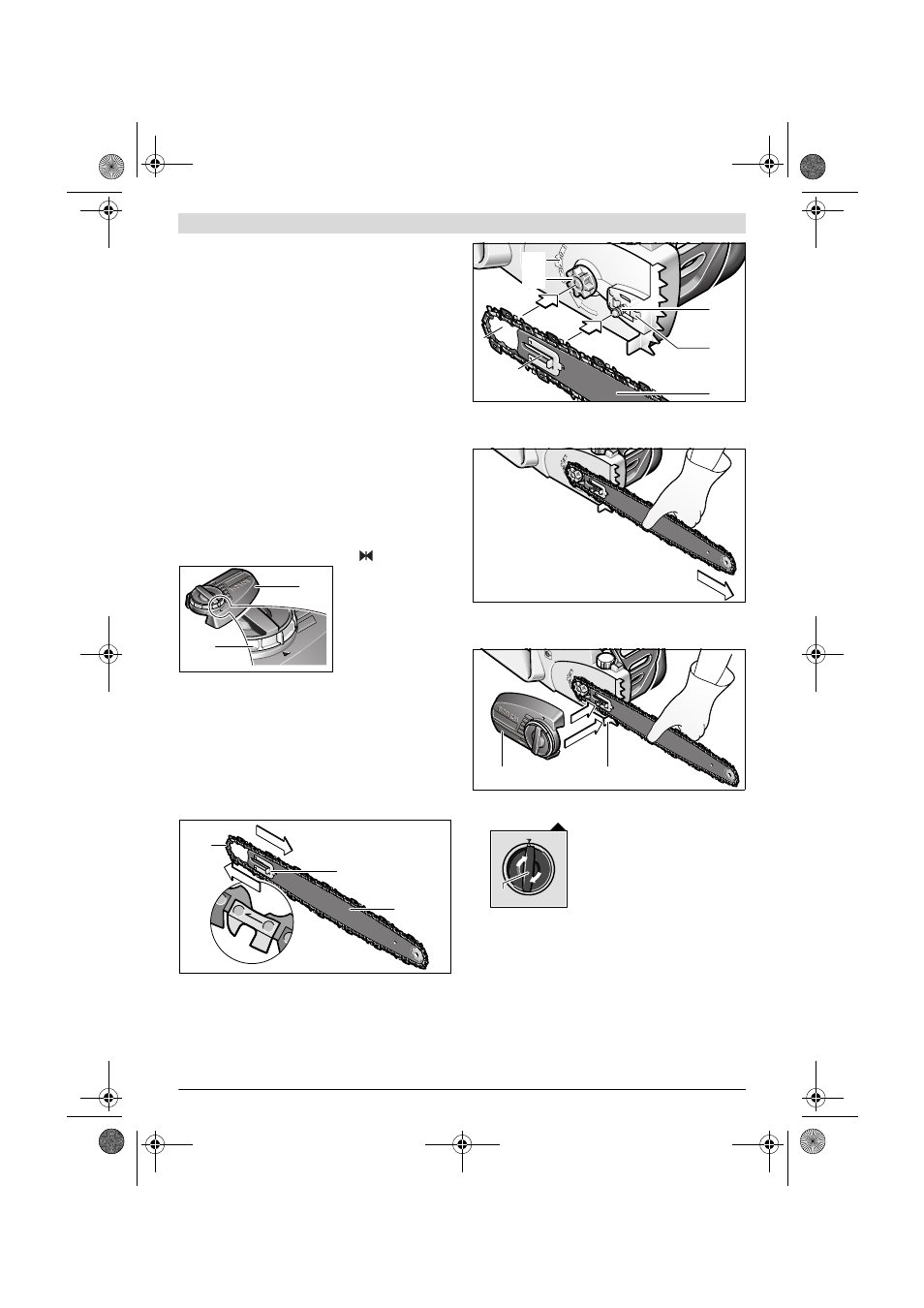

Montaje de la espada y de la cadena de sierra
(ver figura A)
– Desembale con cuidado todas las piezas.
– Haga coincidir la punta de la flecha del anillo tensor de la
cadena 13 con aquella de la tapa 15 ( ).
– Deposite la sierra de cadena sobre una superficie plana.
f Solamente utilice cadenas de sierra con un grosor del
elemento de arrastre (ancho de la ranura) de 1,3 mm.
– Inserte la cadena de sierra 10 en la ranura periférica de la
espada 11. Observe en ello el sentido de marcha correcto
de la cadena de sierra que deberá coincidir con aquel que
indica el símbolo 17. Asegúrese que el tope para tensado
de la cadena 22 quede mirando hacia fuera. Para facilitar
el montaje de la cadena de sierra 10 mantenga la espada
11 en posición vertical.
– Coloque los eslabones de la cadena en torno a la rueda de
cadena 18 y monte la espada 11 de manera que los resal-
tes-guía de la espada 20 situados a ambos lados del perno
de sujeción 21 queden alojados en el agujero alargado de
la espada 11.
– Verifique que todas las piezas estén correctamente aloja-
das y mantenga en esa posición la espada junto con la ca-
dena de sierra.
– Monte la tapa 15 cuidando que quede bien colocada y ase-
gúrese que el perno de retención de la cadena 23 quede
alojado en la ranura-guía prevista para tal fin en la tapa 15.
– Apriete ligeramente la tapa 15 con el botón de sujeción
14.
– La cadena de sierra no está tensada todavía. El tensado de
la cadena de sierra se realiza según se indica en el párrafo
“Tensado de la cadena de sierra”.
Tensado de la cadena de sierra (ver figuras A y C)
Verifique la tensión de la cadena antes de comenzar a traba-
jar, después de los primeros cortes, y cada 10 minutos duran-
te el trabajo normal. Especialmente si la cadena de sierra es
nueva, tendrá que contarse al principio con un mayor alarga-
miento de la misma.
15
13
11
22
10
17
18
20
11
21
23 15
14
