36 | Français

1 609 929 V11 | (23.8.11)

Bosch Power Tools

Contrôle du modèle type de l’union européenne n°

3400653.02 CE effectué par l’office de contrôle notifié n°

2140, KEMA Quality GmbH Dresden.

2000/14/CE : Niveau d’intensité acoustique garanti

105 dB(A).

Procédures d’évaluation de la conformité conformément à

l’annexe V.
Catégorie des produits : 6
Dossier technique (2006/42/CE, 2000/14/CE) auprès de :

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.07.2011

Montage

Pour votre sécurité

f

Attention ! Avant d’effectuer tout travail de mainte-

nance ou de nettoyage, arrêter l’outil électroportatif et

retirer la fiche de secteur de la prise de courant. Ceci

vaut également lorsque le câble électrique est endom-

magé, cisaillé ou emmêlé.

f

Attention ! Ne touchez pas la chaîne en rotation.

f

En aucun cas n’utiliser la tronçonneuse à chaîne lors-

que des personnes, des enfants ou des animaux se

trouvent à proximité, ni après avoir consommé de l’al-

cool, des drogues ou avoir pris des tranquillisants.

Pour des raisons de sécurité, l’outil électroportatif est équipé

d’une double isolation et ne nécessite pas de prise de terre. La

tension de service est de 230 V CA, 50/60 Hz (pour les pays

hors de l’Union européenne 240 V suivant la version). N’utili-

sez que des rallonges électriques homologuées. Pour des ren-

seignements supplémentaires, contactez le Service Après-

Vente autorisé.
Au cas où une rallonge devrait être utilisée pour travailler avec

la tronçonneuse à chaîne, les sections de conducteur suivan-

tes sont nécessaires :
– 1,5 mm

2

min. jusqu’à une longueur de 50 m max.

– 2,5 mm

2

min. jusqu’à une longueur de 100 m max.

Remarque : Au cas où une rallonge devrait être utilisée, celle-

ci doit disposer, conformément à la description figurant dans

les instructions de sécurité, d’un câble de protection de terre

raccordé à la terre de l’installation électrique par l’intermé-

diaire de la fiche.
Lorsque des dévidoirs sont utilisés, ceux-ci doivent être dé-

roulés.

Seules les rallonges de type H07 RN-F ou IEC (60245 IEC 66)

doivent être utilisées.
En cas de doute, consultez un électricien de formation ou le

Service Après-Vente Bosch le plus proche.
f

PRECAUTION : Des rallonges non conformes aux ins-

tructions peuvent être dangereuses. Les versions de

câble de rallonge, fiche et accouplement doivent être

étanches à l’eau et autorisées pour l’extérieur.

Les connexions de câble doivent être sèches et ne pas repo-

ser sur le sol.
Pour plus de sécurité, il est recommandé d’utiliser un disjonc-

teur différentiel avec un courant de défaut de 30 mA maxi-

mum. Avant chaque utilisation de la machine, contrôlez ce

disjoncteur différentiel.
Si le câble d’alimentation est endommagé, il ne doit être répa-

ré que dans un atelier agréé Bosch.
Remarque concernant les produits non commercialisés en

GB :

ATTENTION : Pour votre propre sécurité, il est nécessaire

que la fiche montée sur l’outil électroportatif soit raccordée à

la rallonge. Le dispositif de couplage de la rallonge doit être

protégé des projections d’eau, être en caoutchouc ou être re-

couvert de caoutchouc. La rallonge doit être utilisée avec un

serre-câble.

Montage et tension de la chaîne

f

Ne branchez la tronçonneuse à chaîne sur le réseau de

électrique qu’après avoir fini complètement le monta-

ge.

f

Portez toujours des gants de protection pour manier

les lames de scie.

Montage du guide et de la chaîne (voir figure A)
– Retirez avec précaution toutes les pièces de l’emballage.

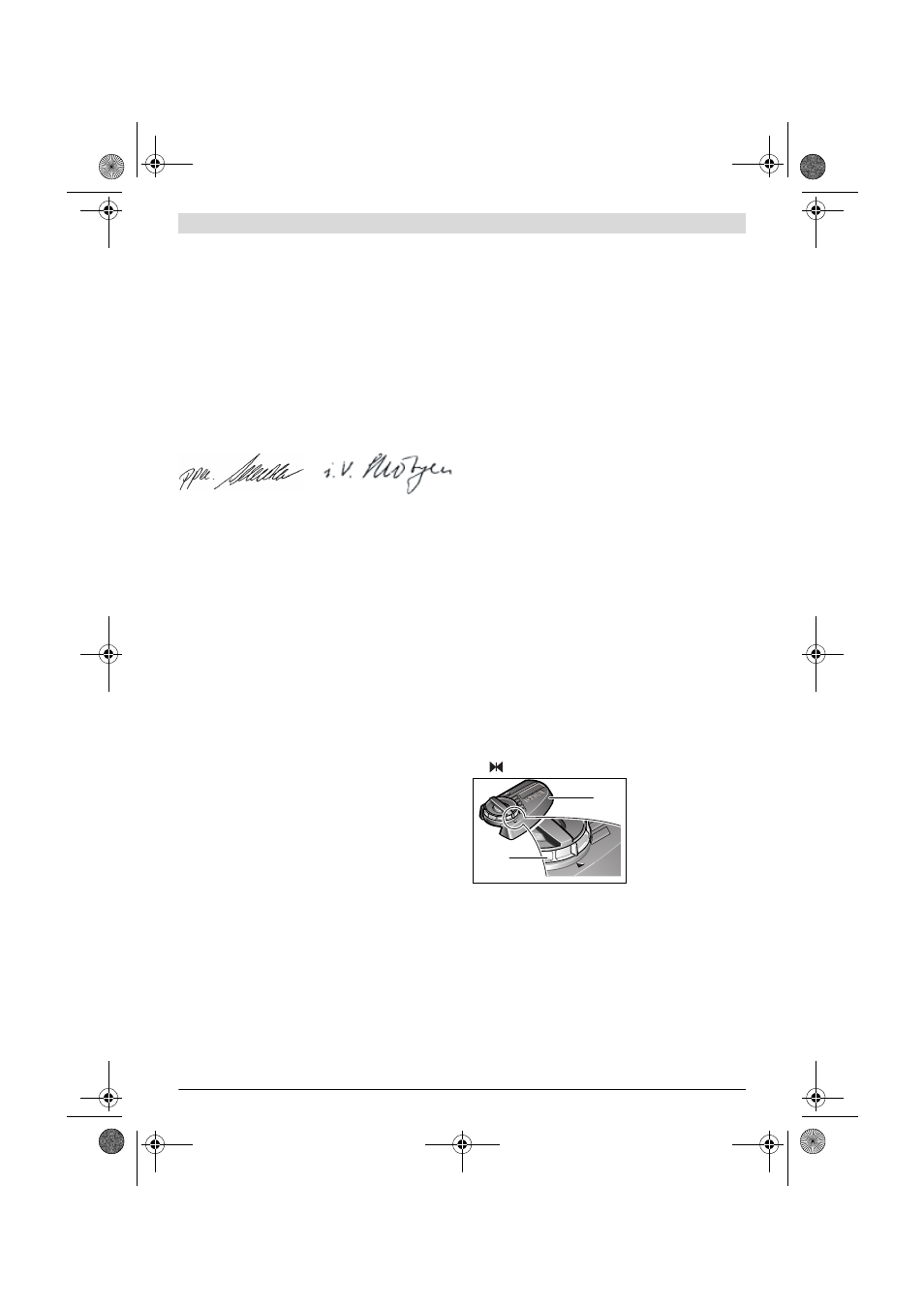

– Faites en sorte que les deux flèches se trouvant sur la ba-

gue de tension de chaîne 13 et sur le capot 15 coïncident

( ).

– Déposez la tronçonneuse à chaîne sur une surface plane.

f

N’utilisez que des chaînes d’une épaisseur de maillons

(largeur de la rainure) de 1,3 mm.

– Montez la chaîne 10 dans la rainure périphérique du guide

11. Veillez au bon sens de rotation, comparez la chaîne

avec le symbole sens de rotation 17. Assurez-vous que la

came de chaîne 22 soit dirigée vers l’extérieur. Pour facili-

ter le montage de la chaîne 10, tenez le guide 11 en posi-

tion verticale.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

15

13
