Polski | 95
Bosch Power Tools 1 618 C00 62X | (27.8.12)
Dane techniczne
Montaż
Wkładanie/wymiana baterii
Urządzenie pomiarowe posiada dwa niezależne obwody elektryczne:
Pomiar kąta nachylenia wraz z wyświetlaczem zasilany jest inną baterią niż
laser.
Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii
alkaliczno-manganowych.
f Jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć
z niego baterie. Mogą one przy dłuższym nieużywaniu ulec korozji i się
rozładować.
Wkładanie/wymiana baterii dla pomiaru kąta nachylenia
Ostrożnie wyjąć z urządzenia pomiarowego pokrywkę wnęki na baterie 7
wraz z mocowaniem baterii. Należy przy tym uważać, aby nie uszkodzić
przewodu przyłączeniowego baterii ani pokrywki wnęki na baterię.
Poważniejsze uszkodzenia powierzchni przyłożeniowych pokrywki wnęki
na baterię 7 mogą mieć wpływ na błędy w pomiarach.
Ponownie podłączyć baterię do mocowania baterii, zwracając uwagę na
właściwe ułożenie biegunów. Po wymianie baterii umieścić pokrywkę wraz
z mocowaniem w taki sposób w urządzeniu pomiarowym, aby nie
przytrzasnąć przewodu przyłączeniowego.
Przy pierwszym włączeniu funkcji pomiaru kąta nachylenia po dokonanej
wymianie baterii zaświecają się wszystkie elementy wyświetlacza na
sekundę i rozbrzmiewa sygnał dźwiękowy. Wszystkie zapamiętane
ustawienia (funkcje pomiaru, ustawione jednostki pomiarowe) ulegają
podczas wymiany baterii skasowaniu.
Gdy zaświeci się wskaźnik wyładowania baterii d, baterię należy wymienić.

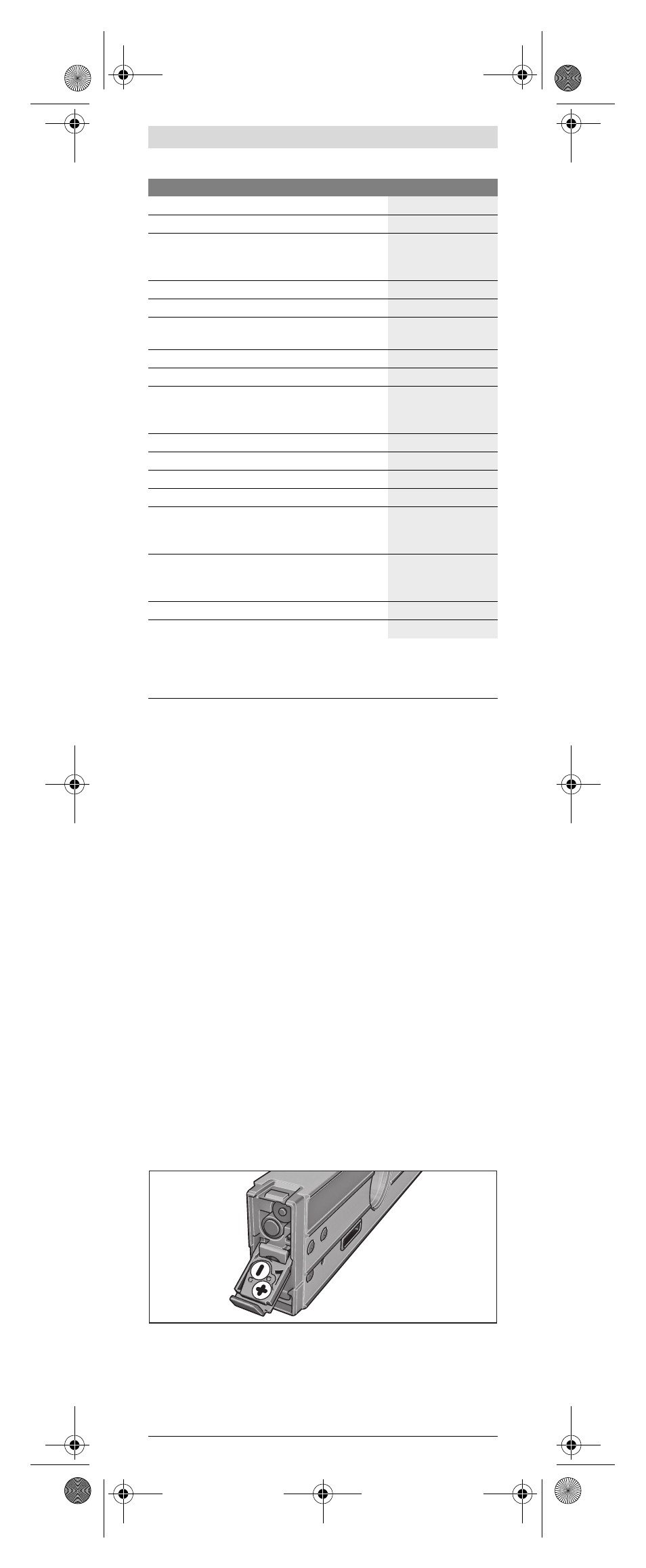

Wkładanie/wymiana baterii dla lasera
Otworzyć wnękę na baterie 20 i wstawić baterie. Przy wkładaniu należy
zwrócić uwagę na prawidłową biegunowość – postępować zgodnie ze sche-
matem umieszczonym na wewnętrznej stronie pokrywki wnęki na baterie.
Jeżeli laser nie świeci się, baterie należy wymienić.
Wskazówka: Wskaźnik wyładowania baterii d na wyświetlaczu nie odnosi
się do baterii lasera.
Cyfrowy miernik nachylenia kąta GIM 60 L
Numer katalogowy 3 601 K76 300
Zakres pomiaru 0
–360° (4 x 90°)
Dokładność pomiaru
– 0°/90°
– 1° –89°
±0,05°
±0,2°
Zakres pracy lasera 1) 30 m
Dokładność niwelacyjna lasera
±0,5 mm/m
Odstęp otworu wyjściowego wiązki
– Dolna
krawędź urządzenia pomiarowego 24 mm
Klasa lasera 2
Typ lasera 635 nm, <1 mW
Średnica plamki lasera (przy 25
°C) ok.
– w odległości 5 m
– w odległości 10 m
3,5 mm
6 mm
Temperatura pracy
–10 °C...+50 °C
Temperatura przechowywania
–20 °C...+70 °C
Relatywna wilgotność powietrza maks. 90 %
Przyłącze statywu 1/4"
Baterie
– Pomiar kąta nachylenia
– Praca lasera
1 x 9 V 6LR61
2 x 1,5 V LR03 (AAA)
Czas pracy ok.
– Pomiar kąta nachylenia
– Praca lasera
300 h
20 h
Ciężar odpowiednio do EPTA-Procedure 01/2003 0,9 kg
Wymiary (długość x szerokość x wysokość) 600 x 27 x 59 mm
1) Zasięg pracy może się zmniejszyć przez niekorzystne warunki otoczenia (np. bez-
pośrednie promienie słoneczne).
Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 23, znajdujący
się na tabliczce znamionowej.
