108 | Slovensky
1 618 C00 62X | (27.8.12) Bosch Power Tools
Technické údaje
Montáž
Vkladanie/výmena batérií
V meracom prístroji existujú dva navzájom oddelené prúdové obvody:
Meranie sklonu vrátane displeja sa napája z inej batérie ako sa napája laser.
Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-
mangánových batérií.
f Keď merací prístroj nebudete dlhší čas používať, vyberte z neho
batérie. Počas dlhšieho skladovania meracieho prístroja môžu batérie
skorodovať a samočinne sa vybiť.
Vkladanie/výmena batérie pre meranie sklonu
Opatrne demontujte viečko priehradky na batérie 7 s držiakom batérie z
meracieho prístroja. Dávajte pozor na to, aby sa pritom nepoškodil pripájací
káblik batérie ani viečko priehradky na batérie. Väčšie poškodenie dosada-
cích plôch viečka priehradky na batérie 7 môže spôsobiť chybné merania.
Pripojte batériu pólovo správne k držiaku batérie. Do meracieho prístroja
založte viečko priehradky na batérie s držiakom batérií tak, aby ste
nepricvikli pripájací káblik.
Pri prvom zapnutí merania sklonu po výmene batérie sa na 1 sekundu
rozsvietia všetky prvky displeja a zaznie zvukový signál. Všetky hodnoty
uložené do pamäte (meracia funkcia, nastavená meracia jednotka) sa pri
výmene batérie vymažú.
Keď sa rozsvieti Výstraha slabej batérie d, treba batériu vymeniť.

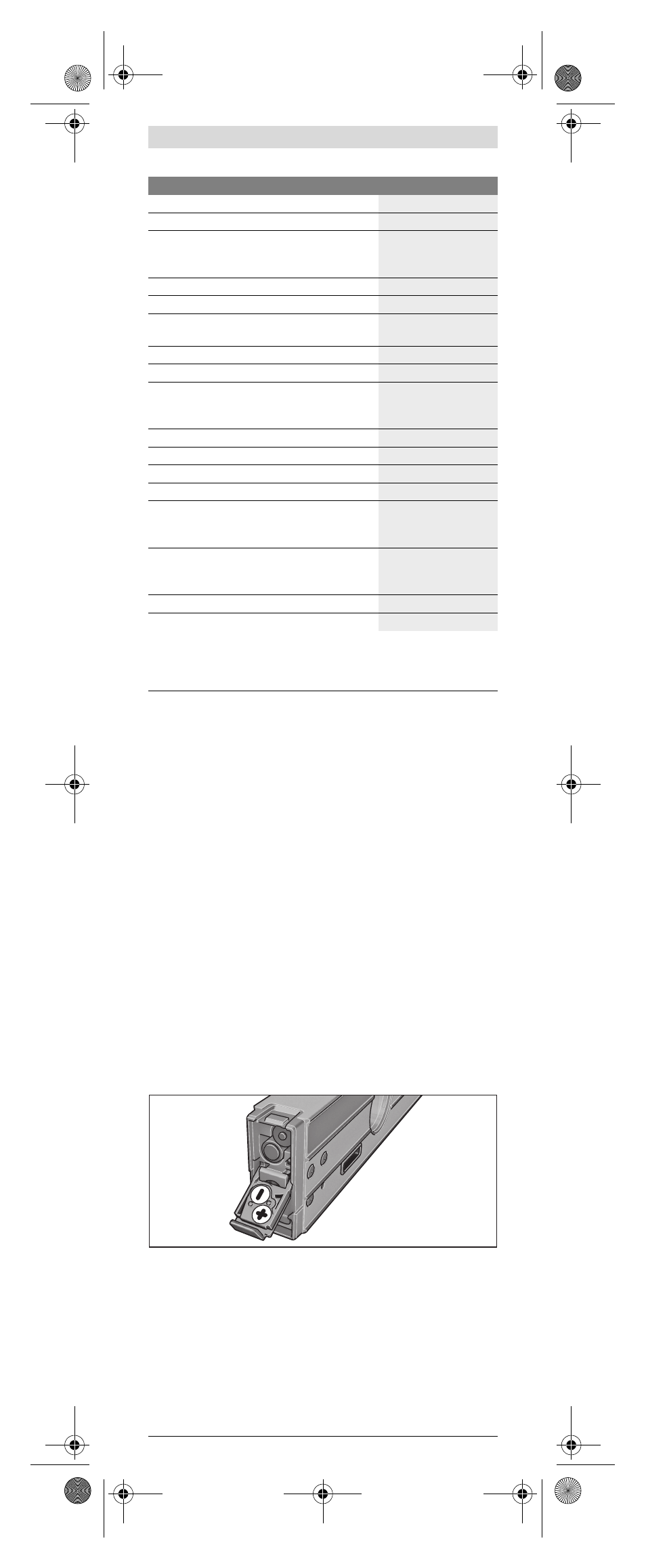

Vkladanie/výmena batérií pre laser
Odklopte viečko priehradky na batérie 20 a vložte batérie. Dajte pritom
pozor na správne pólovanie podľa vyobrazenia na vnútornej strane viečka
priehradky na batérie.
Keď už laser nesvieti, je potrebné batérie vymeniť.
Upozornenie: Výstraha slabej batérie d na displeji sa nevzťahuje na batérie
pre laser.
f Vypnite laser bezpodmienečne predtým, ako budete meniť batérie.
Neúmyselne zapnutý laser by mohol spôsobiť oslepenie osôb.
Nahrádzajte vždy všetky batérie určené pre laserovú prevádzku súčasne.
Pri jednej výmene používajte len batérie jedného výrobcu a vždy také, ktoré
majú rovnakú kapacitu.
Digitálny sklonomer GIM 60 L
Vecné číslo 3 601 K76 300
Merací rozsah 0
–360° (4 x 90°)
Presnosť merania
– 0°/90°
– 1° –89°
±0,05°
±0,2°
Pracovný dosah lasera 1) 30 m
Presnosť nivelácie lasera
±0,5 mm/m
Vzdialenosť výstupného otvoru lasera
– dolná
hrana meracieho prístroja 24 mm
Laserová trieda 2
Typ lasera 635 nm, <1 mW
Priemer laserového lúča (pri teplote 25
°C) cca
– vo vzdialenosti 5 m
– vo vzdialenosti 10 m
3,5 mm
6 mm
Prevádzková teplota
–10 °C...+50 °C
Skladovacia teplota
–20 °C...+70 °C
Relatívna vlhkosť vzduchu max. 90 %
Statívové uchytenie 1/4"
Batérie
– Meranie sklonu
– Laserová prevádzka
1 x 9 V 6LR61
2 x 1,5 V LR03 (AAA)
Doba prevádzky cca
– Meranie sklonu
– Laserová prevádzka
300 h
20 h
Hmotnosť podľa EPTA-Procedure 01/2003 0,9 kg
Rozmery (dĺžka x šírka x výška) 600 x 27 x 59 mm
1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame
žiarenie slnečného svetla) zmenšiť.
Na jednoznačnú identifikáciu Vášho meracieho prístroja slúži sériové číslo 23 na
typovom štítku.
