ASRock Z77 Extreme6/TB4 Motherboard

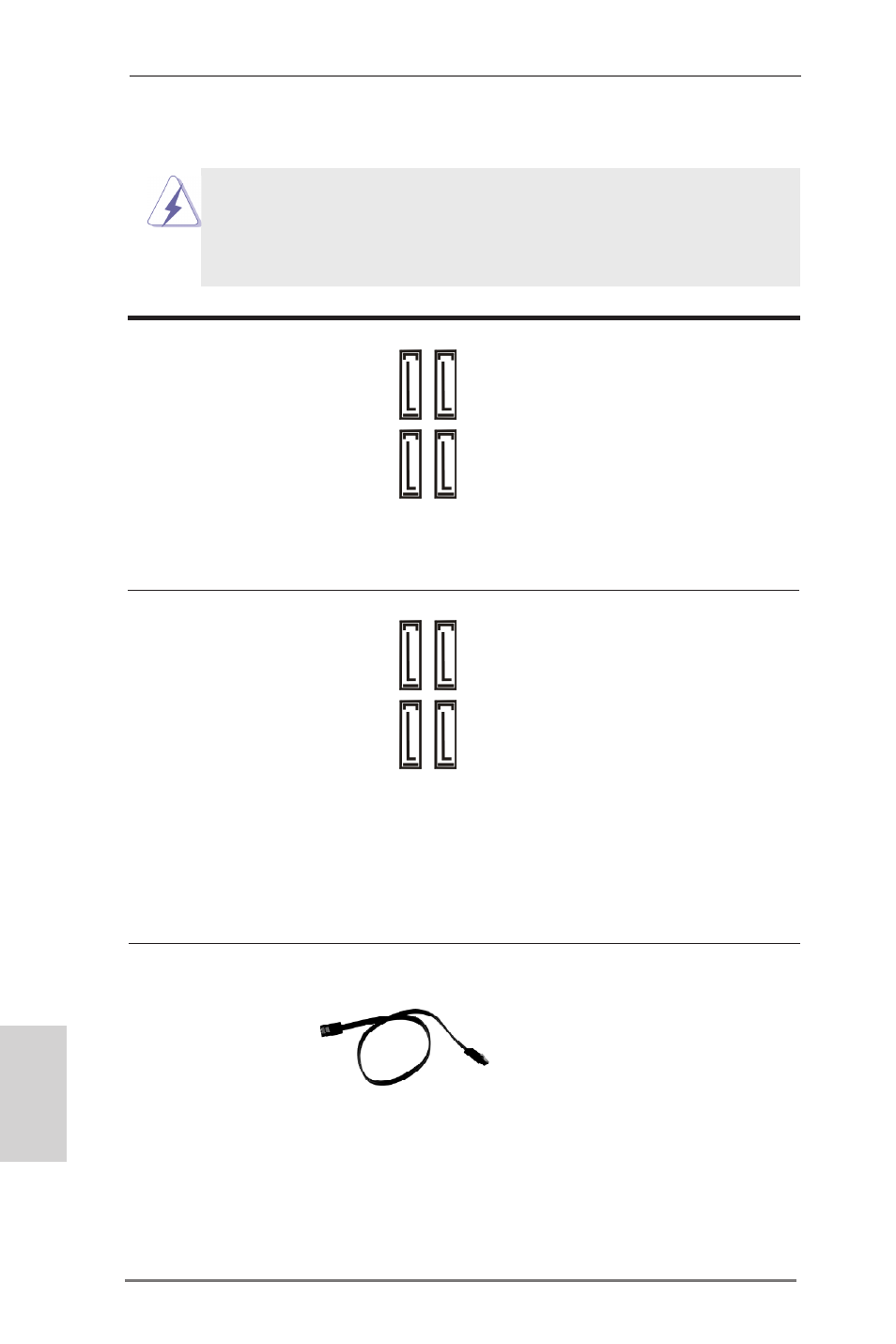

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi quattro connettori Serial
(SATA2_2_3: vedi p.2 Nr. 13) ATA2 (SATA2) supportano cavi
(SATA2_4_5: vedi p.2 Nr. 14) dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati fino a 3.0
Gb/s.
Serial ATA3 Connectors Questi quattro connettori Serial
(SATA3_A1_A2: vedi p.2 Nr. 11) ATA3 (SATA3) supportano cavi
(SATA3_0_1: vedi p.2 Nr. 12) dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fino a 6.0
Gb/s. Se si è collegata la porta
eSATA sull’I/O posteriore, la
SATA3_A2 interna non
funziona.
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_A1
SA
TA3_1 SA
TA3_A2
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
