ASRock Z77 Extreme6/TB4 Motherboard
177

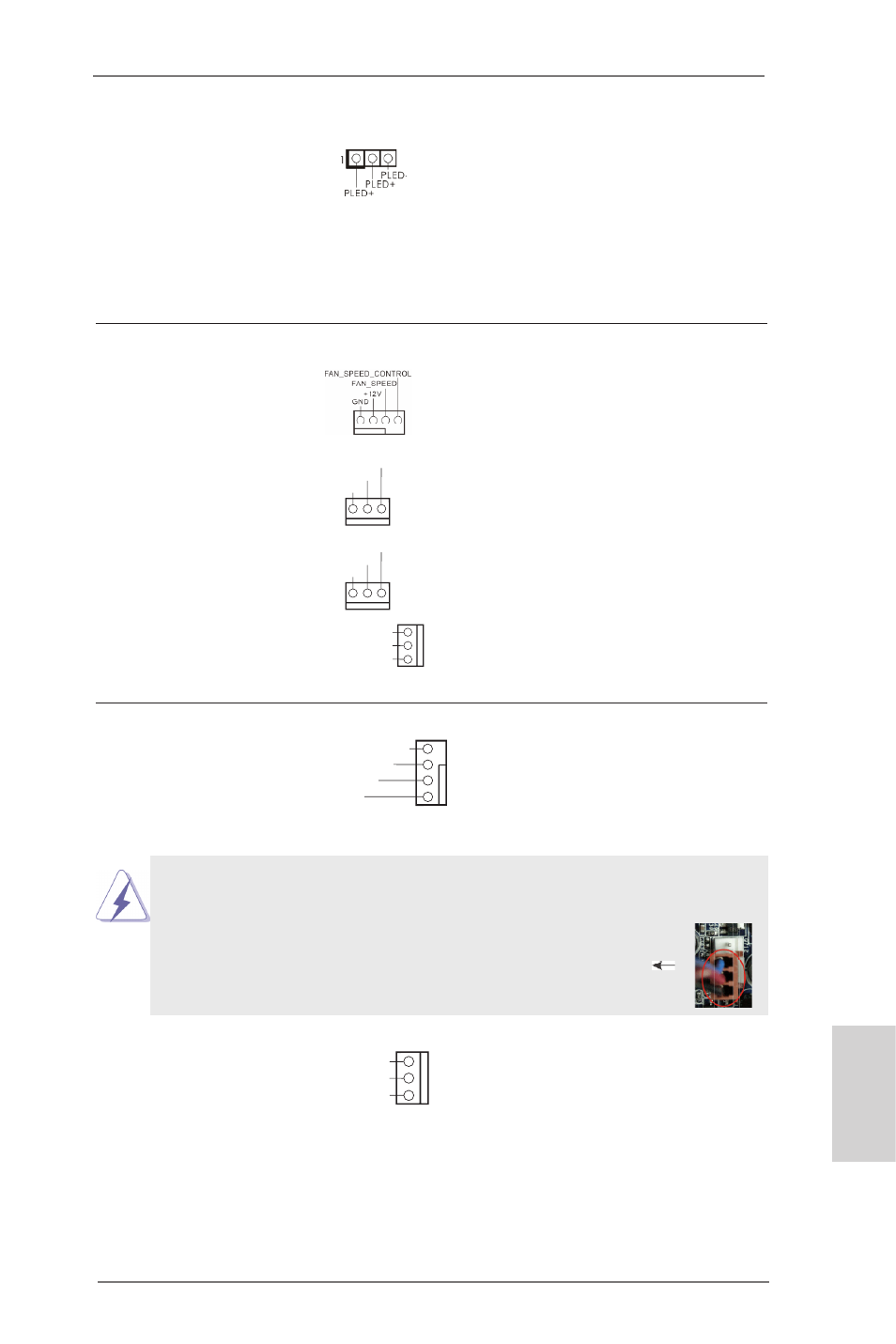

電源指示燈連接排針 請將機箱電源指示燈連接到這一
(3 針 PLED1) 排針，以指示系統電源狀態。當
( 見第 2 頁第 18 項 ) 系統正在運行時，LED 指示燈亮。
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S3/S4 或 S5 模式
( 關機 ) 下，LED 指示燈會熄滅。
機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，
(4 針 CHA_FAN1) 並讓黑線與接地的針腳相接。
( 見第 2 頁第 23 項 ) CHA_FAN1, CHA_FAN2 和
CHA_FAN3 支持風扇控制。
(3 針 CHA_FAN2)
( 見第 2 頁第 41 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 24 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 9 項 )
CPU 風扇接頭 請將 CPU 風扇連接線接到這個接
(4 針 CPU_FAN1) 頭，讓黑線與接地的針腳相接。
( 見第 2 頁第 3 項 )
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
(3 針 CPU_FAN2)
( 見第 2 頁第 4 項 )
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
2
3
1
