ASRock Z77 Extreme6/TB4 Motherboard
131

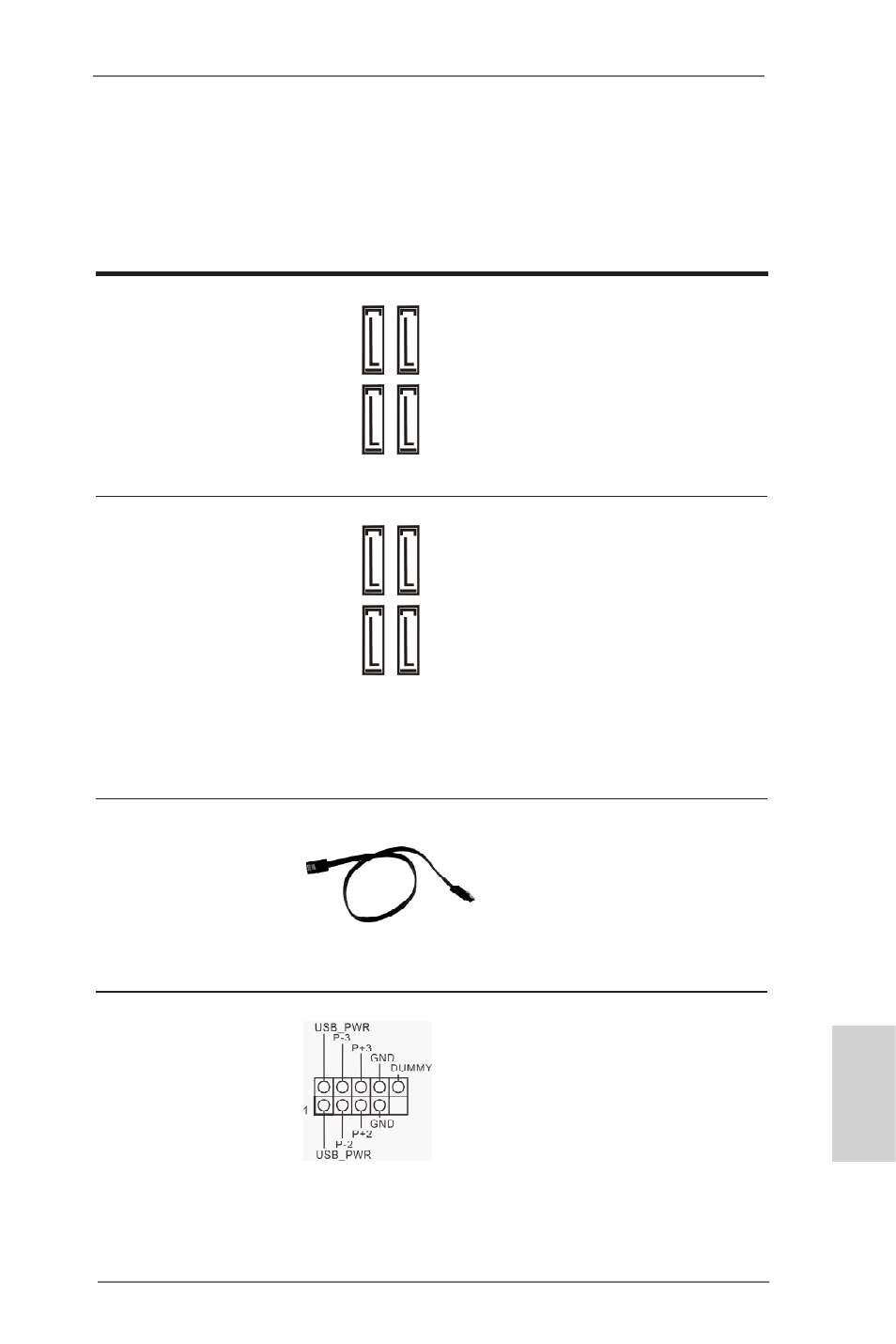

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_2_3: bkz. s.2, No. 13) konektör, dahili depolama
(SATA2_4_5: bkz. s.2, No. 14) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)
(SATA3_A1_A2: bkz. s.2, No. 11) konektör, dahili depolama
(SATA3_0_1: bkz. s.2, No. 12) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir. Arka
G/Ç’deki eSATA bağlantı
noktasında bağlantı varsa, iç
SATA3_A2 çalışmayacaktır.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı)
diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_A1
SA
TA3_1 SA
TA3_A2
USB 2.0 Fişleri G/Ç panelindeki varsayılan iki
(9-pinli USB_2_3) USB 2.0 portundan başka, bu
(bkz. s.2 No. 25)
anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
Türkçe
