ASRock Z77 Extreme6/TB4 Motherboard

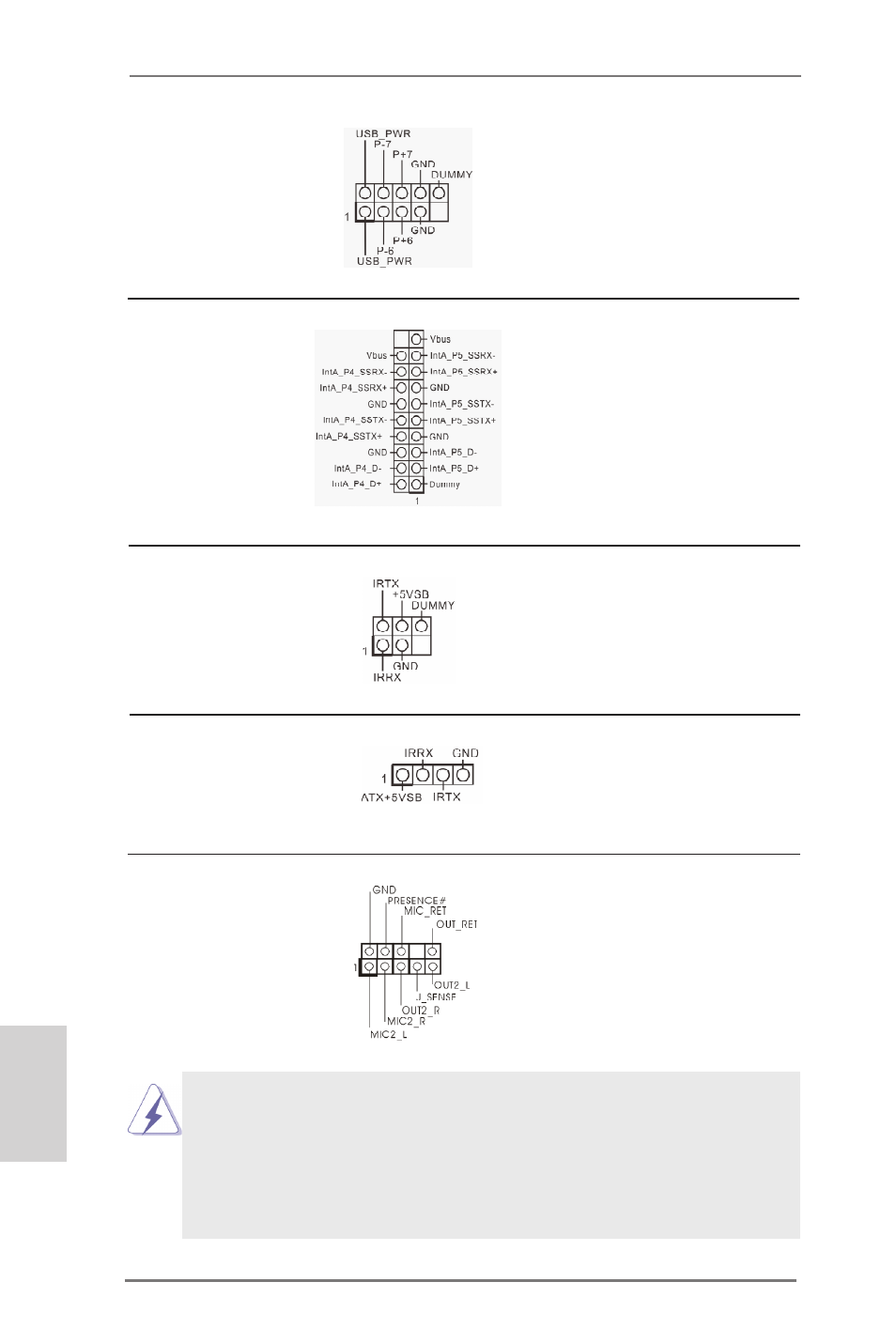

USB 3.0 擴充接頭

除了位於 I/O 面板的四個 USB

(19 針 USB3_4_5)

3.0 接口之外，這款主機板有一

( 見第 2 頁第 8 項 )

組 USB 3.0 接針。這組 USB 3.0

接針可以支援兩個 USB 3.0 接口

。

(9 針 USB_6_7)

( 見第 2 頁第 27 項 )

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 28 項 )

紅外線模組接頭

這個接頭支援一個選配的模組 ,

(5 針 IR1)

可用來無線傳輸和接收紅外線。

( 見第 2 頁第 30 項 )

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)
( 見第 2 頁第 32 項 )

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
