160
ASRock Z77 Extreme6/TB4 Motherboard

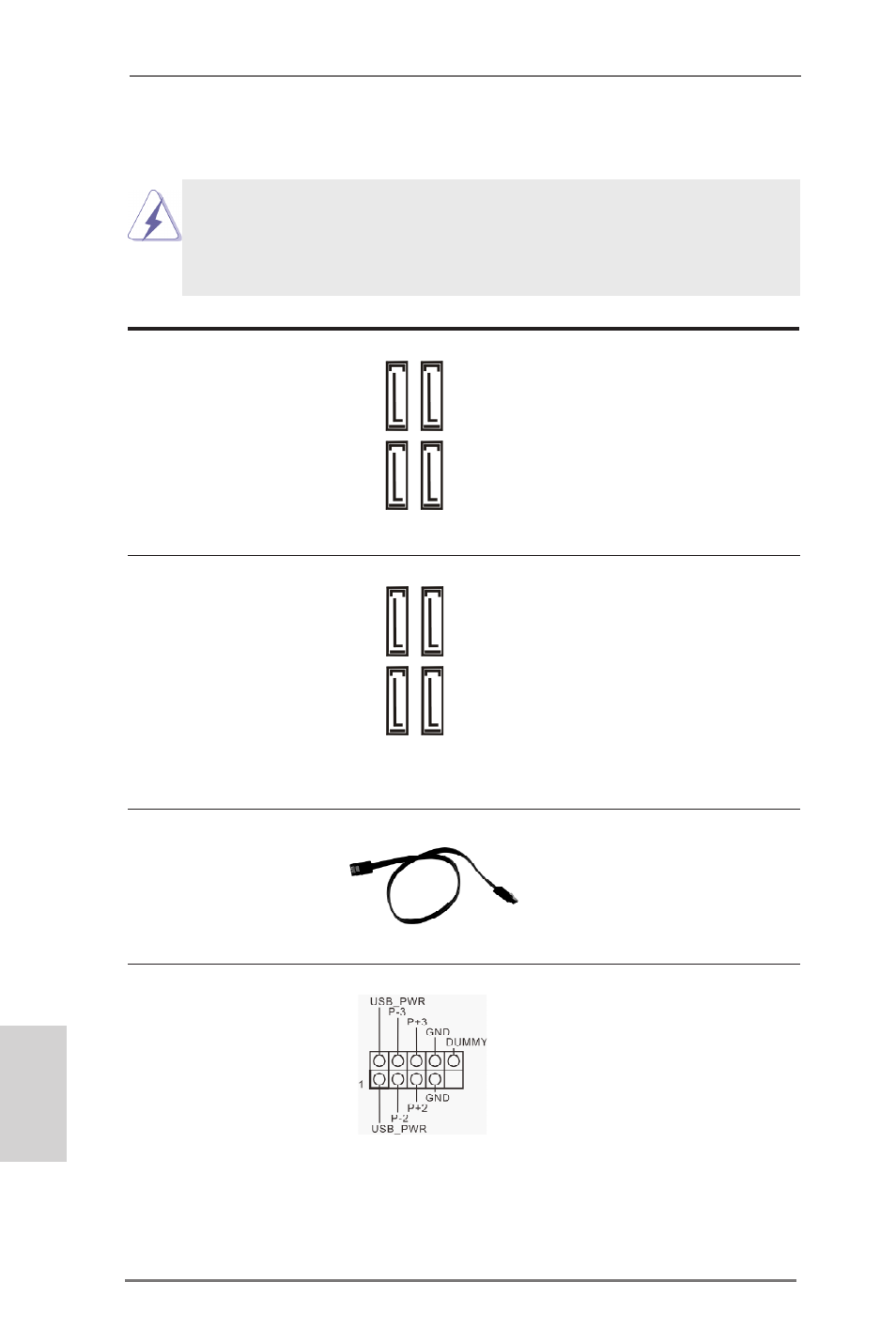

1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA2 コネクタ これら 4 本のシリアル ATA2 (SATA2）
SATA2_2_3: ページ 2, コネクタは内蔵ストレーデバイスに使用
アイテム 13 を参照 する SATA データケーブルに対応して
SATA2_4_5: ページ 2, います。現在の SATA2 インタフェース
アイテム 14 を参照 の最大データ転送速度は 3.0Gb/s で
す。
シリアル ATA3 コネクタ これら 4 本のシリアル ATA3 (SATA3）
SATA3_A1_A2: ページ 2, コネクタは内蔵ストレーデバイスに使用
アイテム 11 を参照 する SATA データケーブルに対応して
SATA3_0_1: ページ 2, います。現在の SATA3 インタフェース
アイテム 12 を参照 の最大データ転送速度は 6.0Gb/s で
す。 背面入出力上の eSATA ポート
が接続されている場合、内部
SATA3_A2 は機能しません。
シリアル ATA（SATA） SATA データケーブルのどちらかの端
データケーブル（オプション） をマザーボードの SATA / SATA2 /
SATA3 ハードディスク、または SATA2
/ SATA3 コネクタに接続できます。
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_A1
SA
TA3_1 SA
TA3_A2
USB 2.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(9 ピン USB_2_3) USB 2.0 ポート以外に、このマザーボ
ページ２, アイテム 25 を参照 ードに 3 つの USB 2.0 ヘッダが搭載
されています。それぞれの USB 2.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
日本語
