ASRock Z77 Extreme6__TB4 - Manual (Page 161)

ASRock Z77 Extreme6/TB4 Motherboard
161

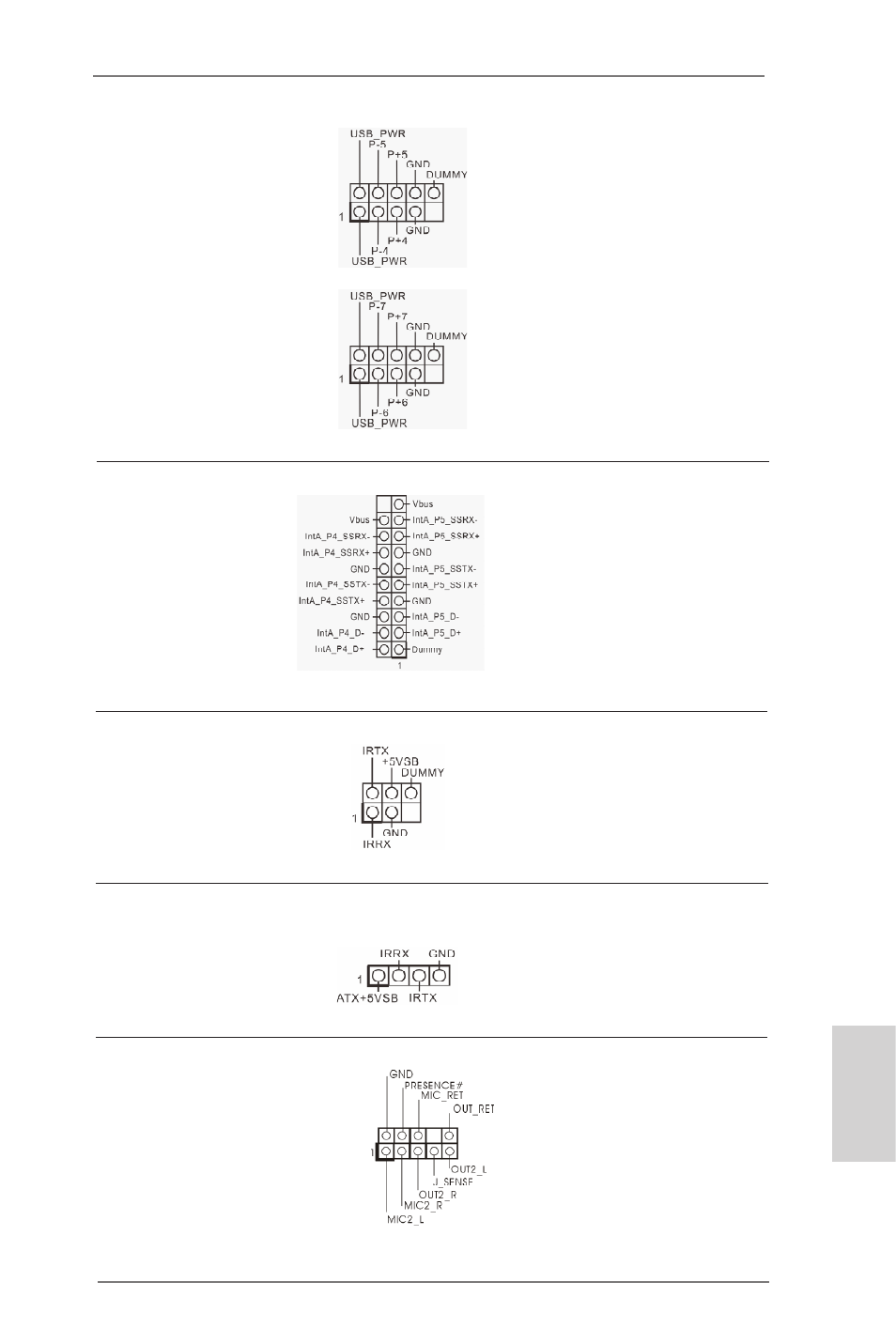

USB 3.0 ヘッダ I/O パネルには、デフォルトの 4 つの
(19 ピン USB3_4_5) USB 3.0 ポート以外に、このマザーボ
ページ２, アイテム 8 を参照 ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部の接続
(4 ピン CIR1) に使用することができます。
ページ２, アイテム 28 を参照
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1) ジュールに対応します。
ページ２, アイテム 30 を参照
(9 ピン USB_4_5)
ページ２, アイテム 26 を参照
(9 ピン USB_6_7)
ページ２, アイテム 27 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1) 利な接続とコントロールを可能にする
ページ２, アイテム 32 を参照 フロンとオーディオパネルのためのイン
ターフェイスです。
日本語
