ASRock Z77 Extreme6/TB4 Motherboard
189

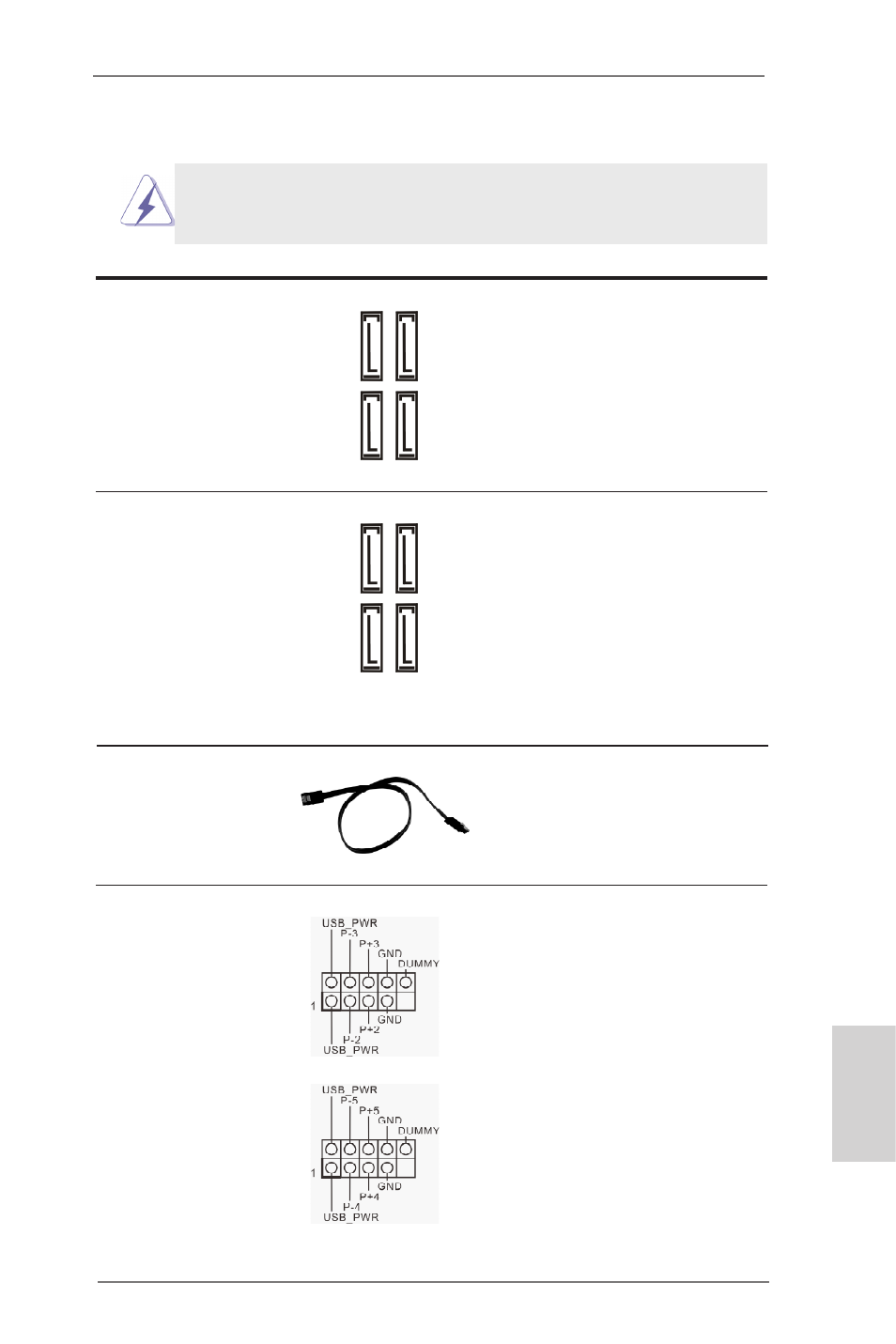

Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線 接 SATA/SATA2/SATA3 硬碟或者
( 選配 ) 主機板上的 SATA2/SATA3 接口。
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_2_3: 見第 2 頁第 13 項 ) (SATA2) 接口支援 SATA 數據線
(SATA2_4_5: 見第 2 頁第 14 項 ) 作為內部儲存設置。目前 SATA2
界面理論上可提供高達 3.0Gb/s
的數據傳輸速率。
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_A1_A2: 見第 2 頁第 11 項 ) (SATA3) 接口支援 SATA 數據線
(SATA3_0_1: 見第 2 頁第 12 項 ) 作為內部儲存設置。目前 SATA3
界面理論上可提供高達 6.0Gb/s
的數據傳輸速率。如果後面 I/O
上的 eSATA 端口已連接，内部
SATA3_A2 將不起作用。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_A1
SA
TA3_1 SA
TA3_A2
USB 2.0 擴充接頭 除了位於 I/O 面板的兩個 USB
(9 針 USB_2_3) 2.0 接口之外，這款主機板有三
( 見第 2 頁第 25 項 ) 組 USB 2.0 接針。每組 USB 2.0
接針可以支援兩個 USB 2.0 接口
。
(9 針 USB_4_5)
( 見第 2 頁第 26 項 )
