ASRock Z77 Extreme6/TB4 Motherboard
75

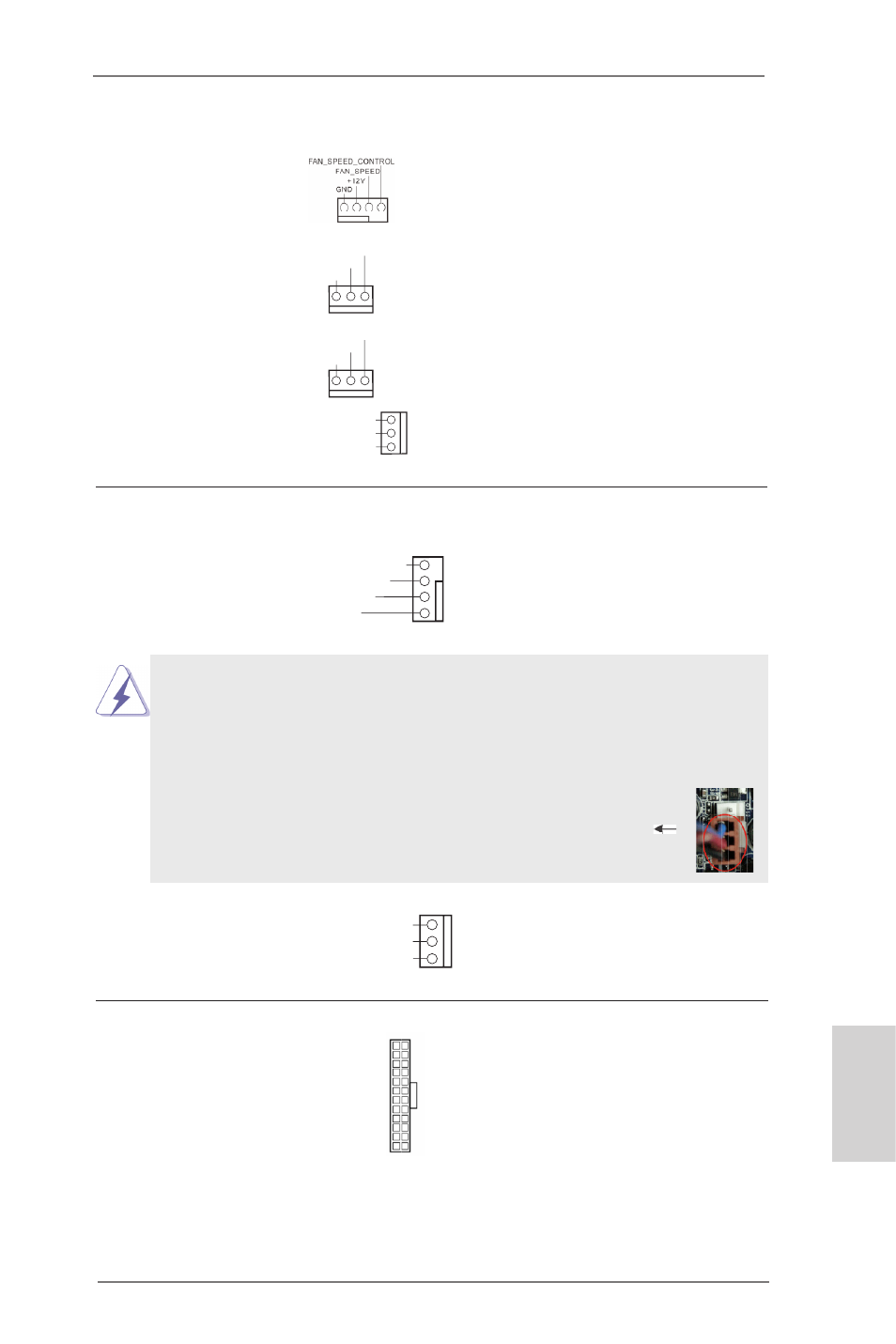

Connecteur du ventilateur Veuillez connecter le câble de
de l’UC ventilateur d’UC sur ce
(CPU_FAN1 br. 4) connecteur et brancher le fil
(voir p.2 No. 3) noir sur la broche de terre.
Bien que cette carte mère offre un support de (Ventilateur silencieux
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut
bien fonctionner même sans la fonction de commande de vitesse du
ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3
broches au connecteur du ventilateur de CPU sur cette carte mère,
veuillez le connecter aux broches 1-3.
(CPU_FAN2 br. 3)
(voir p.2 No. 4)
Installation de ventilateur à 3 broches
Broches 1-3 connectées
Connecteur pour châssis et ventilateur Branchez les câbles du
(CHA_FAN1 br. 4) ventilateur aux connecteurs
(voir p.2 No. 23) pour ventilateur et faites
correspondre le fil noir à la
(CHA_FAN2 br. 3) broche de terre. CHA_FAN1,
(voir p.2 No. 41) CHA_FAN2 et CHA_FAN3
prennent en charge la fonction
(CHA_FAN3 br. 3) contrôle du ventilateur.
(voir p.2 No. 24)
(PWR_FAN1 br. 3)
(voir p.2 No. 9)
En-tête d’alimentation ATX Veuillez connecter l’unité
(ATXPWR1 br. 24) d’alimentation ATX sur cet en-
(voir p.2 No. 7) tête.
12
1
24
13
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
2
3
1
Français
