ASRock Z77 Extreme6/TB4 Motherboard
165

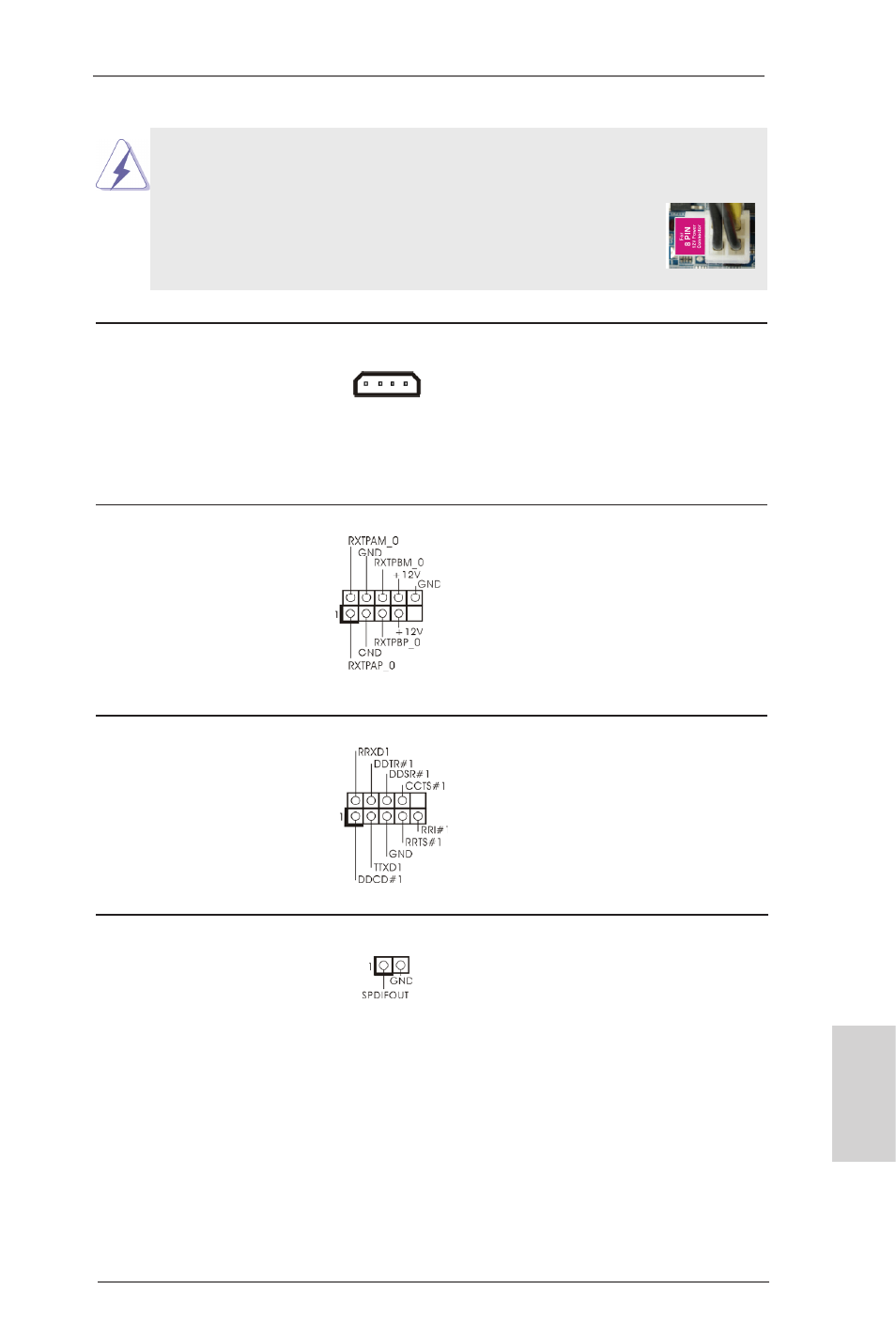

このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX
12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin
5 とともに差し込んでください。
4-Pin ATX 12V 電源の取り付け
8 5
4 1
SLI/XFIRE 電源コネクタ
(4 ピン SLI/XFIRE_POWER1)
ページ 2, アイテム 40 を参照
このコネクタを使用する必要はありません
が、2 つのグラフィックスカードがこのマ
ザーボードに同時に差し込まれていると
き、ハードディスクの電源コネクタに接続し
てください。
SLI/XFIRE_POWER1
IEEE 1394 ヘッダ I/O パネルには、デフォルトの 1 つの
(9 ピン FRONT_1394) IEEE 1394 ポート以外に、このマザー
ページ 2, アイテム 19 を参照 ボードに 1 つの IEEE 1394 ヘッダが
搭載されています。それぞれの IEEE
1394 ヘッダは 1 つの IEEE 1394 ポー
トをサポートできます。
HDMI_SPDIF ヘッダ HDMI_SPDIF ヘッダは、SPDIF 音声
(2- ピン HDMI_SPDIF1) 出力を HDMI VGA カードに提供し、
ページ２, アイテム 33 を参照 システムで HDMI デジタル TV/ プロ
ジェクタ /LCD デバイスに接続できる
ようにします。HDMI VGA カードの
HDMI_SPDIF コネクタを、このヘッダに
接続してください。
シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ
(9 ピン COM1) ジュールをサポートします。
ページ２, アイテム 31 を参照
日本語
