69
Fatal1ty P67 Professional Series Motherboard
Deutsch
die rotgestreifte Seite auf Stift 1

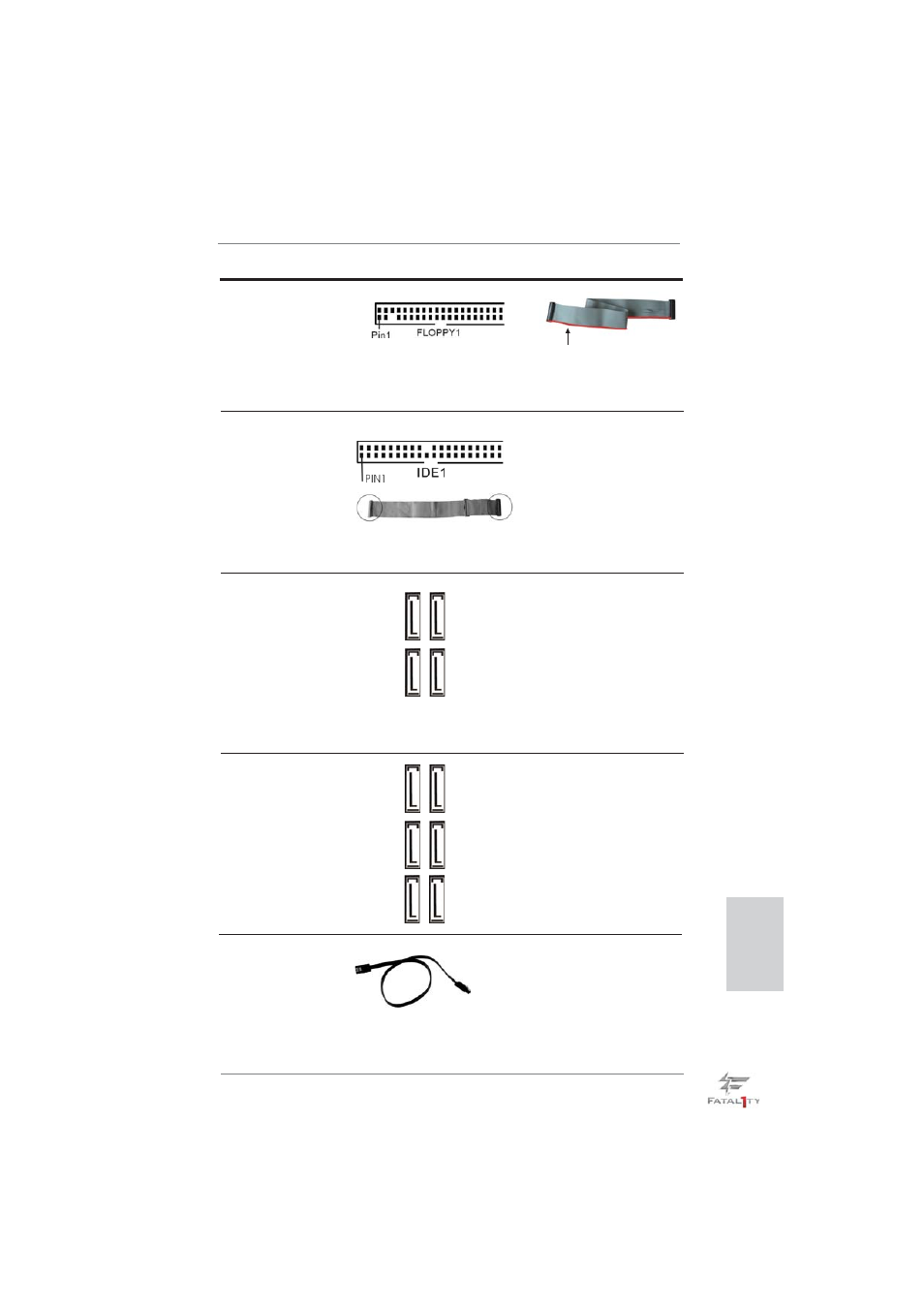

Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.4 - No. 38)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Seriell-ATAII-Anschlüsse Diese vier Serial ATAII-
(SATA2_2: siehe S.4 - No. 14) (SATAII-)Verbínder
(SATA2_3: siehe S.4 - No. 13) unterstützten SATA-Datenkabel
(SATA2_4: siehe S.4 - No. 12) für interne
(SATA2_5: siehe S.4 - No. 11) Massenspeichergeräte. Die
aktuelle SATAII-Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATAII / SATA3 Festplatte
oder das SATAII / SATA3
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3-
(SATA3_0: siehe S.4 - No. 16) (SATA3-)Verbínder
(SATA3_1: siehe S.4 - No. 15) unterstützten SATA-Datenkabel
(SATA3_M1: siehe S.4 - No. 18) für interne
(SATA3_M2: siehe S.4 - No. 17) Massenspeichergeräte. Die
(SATA3_M3: siehe S.4 - No. 20) aktuelle SATA3- Schnittstelle
(SATA3_M4: siehe S.4 - No. 19) ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
Primärer IDE-Anschluss (schwarz)
(39-pin IDE1, siehe S.4 - No. 9)
Blauer Anschluss Schwarzer Anschluss
zum Motherboard zur Festplatte
80-adriges ATA 66/100/133 Kabel
Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.
