Fatal1ty P67 Professional Series Motherboard

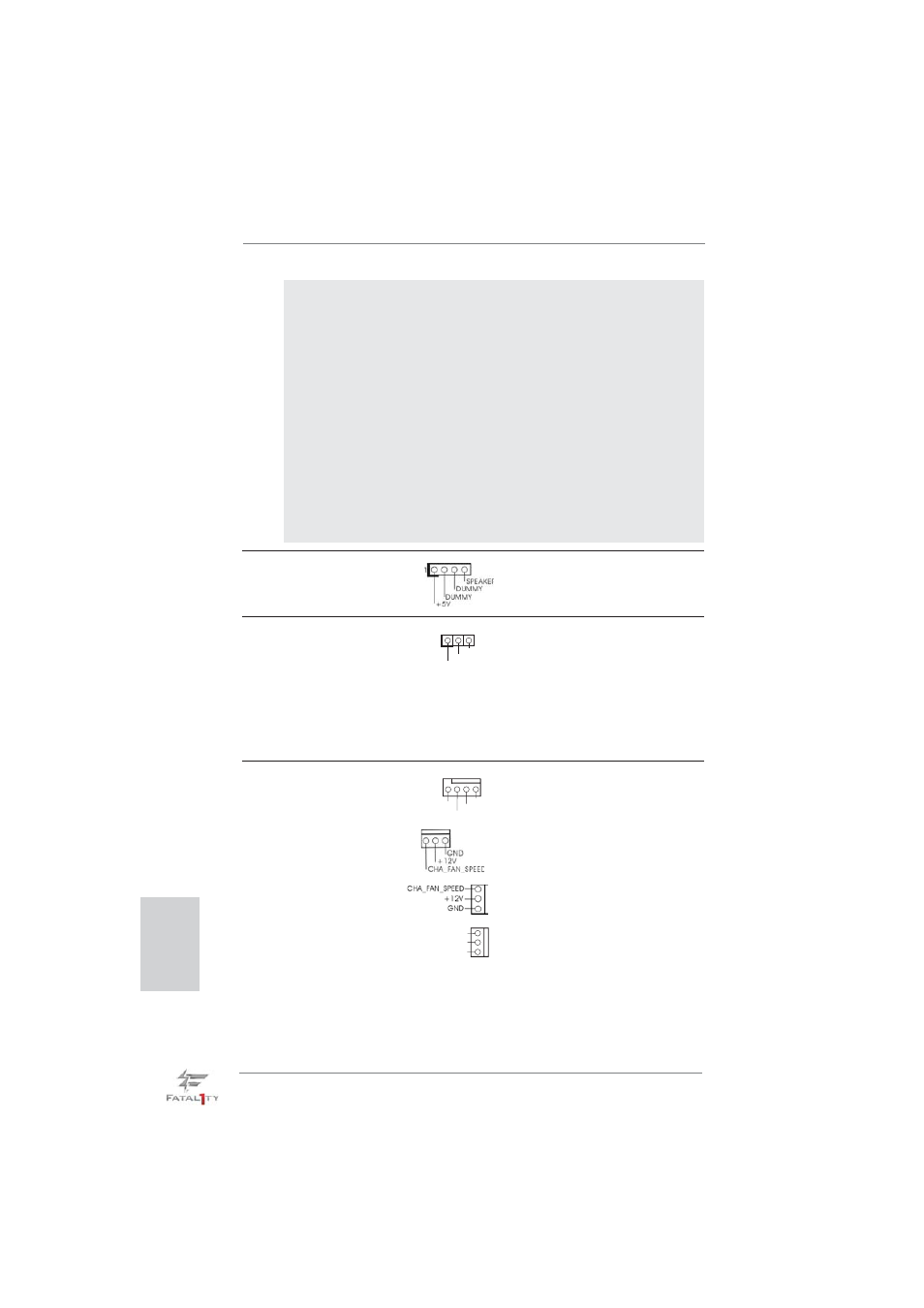

シャーシおよび電源ファンコネクタ
(4 ピン CHA_FAN1)
ページ 4, アイテム 29 を参照
(3 ピン CHA_FAN2)
ページ 4, アイテム 30 を参照
(3 ピン CHA_FAN3)
ページ 4, アイテム 7 を参照
(3 ピン PWR_FAN1)
ページ 4, アイテム 50 を参照
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに
(3 ピン PLED1) 接続し、システム電源ステータスを
ページ 4, アイテム 25 を参照 示すようにしてください。LED はシ
ステムが動作中の際にオンになりま
す。S1 ステータスでは LED は点滅し
続けます。S3/S4 ステータス、または
S5 ステータス ( 電源オフ ) の場合、
LED は消灯します。
シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッ
(4 ピン SPEAKER1) ダを接続してください。
ページ 4, アイテム 26 を参照
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続しま
す。LED は、システムが動作しているときに点灯します。LED はシステム
が S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状
態になるか、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を
しているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されています。シャーシの前面
パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正
しく対応していることを確認してください。
1
PLED+
PLED+
PLED-
日本語
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
PWR_FAN_SPEED
