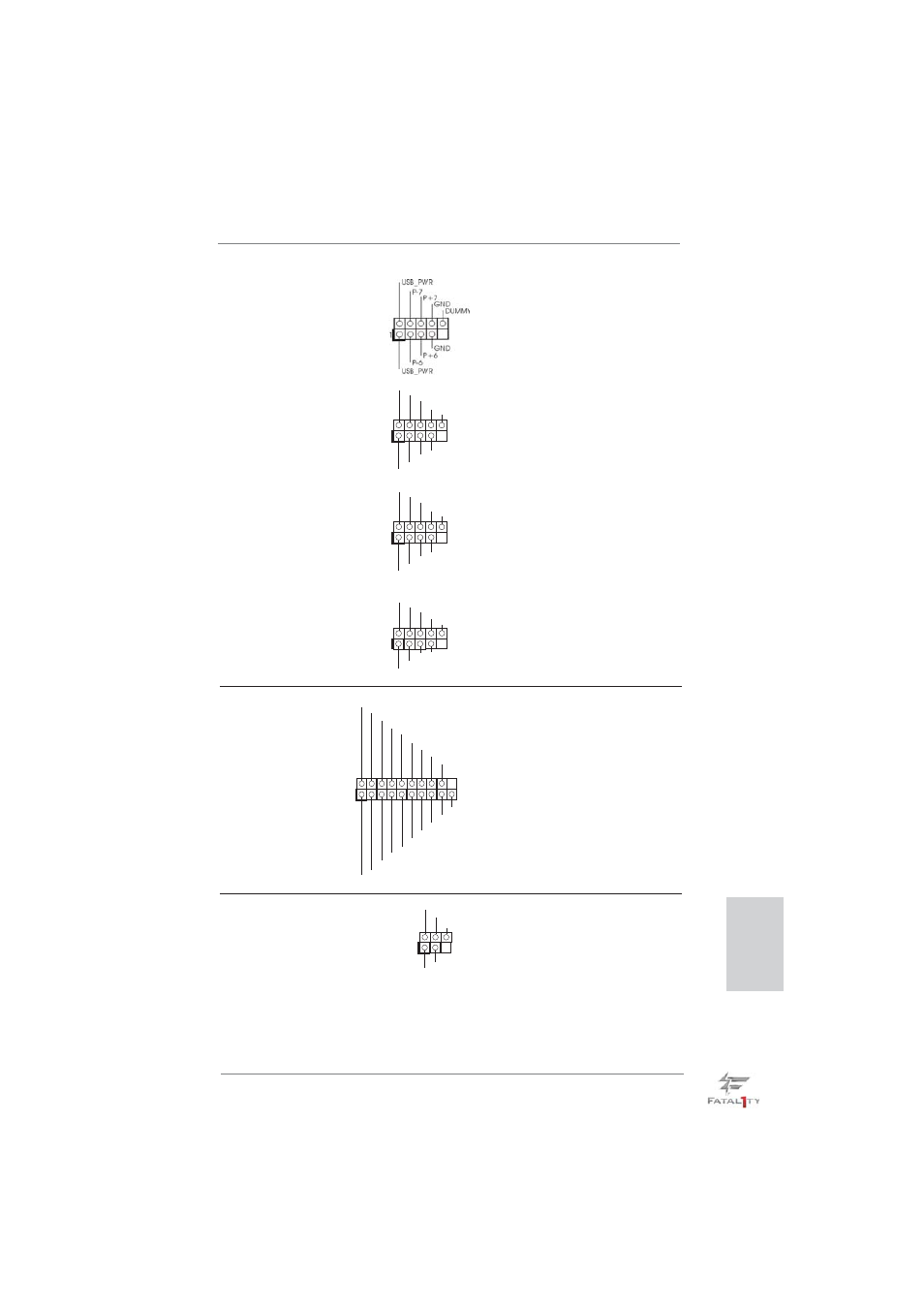

Колодка USB 2.0
Помимо четыре стандартных
(9-контактный USB6_7)
портов USB 2.0 на панели ввода-
(см. стр. 4, п. 35)
вывода, на данной материнской
плате предусмотрено четыре
разъема USB 2.0. Каждый разъем
USB
2.0
поддерживает два порта
USB
2.0.
(9-контактный USB8_9)
(см. стр. 4, п. 34)
(9-контактный USB10_11)
(см. стр. 4, п. 33)
(9-контактный USB12_13)
(см. стр. 4, п. 32)
Колодка USB 3.0
ППомимо четыре стандартных
(19-контактный USB3_2_3)
портов USB 3.0 на панели ввода-
(см. стр. 4, п. 36)
вывода, на данной материнской
плате предусмотрен один разъем
USB
3.0.
Этот разъем USB 3.0
поддерживает два порта USB 3.0.
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
Колодка инфракрасного модуля
Данная колодка позволяет
(5-контактный IR1)
подключить дополнительный
(см. стр. 4, п. 40)
модуль беспроводного
инфракрасного
приемопередатчика.
1
IRTX
+5VSB
DUMMY
IRRX
GND
