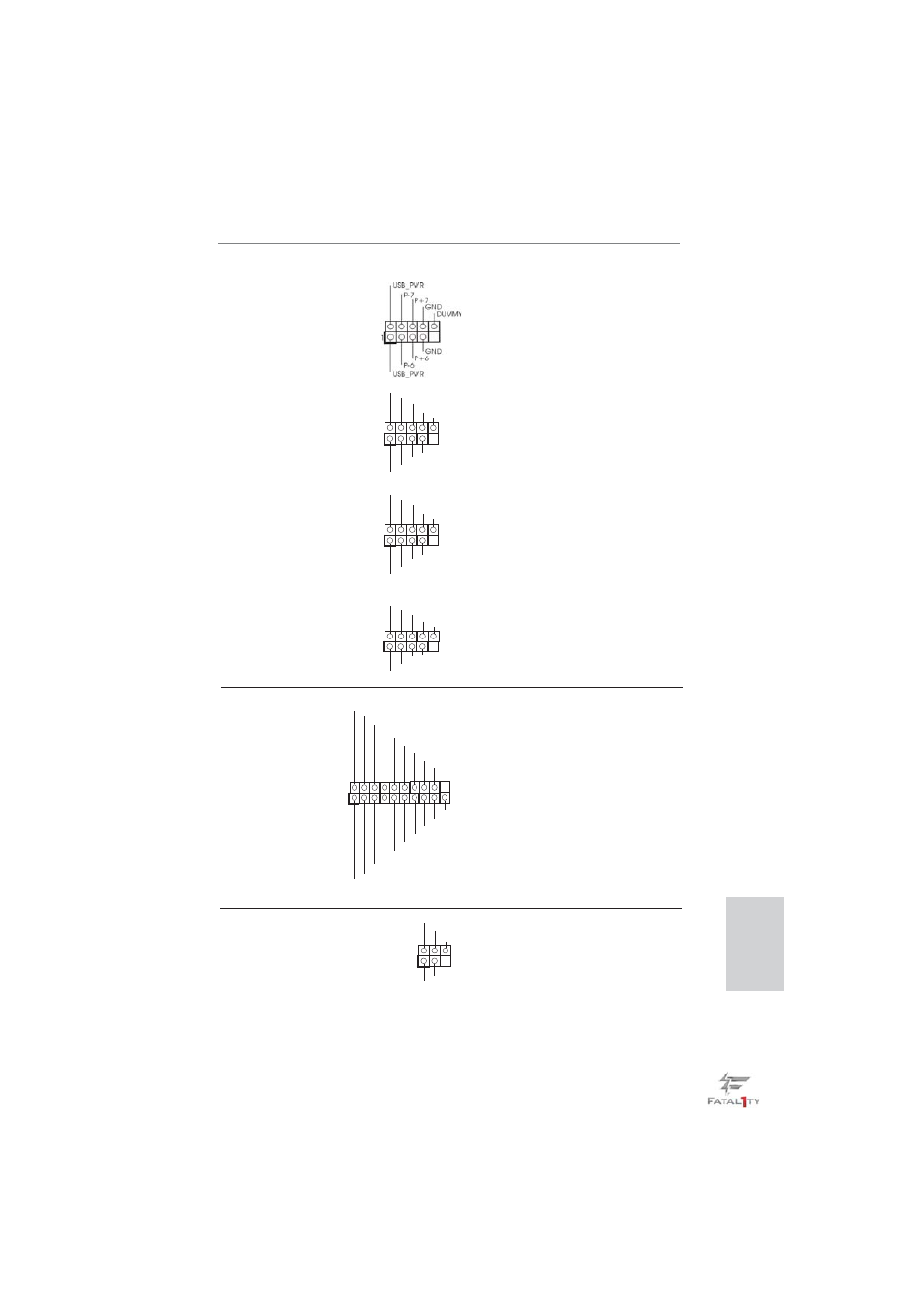

Cabezal USB 2.0
Además de cuatro puertos
(9-pin USB6_7)
USB 2.0 predeterminados en el
(vea p.4, N. 35)
panel de E/S, hay cuatro bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
(9-pin USB8_9)
admite dos puertos USB 2.0.
(vea p.4, N. 34)
(9-pin USB10_11)
(vea p.4, N. 33)
(9-pin USB12_13)
(vea p.4, N. 32)
Cabezal USB 3.0
Además de cuatro puertos 3.0
(19-pin USB3_2_3)
predeterminados situados en el
(vea p.4, N. 36)
panel E/S, encontrará una
cabecera USB 3.0 en esta
placa
base.
Esta
cabecera
USB 3.0 admiten dos puertos
USB
3.0.
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
Cabezal de Módulo Infrarrojos
Este cabezal soporta un
(5-pin IR1)
módulo infrarrojos de
(vea p.4, N. 40)
transmisión y recepción
wireless
opcional.
1
IRTX
+5VSB
DUMMY
IRRX
GND
