204
Fatal1ty P67 Professional Series Motherboard

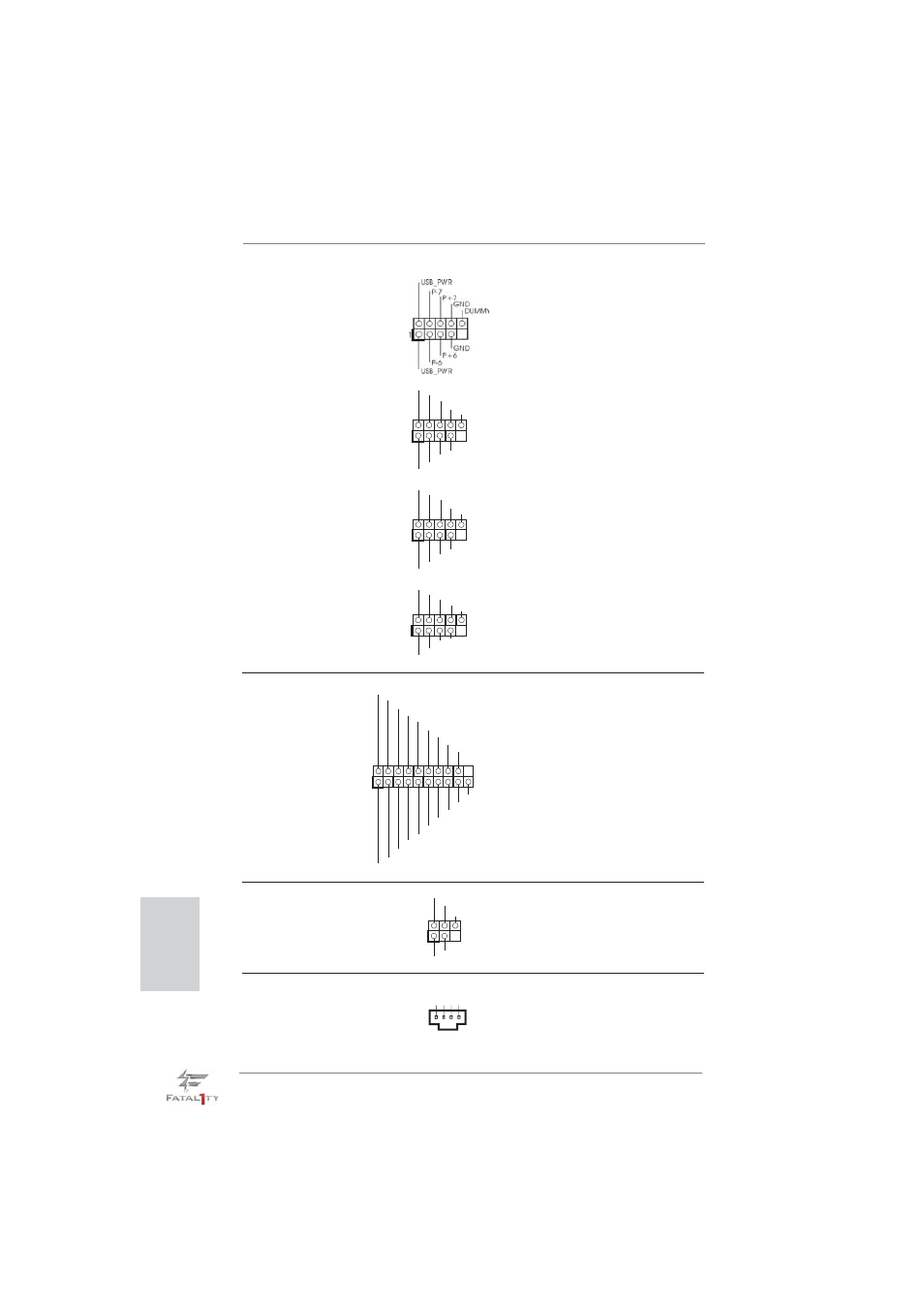

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB6_7) USB 2.0 portundan başka, bu
(bkz. s.4 No. 35) anakartta dört USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.4 No. 34)
(9-pinli USB10_11)
(bkz. s.4 No. 33)
(9-pinli USB12_13)
(bkz. s.4 No. 32)
USB 3.0 Fişleri I/O panelinde bulunan dört adet
(19-pinli USB2_2_3) varsayılan USB 3.0 bağlantı
(bkz. s.4 No. 36) noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.4 No. 40) modülünü destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
Türkçe
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
CD1
CD
-L
G
N
D
G
N
D
CD
-R
Dahili Ses Konektörleri Bu konektör, CD-ROM, DVD-
(4-pinli CD1) ROM, TV tuner kartı veya
(bkz. s.4 No. 46) MPEG kartı gibi ses
kaynaklarından stereo ses girişi
almanızı sağlar.
