Fatal1ty P67 Professional Series Motherboard

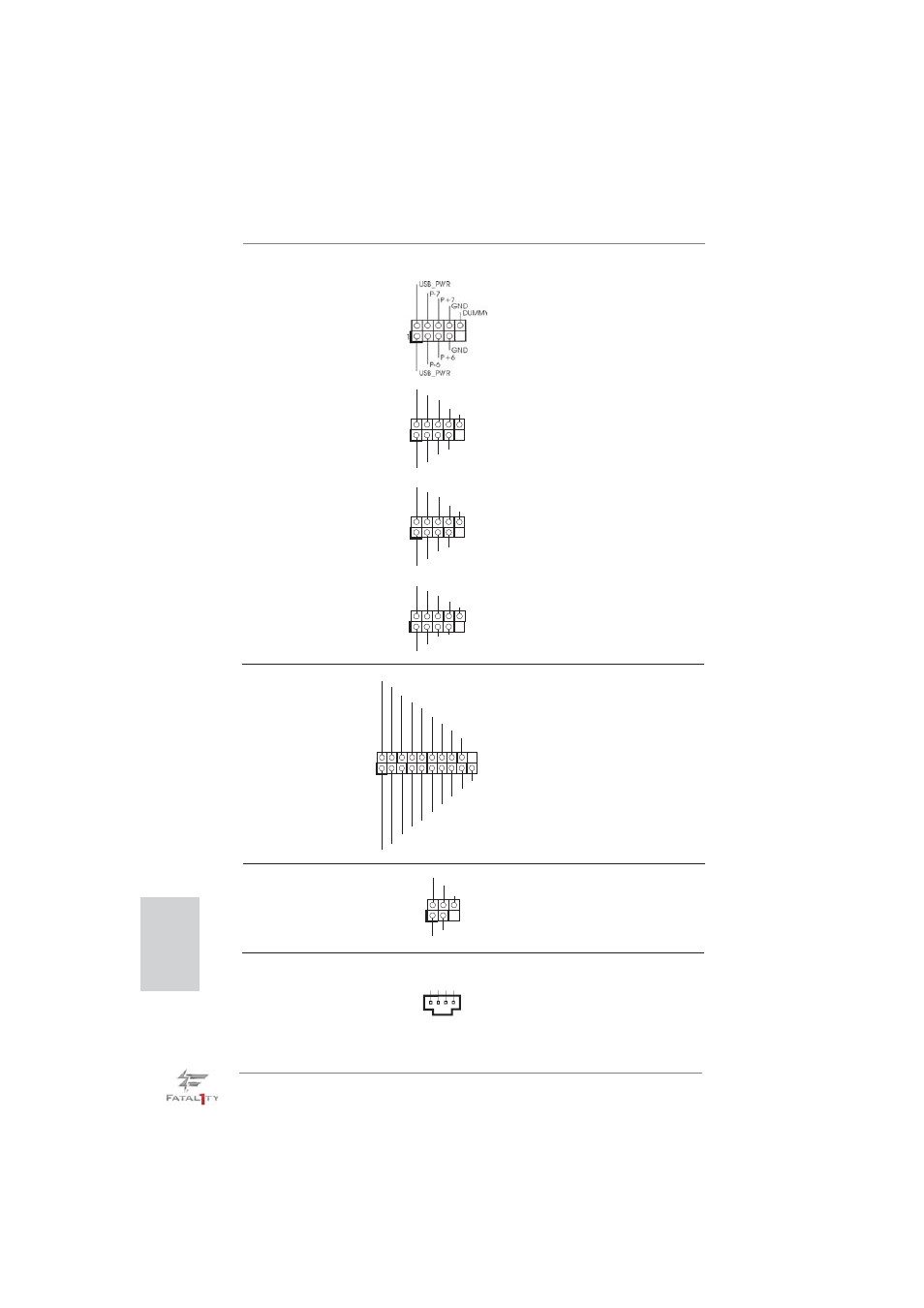

USB 2.0 헤더 본 머더보드에는 I/O 패널에 있
(9 핀 USB6_7) 는 4 개의 기본 USB 2.0 포트
(4 페이지 , 35 번 항목 참조 ) 외에도 USB 2.0 헤더가 4 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .
(9 핀 USB8_9)
(4 페이지 , 34 번 항목 참조 )
(9 핀 USB10_11)
(4 페이지 , 33 번 항목 참조 )
(9 핀 USB12_13)
(4 페이지 , 32 번 항목 참조 )
USB 3.0 헤더 I/O 패널에 있는 4 개의 기본
(19 핀 USB3_2_3) 적 USB 3.0 포트 이외에도 마
(4 페이지 , 36 번 항목 참조 ) 더보드에 한 개의 USB 3.0 헤
더가 있습니다 . 이 USB 3.0 헤
더는 두 개의 USB 3.0 포트를
지원할 수 있습니다 . 1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
적외선 모듈 헤더 이 헤더는 선택품목인 무선
(5 핀 IR1) 적외선 송수신 모듈을
(4 페이지 , 40 번 항목 참조 ) 지원합니다 . 1
IRTX
+5VSB
DUMMY
IRRX
GND
한 국 어
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
CD1
CD
-L
G
N
D
G
N
D
CD
-R
내부 오디오 콘넥터 이 콘넥터는 CD-ROM, DVD-
(4 핀 CD1) ROM, TV 튜너 , 또는 MPEG
(CD1: 4 페이지 , 46 번 항목 참조 ) 카드의 사운드 소스로부터
스테레오 입력을 받기 위한
것입니다 .
