ASRock Fatal1ty P67 Professional - Manual (Page 150)

150
Fatal1ty P67 Professional Series Motherboard

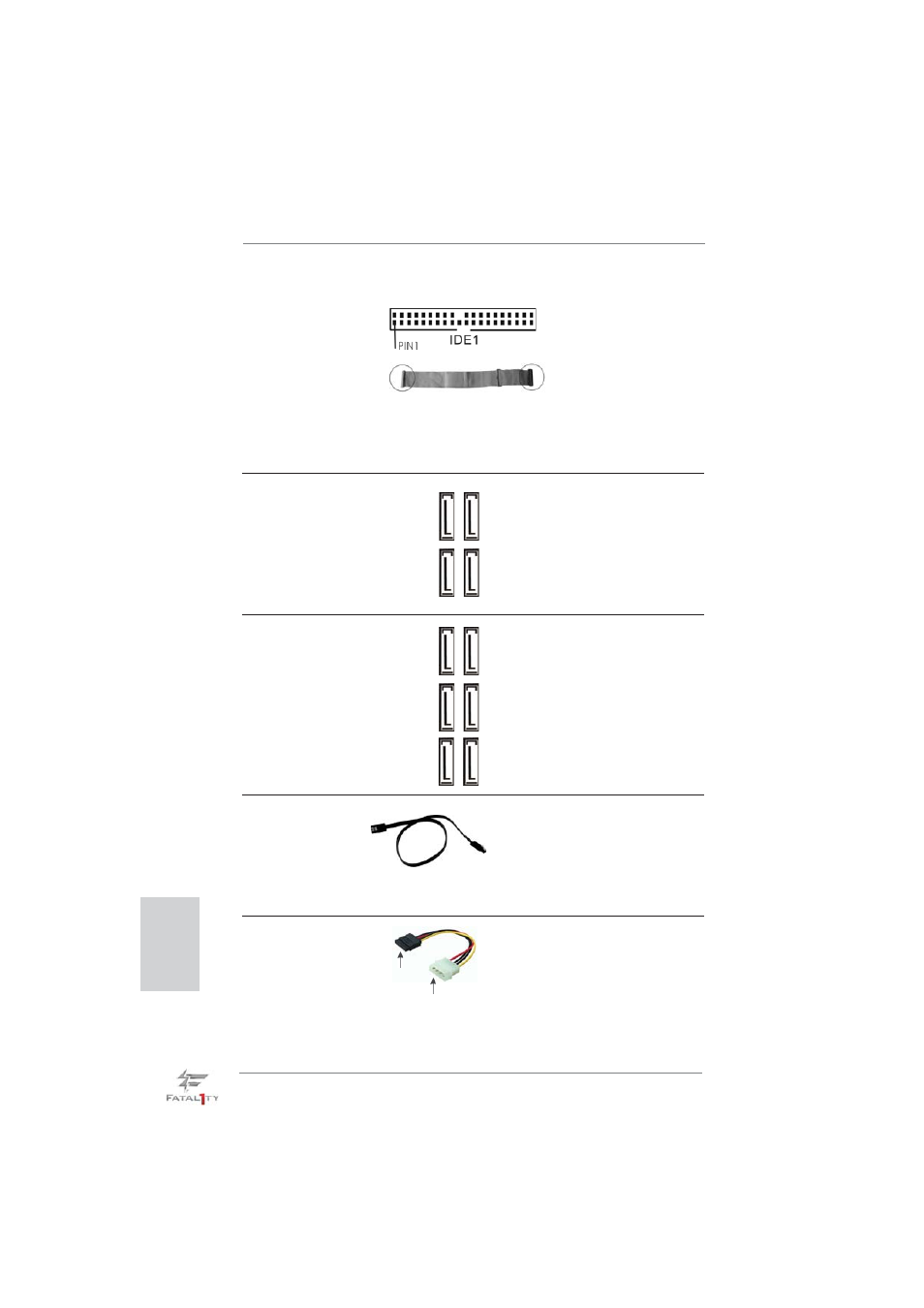

Conexiones de serie ATAII Estas cuatro conexiones de
(SATA2_2: vea p.4, N. 14) serie ATAII (SATAII) admiten
(SATA2_3: vea p.4, N. 13) cables SATA para dispositivos
(SATA2_4: vea p.4, N. 12) de almacenamiento internos.
(SATA2_5: vea p.4, N. 11) La interfaz SATAII actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Conexiones de serie ATA3 Estas seises conexiones de
(SATA3_0: vea p.4, N. 16) serie ATA3 (SATA3) admiten
(SATA3_1: vea p.4, N. 15) cables SATA para dispositivos
(SATA3_M1: vea p.4, N. 18) de almacenamiento internos. La
(SATA3_M2: vea p.4, N. 17) interfaz SATAII / SATA3 actual
(SATA3_M3: vea p.4, N. 20) permite una velocidad de
(SATA3_M4: vea p.4, N. 19) transferencia de 6.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional) conectado con el disco duro
de SATA / SATAII / SATA3 o el
conectador de SATAII / SATA3
en esta placa base.
Español
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
IDE conector primario (negro)
(39-pin IDE1, vea p.4, N. 9)
Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para
conocer los detalles.
Conector azul
a placa madre Conector negro
a aparato IDE
Cable ATA 66/100/133 de conducción 80
Connettere all’ailmentazio-
ne
dei dischi SATA Connettere al grup-
po
di alimentazione
Cable de alimentación Conecte el extremo negro del
de serie ATA (SATA) cable de SATA al conector de
(Opcional) energía de la unidad. A
continuación, conecte el
extremo blanco del cable de
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
