176
Fatal1ty P67 Professional Series Motherboard

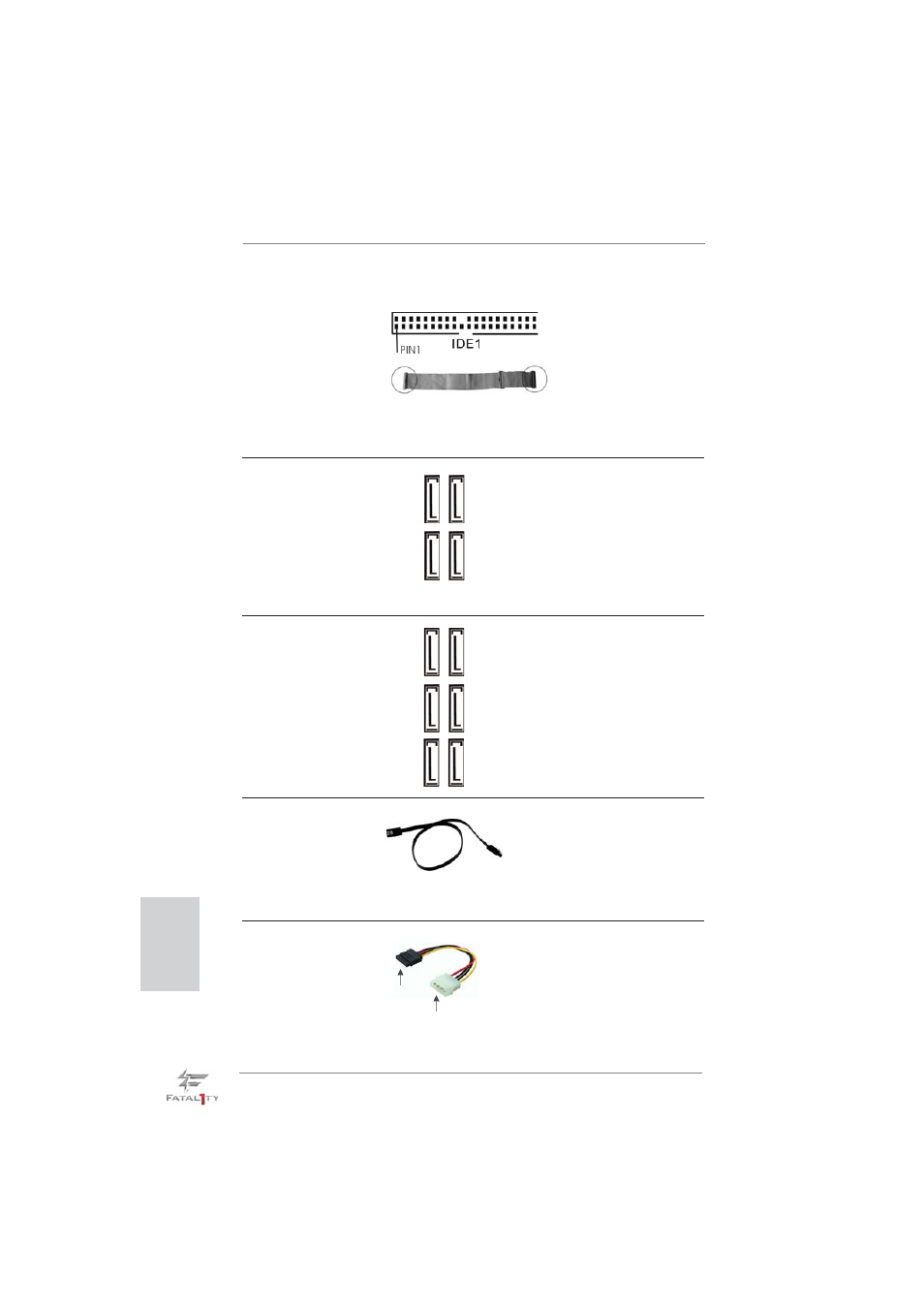

Разъемы Serial ATAII четыре соединителя Serial ATAII
(SATA2_2, см. стр. 4, п. 14) предназначаются для
(SATA2_3, см. стр. 4, п. 13) подключения внутренних
(SATA2_4, см. стр. 4, п. 12) устройств хранения с
(SATA2_5, см. стр. 4, п. 11) использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
Разъемы Serial ATA3 шесть соединителя Serial ATA3
(SATA3_0, см. стр. 4, п. 16) предназначаются для
(SATA3_1, см. стр. 4, п. 15) подключения внутренних
(SATA3_M1, см. стр. 4, п. 18) устройств хранения с
(SATA3_M2, см. стр. 4, п. 17) использованием нтерфейсных
(SATA3_M3, см. стр. 4, п. 20) кабелей SATA3. В настоящее
(SATA3_M4, см. стр. 4, п. 19) время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате. Ру
сский
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
Разъем первичного канала IDE (черный)
(39-контактный IDE1, см. стр. 4, п. 9)
80-жильный кабель ATA 66/100/133
Примечание. Подробную информацию вы найдете в инструкциях, предоставленных
производителем IDE-устройства.
Подключите синий разъем к
материнской плате Подключите черный разъем к
устройству IDE
Кабель питания Присоедините кабель питания
Serial ATA (SATA) стандарта SATA с помощью
(дополнительно) соединителей на его черном
конце с ответными
соединителями питания на
каждом из жестких дисков.
Затем соедините белый
конец кабеля питания стандарта
SATA с блоком питания.
подключите к соединителю
питания жесткого диска
интерфейса SATA подключите к
источнику
питания
