123
Fatal1ty P67 Professional Series Motherboard
Italiano

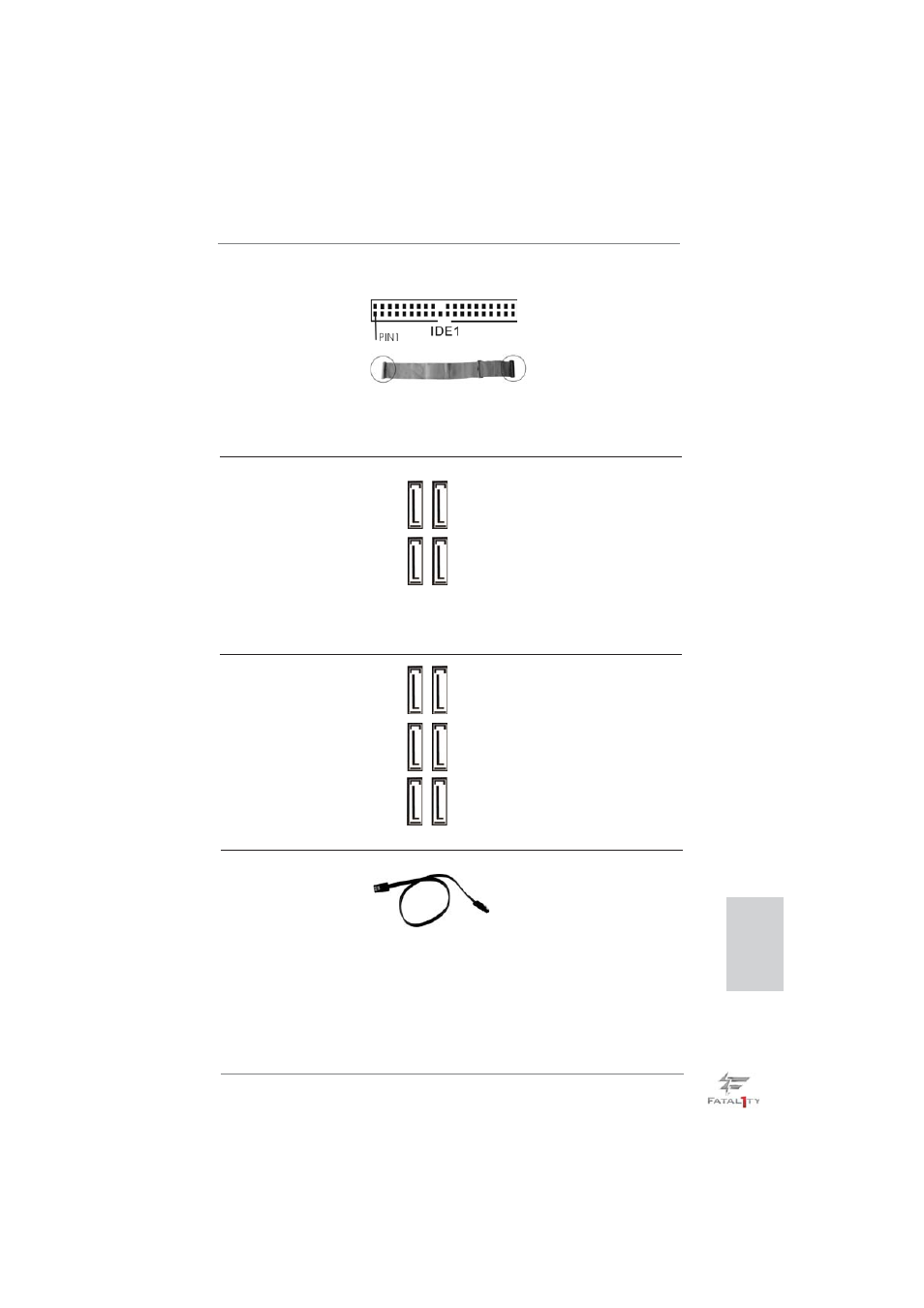

Connettori Serial ATAII Questi quattro connettori Serial
(SATA2_2: vedi p.4 Nr. 14) ATAII (SATAII) supportano cavi
(SATA2_3: vedi p.4 Nr. 13) dati SATA per dispositivi di
(SATA2_4: vedi p.4 Nr. 12) immagazzinamento interni.
(SATA2_5: vedi p.4 Nr. 11) ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
Connettori Serial ATA3 Questi sei connettori Serial
(SATA3_0: vedi p.4 Nr. 16) ATA3 (SATA3) supportano cavi
(SATA3_1: vedi p.4 Nr. 15) dati SATA per dispositivi di
(SATA3_M1: vedi p.4 Nr. 18) immagazzinamento interni.
(SATA3_M2: vedi p.4 Nr. 17) ATA3 (SATA3) supportano cavi
(SATA3_M3: vedi p.4 Nr. 20) SATA per dispositivi di memoria
(SATA3_M4: vedi p.4 Nr. 19) interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fi no a
6.0 Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
Connettore IDE primario (nero)
(39-pin IDE1, vedi p.4 Nr. 9)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
