Fatal1ty P67 Professional Series Motherboard
簡體中文

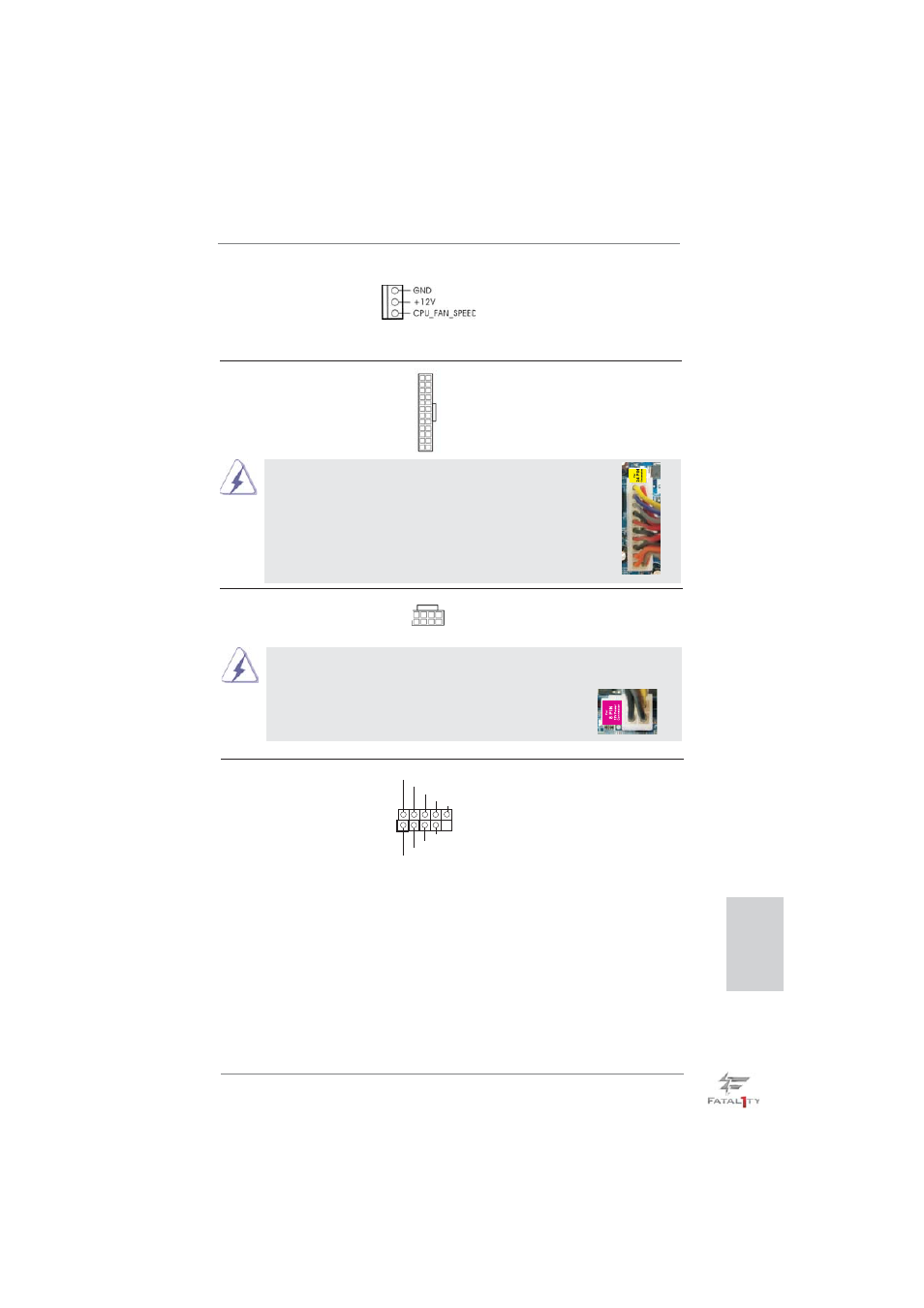

ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1) 個接頭。
( 見第 4 頁第 8 項 )
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4-Pin ATX 12V 電源安裝說明
12
1
24
13
12
1
24
13
8 5
4 1
8 5
4 1
ATX 12V 接頭 請將一個 ATX 12V 電源供應
(8 針 ATX12V1) 器接到這個接頭。
( 見第 4 頁第 1 項 )
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
IEEE 1394 接口 除了位於 I/O 面板的一個默
(9 針 FRONT_1394) 認 IEEE 1394 接口之外，這
( 見第 4 頁第 31 項 ) 款主板有一組 IEEE 1394 接
針。這組 IEEE 1394 接針可
以支持一個 IEEE 1394 接口。
(3 針 CPU_FAN2)
( 見第 4 頁第 3 項 )
