256
Fatal1ty P67 Professional Series Motherboard

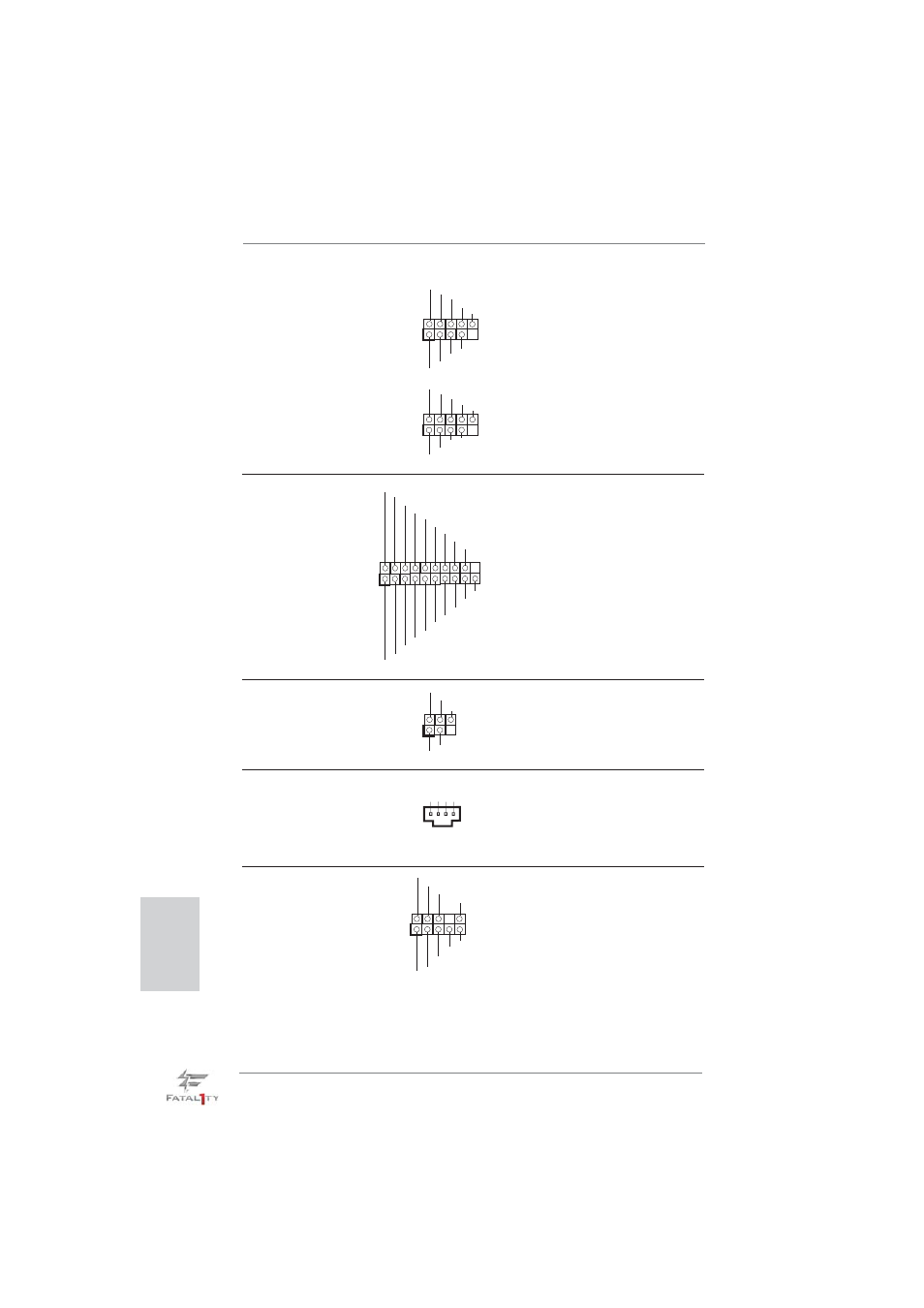

赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ 4, アイテム 40 を参照
(9 ピン USB10_11)
ページ 4, アイテム 33 を参照
(9 ピン USB12_13)
ページ 4, アイテム 32 を参照
USB 3.0 ヘッダ I/O パネル上にあるデフォルトの USB
(19 ピン USB3_2_3) 3.0 ポート 4 基に加え、USB 3.0
ページ 4, アイテム 36 を参照 ヘッダが本マザーボードについてい ま
す。この USB 3.0 ヘッダは USB 3.0
ポート 2 基をサポートできます。
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
1
IRTX
+5VSB
DUMMY
IRRX
GND
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ 4, アイテム 39 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
日本語
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
CD1
CD
-L
G
N
D
G
N
D
CD
-R
内部オーディオコネクタ このコネクタを使うと、CD-
(4 ピン CD1) ROM、DVD-ROM、TV チュー
ページ 4, アイテム 46 を参照 ナーカード、MPEG カードといっ
た音楽ソースからステレオオー
ディオ入力を受信できます。
