ASRock X79 Extreme4-M - Manual (Page 88)

88
ASRock X79 Extreme4-M Motherboard
Italiano

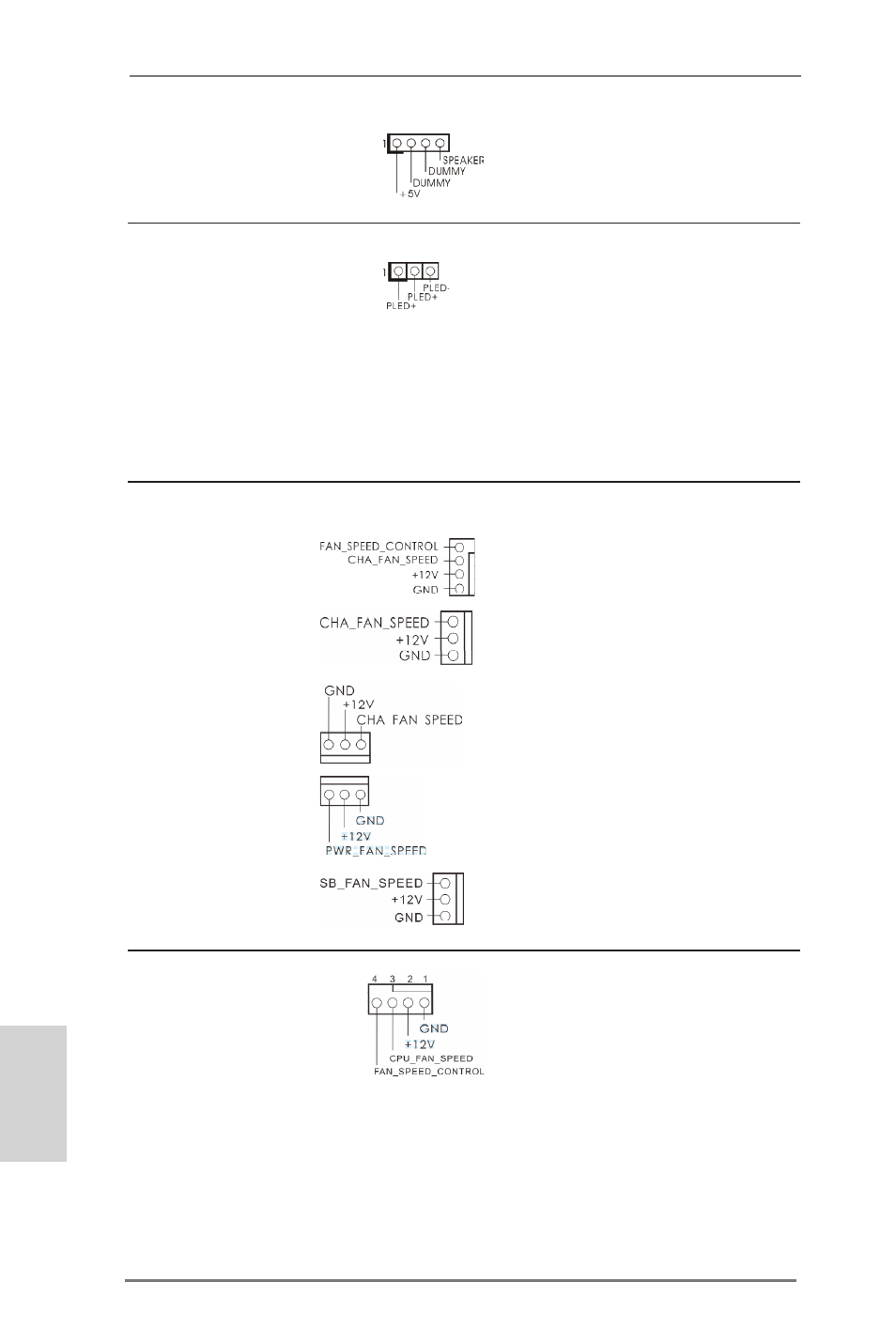

Collettore casse telaio Collegare le casse del telaio a
(4-pin SPEAKER1) questo collettore.
(vedi p.2 Nr. 22)
LED di accensione Collegare il LED di accensione
(3-pin PLED1) chassi per indicare lo stato di
(vedi p.2 Nr. 23) alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai
(4-pin CHA_FAN1) corrispondenti connettori
(vedi p.2 Nr. 10) facendo combaciare il cavo
nero col pin di terra.
(3-pin CHA_FAN2) CHA_FAN1, CHA_FAN2 e
(vedi p.2 Nr. 8) CHA_FAN3 supportano la
funzione Fan Control. SB_FAN1
(3-pin CHA_FAN3) supporta la funzione Quiet Fan.
(vedi p.2 Nr. 29)
(3-pin PWR_FAN1)
(vedi p.2 Nr. 7)
(3-pin SB_FAN1)
(vedi p.2 Nr. 17)
Connettore ventolina CPU Collegare il cavo della ventolina
(4-pin CPU_FAN1) CPU a questo connettore e far
(vedi p.2 Nr. 6) combaciare il filo nero al pin
terra.
