152
ASRock X79 Extreme4-M Motherboard
Türkçe

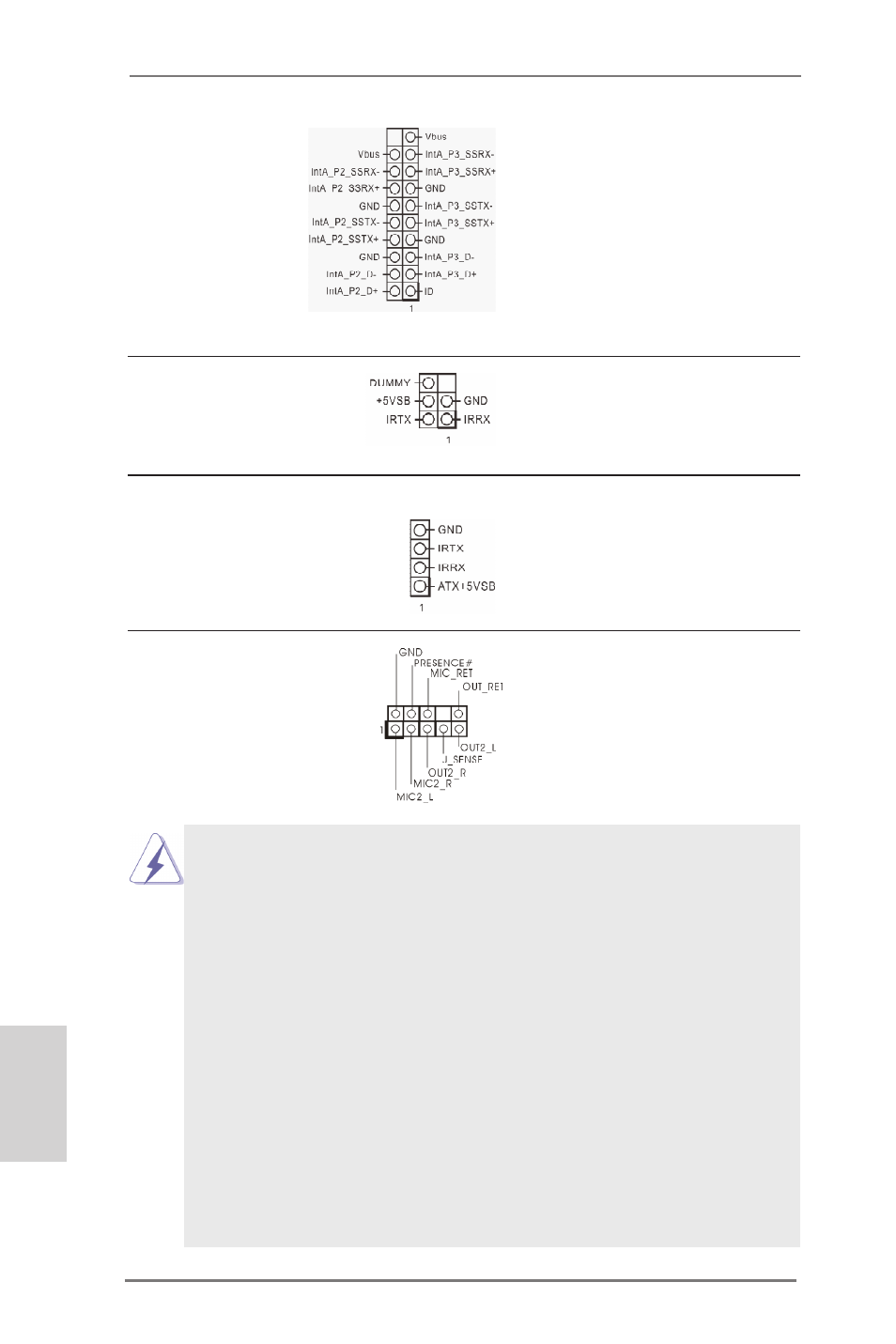

USB 3.0 Fişleri I/O panelinde bulunan iki adet
(19-pinli USB3_2_3) varsayılan USB 3.0 bağlantı
(bkz. s.2 No. 11) noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
Kızılötesi Modülü Fişi Bu fiş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.2 No. 12) modülünü destekler.
Kullanıcı Kızılötesi Modül Bağlantısı Bu bağlantı, HI-FI ve TV setleri
(4-pinli CIR1) gibi isteğe bağlı kullanıcı
(bkz. s.2 No. 14) kızılötesi cihazlarını bağlamak
için kullanılabilir.
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_SES1) uygun bağlantı sağlayan ve
(bkz. s.2 No. 33) ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel
kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen
sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fişine aşağıdaki gibi
takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground'u (GND) Ground'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
Windows ® XP / XP 64-bit İS için:
“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.
Windows
® 7 / 7 64-bit / Vista TM / Vista TM 64-bit İS için:
Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses
Seviyesi”ni ayarlayın.
