ASRock X79 Extreme4-M - Manual (Page 68)

68
ASRock X79 Extreme4-M Motherboard
Français

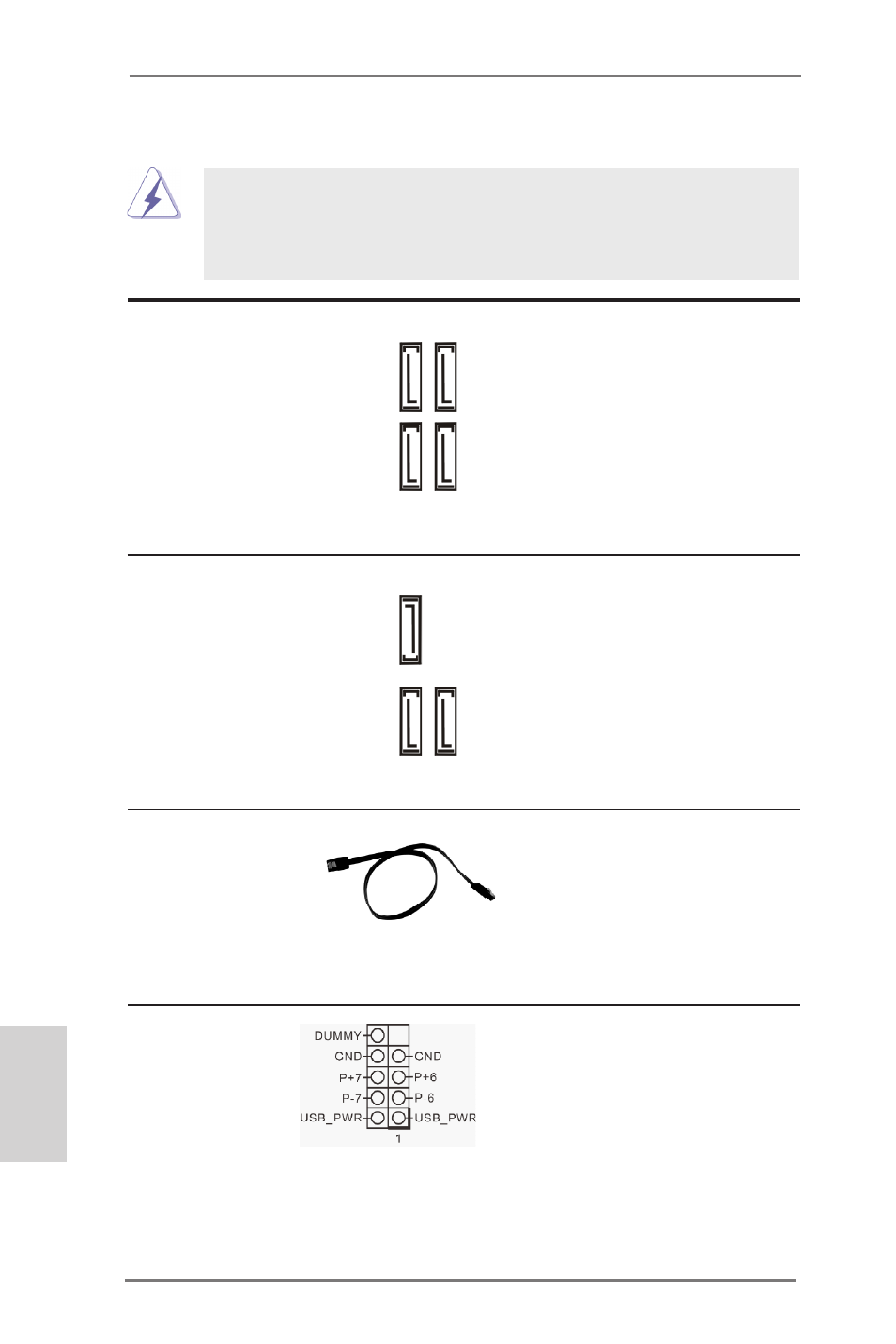

1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA / SATAII /
SATA3 ou au connecteur
SATAII / SATA3 sur la carte
mere.
Connecteurs Série ATAII Ces quatre connecteurs Série
(SATAII_0_1: voir p.2 No. 20) ATAII (SATAII) prennent en
(SATAII_2_3: voir p.2 No. 21)
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATAII
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces trois connecteurs Série
(SATA3_A0: voir p.2 No. 13) ATA3 (SATA3) prennent en
(SATA3_0_1: voir p.2 No. 19) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
En-tête USB 2.0 A côté des six ports
(USB_6_7 br.9)
USB 2.0 par défaut sur le
(voir p.2 No. 16) panneau E/S, il y a deux
embases USB 2.0 sur cette
carte mère. Chaque embase
USB 2.0 peut prendre en
charge 2 ports USB 2.0.
SA
TAII_2 SA
TAII_0
SA
TAII_3 SA
TAII_1
SA
TA3_0 SA
TA3_A0
SA
TA3_1
