71
ASRock X79 Extreme4-M Motherboard
Français

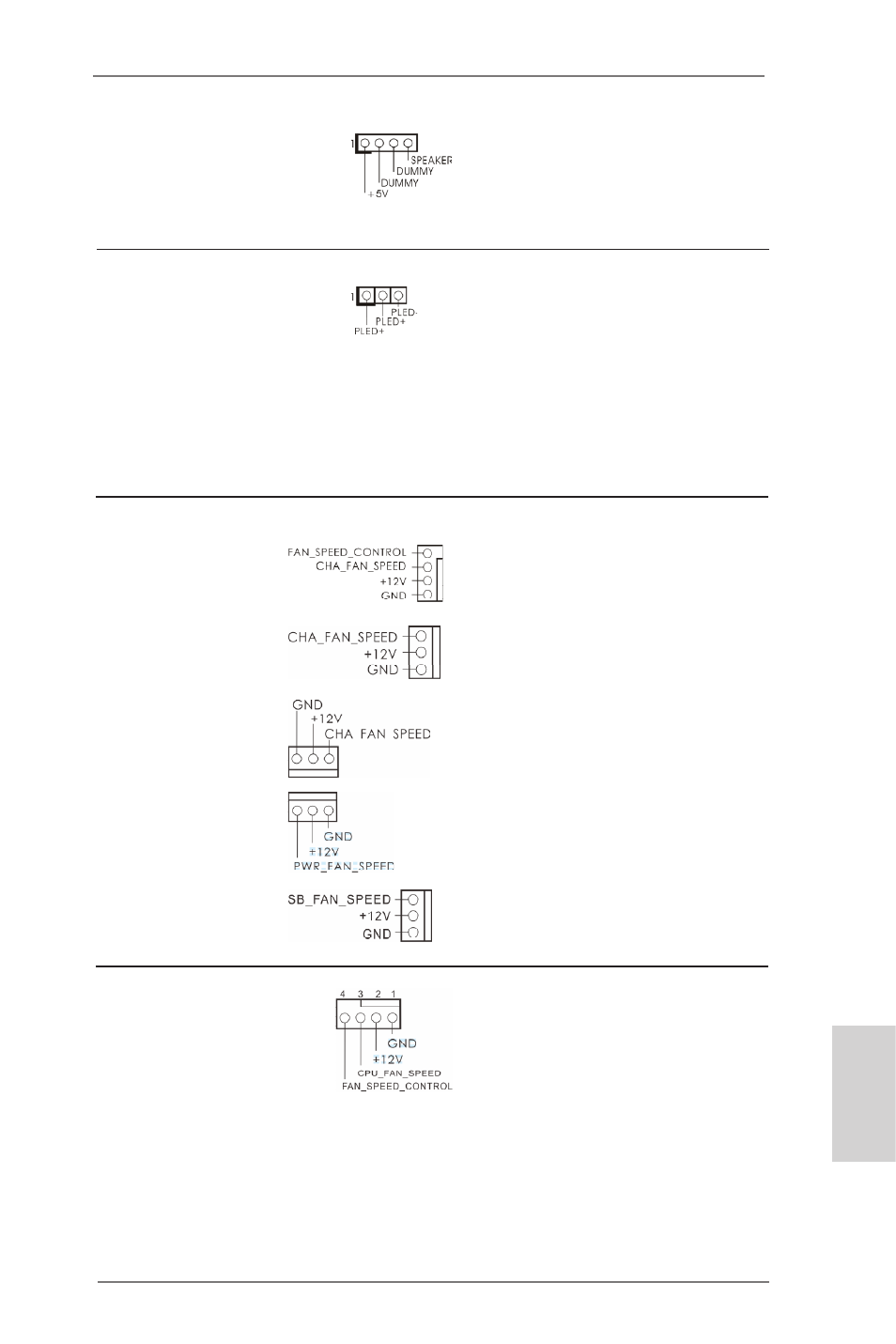

En-tête du haut-parleur Veuillez connecter le
de châssis haut-parleur de châssis sur
(SPEAKER1 br. 4) cet en-tête.
(voir p.2 No. 22)
LED di accensione Collegare il LED di accensione
(3-pin PLED1) chassi per indicare lo stato di
(vedi p.2 Nr. 23)
alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
Connecteur pour châssis et ventilateur Branchez les câbles du
(CHA_FAN1 br.4) ventilateur aux connecteurs
(voir p.2 No. 10) pour ventilateur et faites
correspondre le fil noir à la
(CHA_FAN2 br. 3) broche de terre. CHA_FAN1,
(voir p.2 No. 8) CHA_FAN2 et CHA_FAN3
prennent en charge la fonction
(CHA_FAN3 br. 3) contrôle du ventilateur.
(voir p.2 No. 29) SB_FAN1 prend en charge la
fonction ventilateur silencieux.
(PWR_FAN1 br. 3)
(voir p.2 No. 7)
(SB_FAN1 br. 3)
(voir p.2 No. 17)
Connecteur du ventilateur Veuillez connecter le câble de
de l’UC ventilateur d’UC sur ce
(CPU_FAN1 br. 4) connecteur et brancher le fil
(voir p.2 No. 6) noir sur la broche de terre.
